建設現場では、電動工具や仮設照明を使用するために延長コードや電工ドラム(コードリール)が欠かせません。 しかし、家庭用の延長コードをそのまま使うと過熱・電圧降下・感電事故につながる可能性があります。 この記事では、建設現場で使う電源コードとドラムの種類、選び方、安全な使用方法をわかりやすく解説します。
建設現場では、仮設分電盤から電源を延長するためのケーブルが必須です。主な用途は次のとおりです。
電動工具
切断機
ハンマードリル
サンダー
仮設照明
集じん機
現場で一般的に使われるのは、次の2種類です。
延長コード
電工ドラム(コードリール)

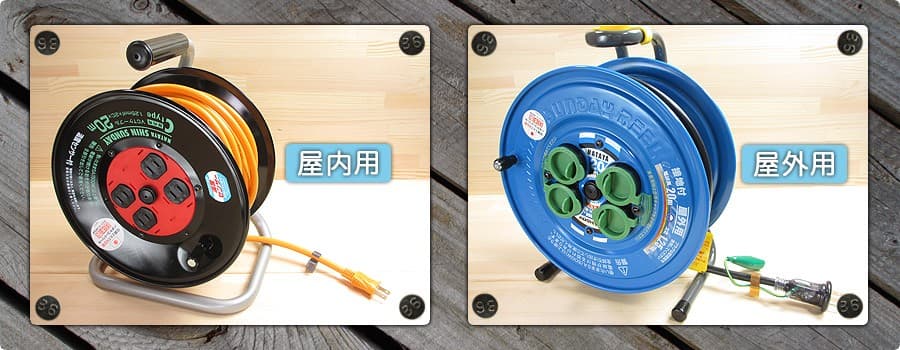

電工ドラムとは、電源コードを巻き取るリール型の延長コードです。
長いコードを収納可能
持ち運び容易
複数のコンセント付き
作業現場の電源確保に便利
現場では「ドラム」「コードリール」「電工リール」とも呼ばれています。
商品名 | 価格 | 販売サイト |
|---|---|---|
Masterplug 屋外用コードリール 30m 防雨型 | ¥9,978 | Amazon公式サイト 他 |
TRUSCO 電工ドラム ジェネラルリール 30m 屋外用 | ¥8,022 | コーナンeショップ 他 |
日動工業 防雨防塵型電工ドラム NPW-EB33 | ¥17,525 | Amazon公式サイト 他 |
ハタヤ サンタイガーレインボーリール GX-30 | ¥21,465 | ビルディ 他 |
現場では防雨型・30mタイプ・アース付きの電工ドラムが主流です。
ゴム被覆で耐久性が高い
曲げに強い
屋外使用可能
主な用途:電工ドラム、延長コード、仮設電源
柔らかく軽量
取り回しが良い
主な用途:室内作業、仮設照明
接地(アース)付き
主に感電防止用として推奨
用途:電動工具、金属機器
ケーブル太さ
太さ | 用途 |
|---|---|
1.25sq | 軽作業 |
2.0sq | 一般現場 |
3.5sq | 大型工具 |
一般的な建設現場では2.0sq以上が推奨されます。
長さ
長さ | 用途 |
|---|---|
10m | 室内工事 |
20m | 一般作業 |
30m | 建設現場標準 |
50m | 広い現場 |
最も一般的なのは30mドラムです。
防雨性能
屋外工事なら防雨型ドラムが必須です。雨や埃などの影響を防ぎます。
漏電ブレーカー付き
感電防止
漏電事故防止
過負荷保護
アース付きコンセント
金属製工具が多い現場ではアース付き(3P)ドラムが安全です。
コードは全部引き出して使う(巻いたままの使用は発熱・火災の原因)
たこ足配線は避ける(電圧降下・過電流の原因)
ケーブル保護が重要(重機・台車・足場等で潰れやすいため、ケーブルプロテクターや養生を活用する)
ハタヤ
日動工業
TRUSCO
ハイコーキ
マキタ
ハタヤと日動工業は電工ドラムの定番メーカーです。
建設現場用の電源コードとドラムは、作業効率と安全性を支える重要な設備です。
ケーブル太さ(2.0sq以上)
長さ(30mが標準)
防雨型
アース付き
漏電ブレーカー付き
適切な電源コードを選び安全に使用することで、感電事故・火災・電圧降下を防ぐことができます。
