“変圧器の振動による騒音トラブル”を防ぐための防振対策・完全ガイド

はじめに：変圧器の振動による騒音トラブルと防振対策の重要性

ビルや工場の心臓部とも言える「キュービクル（高圧受電設備）」や電気室。その中で休むことなく稼働し続ける変圧器（トランス）は、現代社会のインフラに欠かせない存在です。しかし、管理者や設計者を悩ませるのが、変圧器特有の「ブーン」という低い唸り音と、それに伴う「固体伝播振動」です。特に静粛性が求められる環境では、大きなクレームにつながることもあります。本稿では、振動の発生メカニズムから主要な防振対策、最新設計手法までを詳しく解説します。

1. なぜ変圧器は振動するのか？：磁歪現象の正体

対策を講じる前に、まずは敵を知る必要があります。変圧器が振動する主な原因は、鉄心（コア）に採用されている電磁鋼板の「磁歪（じわい）現象」にあります。

• 変圧器に交流電流が流れると鉄心内に磁束が発生。

• 磁界の強さに応じて鉄心が微視的に伸び縮み（磁歪現象）。

• 交流は周期的に変化するため、鉄心は1秒間に電源周波数の2倍（50Hzなら100回、60Hzなら120回）の周期で伸縮を繰り返し、これが振動となって伝わります。

• この振動が変圧器の筐体（タンク）を共振させ、空気を震わせて「騒音」となり、床や基礎を伝わって「固体音」として建物内に波及。

2. 対策の王道：防振ゴムによる絶縁

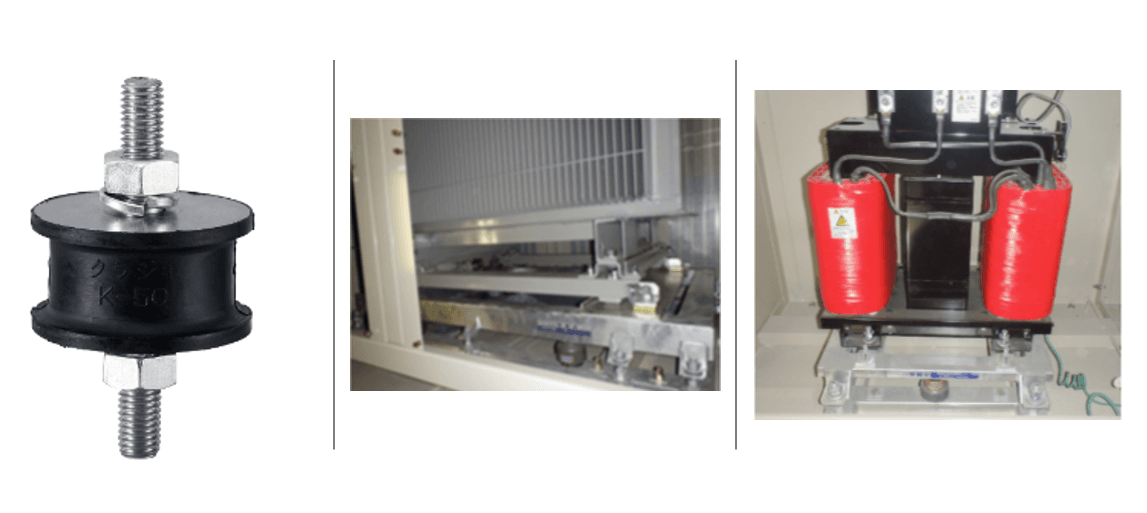

最も一般的かつ安価に導入できるのが、防振ゴムを用いた対策です。変圧器のチャンネルベース（基礎と本体の間の鋼材）の下に敷設することで、振動が基礎に直接伝わるのを防ぎます。

メリット

• 低コスト： 他の対策に比べて材料費が安く、導入のハードルが低いです。

• 施工が容易： 既存の設備でも、ジャッキアップが可能であれば後付けが比較的簡単です。

• 高周波振動に強い： ゴム特有の粘弾性により、高周波域の振動を効果的に吸収します。

デメリット

• 経年劣化： ゴムは時間とともに硬化（オゾン劣化や熱劣化）し、防振性能が低下します。定期的な更新（10〜15年程度）が必要です。

• クリープ現象： 重い変圧器を長期間支えると、ゴムが永久変形を起こし、厚みが変わってしまうことがあります。

• 低周波への限界： 非常に重い変圧器や特定の低周波振動に対しては、ゴムの選定を誤ると逆に「共振」を引き起こし、振動を増幅させてしまうリスクがあります。

3. プロフェッショナルの選択：防振架台（スプリング式）

より高度な防振性能を求める場合、または大型の変圧器を設置する場合は、防振架台（スプリングマウント）が採用されます。

メリット

• 圧倒的な防振効率： スプリング（バネ）はゴムよりも固有振動数を低く設定でき、変圧器特有の低周波振動を遮断する能力が高いです。

• 耐久性： 金属製スプリングはゴムに比べて環境変化に強く、長寿命です。

• 調整が可能： 設置後のレベル調整（水平出し）が可能なタイプが多く、精度の高い設置が可能です。

デメリット

• コストが高い： 部材が高価で、設計・施工にも専門知識が必要です。

• 不安定さのケア： スプリングは柔らかいため地震時の揺れが大きくなる傾向があり、「耐震ストッパー」との併用が必須で構造が複雑になります。

• サビ対策： 湿気の多い地下電気室では、スプリングの腐食対策（メッキやステンレス化）が不可欠です。

4. 盲点となりがちな「周辺部」への対策

変圧器本体の足元を固めるだけでは不十分です。振動は「道」があればどこまでも伝わっていきます。

• フレキシブル継手（ブスバー・ケーブル）：
  変圧器端子部と外部配線を硬い銅バーで直結すると「振動の橋」に。
  対策： 柔軟性のある編組銅線（フレキシブルジョイント）で振動を縁切り。

• 建築基礎との絶縁（フローティング構造）：
  電気室の床そのものを建物構造体から浮かせる「浮き床構造」は究極の防振対策。
  対策： 防振材を挟みコンクリート床を二重化。大規模病院や放送局等で採用例。

• 騒音パネル・防音壁：
  振動が空気伝播音になった場合への対策。
  対策： キュービクル内面に吸音材貼付・遮音パネル囲いで外部への音漏れを最小化。

5. 最新トレンド：トップランナー変圧器と低騒音設計

ハードウェア側の進化も見逃せません。近年の「トップランナー変圧器」は、省エネ性能だけでなく静音性も向上しています。

• 段積み接合（ステップラップ）： 鉄心接合部の重なり工夫で磁束の流れがスムーズになり、磁歪による振動を根本から低減。

• 低磁束密度設計： 磁束密度を下げることで鉄心の伸縮を小さくし、若干本体は大きくなるが静粛性が劇的に向上。

6. 防振対策に失敗しないためのチェックリスト

7. まとめ：トータルマネジメントとしての防振

変圧器の防振対策は、「これを敷けば安心」という単純なものではありません。
ゴムか、架台かという足元の選択はもちろん重要ですが、配線の柔軟性、基礎の構造、そして変圧器自体のスペックと多角的な視点が必要です。
設計段階からの適切な防振設計と、定期的な劣化診断。この両輪こそが、快適な都市環境と安定した電力供給を両立させる唯一の道です。

本稿が、設備設計者や管理者の皆様の「静かなるインフラ運営」の一助となれば幸いです。
