📏【ジェフコム企業訪問⑤】ケーブルの長さを「測らずに」測る。デジタルケーブルメジャー

💡 片側から接続するだけで、長さがわかる

デジタルケーブルメジャーは、TDR法（ケーブルに信号を送り、反射するまでの時間から長さを割り出す方法）を使ったデジタル式のケーブル測長器です。

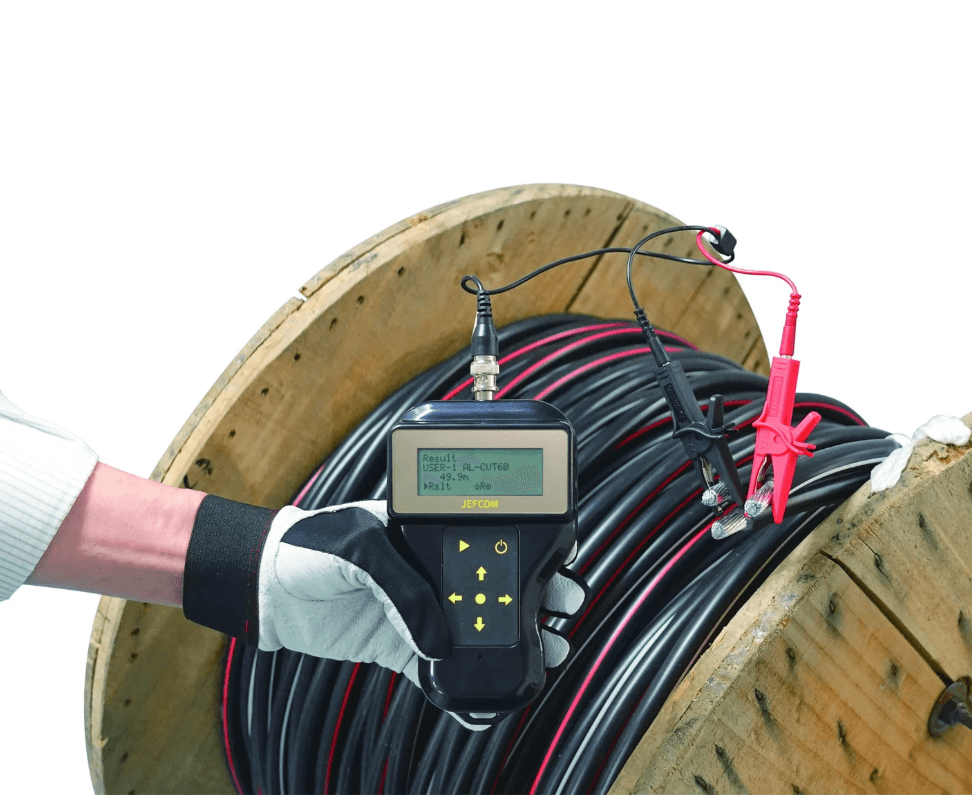

使い方はシンプルです。ケーブルの一端で測定する2本の導体に、赤・黒のクリップを接続するだけ。反対側に測定器などをつなぐ必要はありません。

ただし、正しく測定するためには、ケーブルの反対端はオープン、つまり何にも接続されていない状態にしておく必要があります。

あとはボタンを押すだけで、5mから最大1000mまでのケーブルを測定できます。

巻尺のようにケーブルに沿って歩く必要も、目視でケーブルを追いかける必要もありません。ケーブルの一端に手が届けば、反対側まで移動して測定器を接続する必要がないのが大きな特徴です。

取材時に驚いたのは、この「1000m」という測定範囲と、その測り方の手軽さです。1kmという、想像しにくいほどの長さのケーブルでも、一端から測定できる。もう一方の端が天井裏の奥や離れた場所にあっても、そこまで移動して測定する必要がありません。

地道な巻尺作業を思うと、この手軽さは実際の現場で大きなメリットになりそうです。

🔍 現場で頼れる、細かな機能

💡 バックライト付き液晶：暗い場所でも表示が見やすく、スイッチ操作後は約5秒間点灯します

🎛️ ユーザーモード（50個まで登録可能）：あらかじめ登録した基準ケーブルをもとに、より正確な長さを測定できます。通常メニューにない種類のケーブルにも対応できます

⚡ アルミCVケーブルにも対応：ユーザーモードを使うことで、通常メニューにないアルミCVケーブルも測定できます

🔌 用途に合わせて選べる付属ケーブル：細径ケーブル用のクリップ（小）、太径ケーブル用のクリップ（大）、ケーブルの導体断面に当てるテストプローブが付属します

VVFやVCTF、同軸ケーブル、LANケーブル（Cat5e・Cat6）、600V CVケーブルなど、幅広い種類のケーブルに対応しているのも特徴です。

🏗️ どんな場面で活躍するか

デジタルケーブルメジャーが特に力を発揮するのは、次のような場面です。

• 反対側の端に手が届かない、あるいは行きにくい場所にあるとき（天井裏の奥、離れた分電盤など）

• 途中で分岐していないケーブルの長さを、端から端まで測りたいとき

• ドラムに巻かれたケーブルの残量を確認したいとき

📐 精度と測定範囲

測定範囲は5m〜1000mで、基本的な測定精度は±5%です。

ただし、ケーブル長が5m以上10m未満の場合や、簡易な構造のコード、ユーザーモードで基準ケーブルとの差が大きい場合などは、±10%となります。

分解能は、100m未満で0.1m、100m以上で1mです。

電源は単3形アルカリ乾電池2本で、連続使用時間は約8時間。無操作の状態が約5分続くと自動的に電源が切れるオートパワーオフ機能や、電池残量が少なくなったことを知らせる機能も備えています。

🤝 目分量から、数値で確認する現場へ

これまで、ケーブルの長さは経験や勘に頼って見積もることも少なくありませんでした。

もちろん、現場ではケーブルの種類や状態によって測定条件が変わるため、常に同じ精度で測れるわけではありません。それでも、目視や目分量だけでは判断しにくいケーブルの長さを、数値として確認できることには大きな意味があります。

在庫管理や、施工後の記録づくりなど、「実際の長さを知りたい」という地味だけれど重要な場面を支える一台といえます。

工具を使って「測る」のではなく、ケーブルの一端から「測定する」。

そんな発想の転換が、この製品の面白さなのかもしれません。

📝 まとめ

見えない場所を通っているケーブルでも、一端に接続して測定できる。

反対側に測定器をつなぐ必要はありません。（ただし、反対端はオープンな状態にしておく必要があります。）

最大1000mまで測定できるデジタルケーブルメジャーは、ケーブルの長さを確認するための作業を、これまでよりシンプルにしてくれる道具です。

巻尺を持ってケーブルを追いかけるのではなく、片側から数値で長さを確認する。

「測らずに測る」という、一見矛盾したような便利さが、この製品の大きな特徴です。
