デジタルケーブルメジャーとは？仕組み・種類・必要性をわかりやすく解説

2026年10月21日

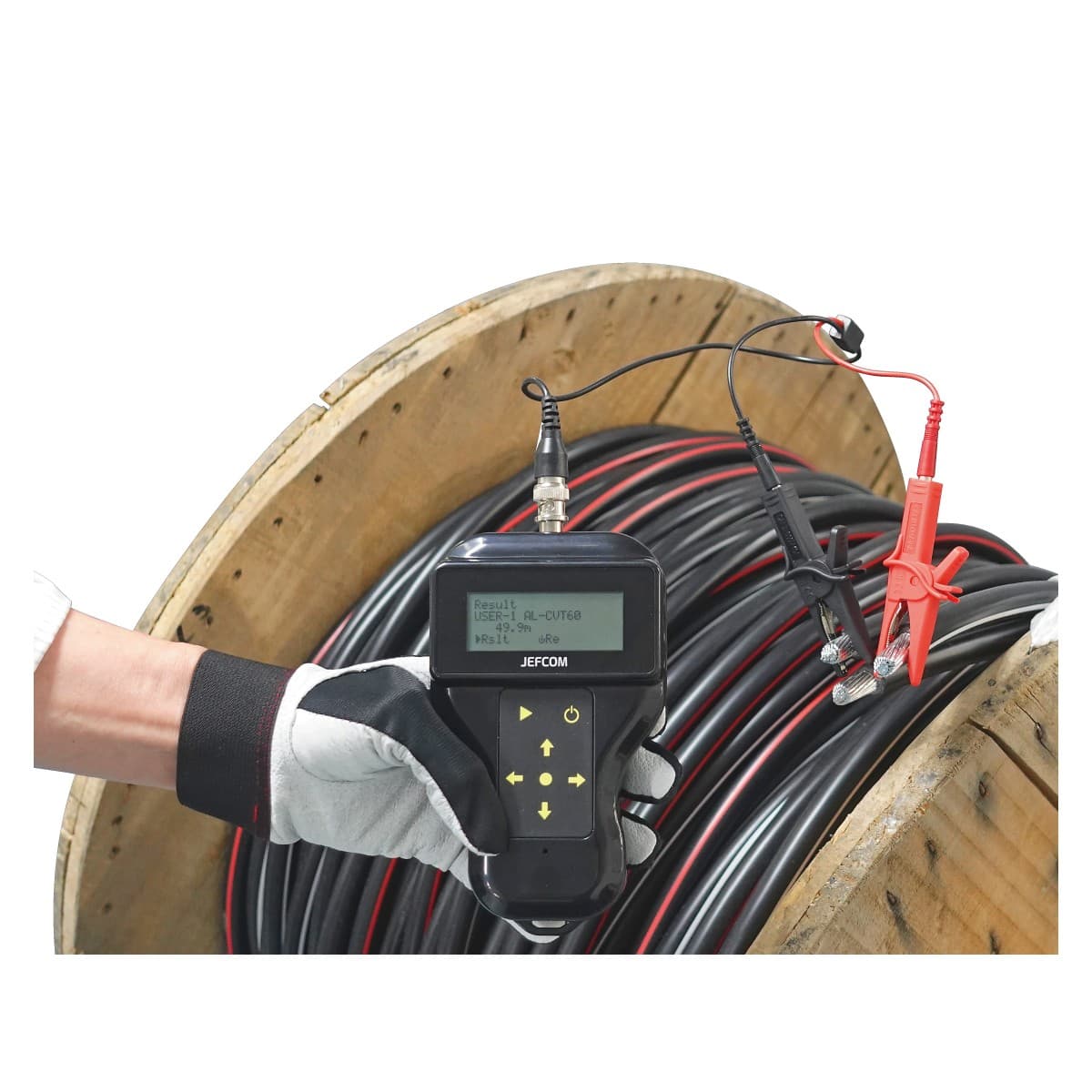

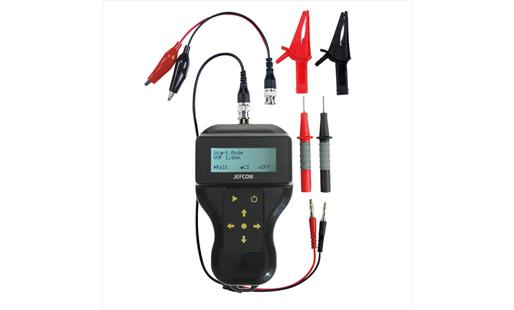

デジタルケーブルメジャーとは？デジタルケーブルメジャーとは、電線やケーブルの長さをデジタル表示で測定する計測器です。主に電気工事や設備工事の現場で使用され、ケーブルの残量確認や、敷設前の長さの把握、交換工事における既設ケーブルの測長などに活用されています。一般的なメジャーや巻尺では、ケーブルを物理的に引き出して長さを測る必要があります。一方、デジタルケーブルメジャーは、対応するケーブルに本体を接続し、操作することで長さを測定できます。特に、数十メートルから数百メートルに及ぶケーブルや、ドラムに巻かれた電線の残量を確認したい場合に便利です。製品によっては、最大1,000mまで測定できるものもあります。ただし、測定できる長さや対応する電線の種類、測定精度は機種によって異なります。

デジタルケーブルメジャーの仕組み

主な測定方式

電気抵抗測定方式
電線の材質や太さが一定の場合、長さが増えると電気抵抗も大きくなります。この性質を利用し、測定した抵抗値からケーブルの長さを推定します。ただし、材質・断面積・温度などで抵抗値が変化するため、正確な設定が重要です。
TDR（時間領域反射測定）方式
ケーブルに電気信号を送り、端で反射して戻ってくるまでの時間を測定。信号伝搬速度を用いて長さを算出します。数百メートルから1,000m程度まで対応可能な機種もあります。

すべてのデジタルケーブルメジャーが同じ方式ではありません。
購入時は、測定方式と対応ケーブルをよく確認しましょう。

デジタルケーブルメジャーの主な種類

VVFケーブル対応タイプ
住宅や小規模施設の配線に多用される電線に対応。線径や測定条件は機種によって異なります。
CV・CVTケーブル対応タイプ
電力設備や大型建物用ケーブルに適合。太さや取扱いの難しさを解消。種類やサイズに合わせて選定が必要です。
同軸ケーブル対応タイプ
テレビアンテナや通信配線用。規格（3C・5C 等）ごとに対応可否を確認しましょう。
長距離測定対応タイプ
最長1,000m程度までケーブル長を測定可能。
最大だけでなく、最小測定距離や精度にも注意してください。

なぜデジタルケーブルメジャーが必要か

ケーブル残量の素早い確認
現場で材料不足や余剰在庫を防ぎ、材料管理の精度向上に役立ちます。
作業時間の短縮
直接測定できるため、巻き尺による作業負担と時間を軽減できます。
材料の無駄削減
余剰発注や不要な追加を防ぎ、在庫活用を最適化。
交換工事に便利
既設ケーブルの長さ確認が可能。ただし、分岐や接続部がある場合は測定できないことも。

測定結果だけで必要長を確定せず、施工経路や端末処理に必要な余長も必ず考慮しましょう。

使い方の基本手順

測定ケーブルの種類・サイズ・構造の確認
必ず停電状態を確認し、安全などの必要措置を実施
本体を正しく接続（取扱説明書に従う）
対象ケーブルに合わせて設定を選択
測定→結果を確認

※活線状態（通電中）では測定不可の製品が多いため、必ず停電・無電圧を確認し安全に注意しましょう。

選定ポイント早見表

選定ポイント	確認する内容
対応ケーブル	VVF, CV, CVT, IV, 同軸など
測定範囲	例: 200m, 300m, 1,000m
測定精度	標準精度・条件による誤差
測定方式	抵抗測定方式, TDR方式
設定機能	ユーザーモード, 基準ケーブル設定
安全性	活線測定可否, 使用条件

まとめ

デジタルケーブルメジャーは、ケーブル残量の確認や材料管理など、電気工事現場の効率化に大きく貢献します。測定方式・対応ケーブル・測定範囲・精度を考慮し、現場や用途に合う製品を選びましょう。
