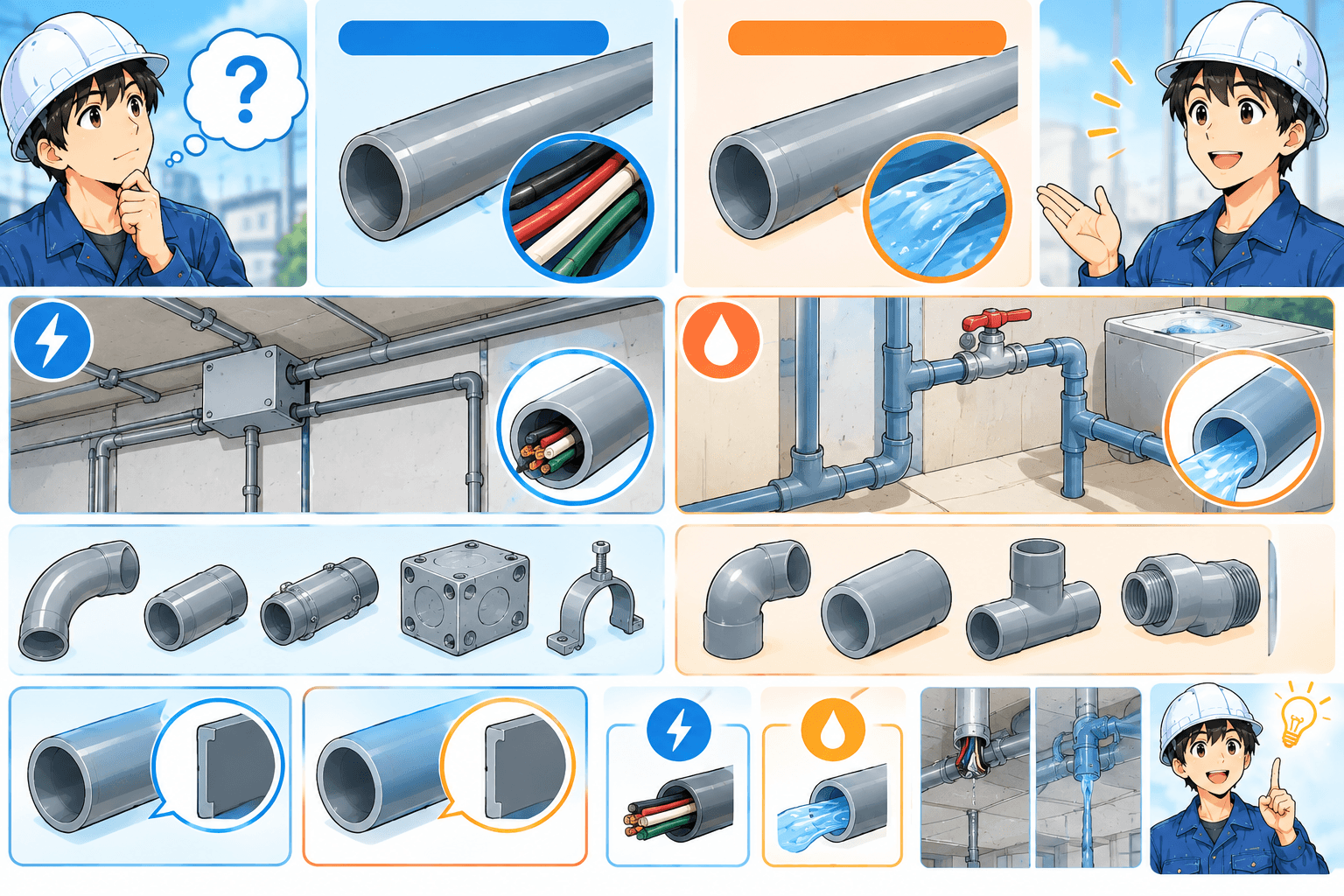

🔵 そもそもVE管って何？

VE管とは、

👉 硬質ビニル電線管

のことです。

正式には「硬質ビニル電線管」と呼ばれ、一般的にVE管と呼ばれています。

Panasonicの公式資料でも、VE管は電線の保護を目的として使用される電線管と説明されています。

つまり、

📏 VE管
↓
⚡ 電線・ケーブル
↓
🛡️ 電線を保護する

というのが基本的な役割です。

電線をそのまま露出させるのではなく、管の中に通して保護するわけですね。

🚰 じゃあVP管って何？

一方のVP管は、

👉 硬質ポリ塩化ビニル管

です。

JIS K 6741の硬質ポリ塩化ビニル管として規格化されており、メーカーの製品でも「VP」という記号で扱われています。

例えば旭有機材では、VPを「硬質塩ビ管」として製品展開しており、水道用ビニルパイプとしてもVP・HIVPを扱っています。

つまり、

🚰 VP管
↓
💧 水などを通す配管

というイメージです。

ここがVE管との大きな違いです。

🤔 じゃあ、どっちも「塩ビ」なの？

そうなんです。

ここがややこしいところ😂

VE管もVP管も、どちらも塩化ビニルを使った管です。

そのため、

「見た目が似てる！」

となりやすいんです。

でも、

🔵 VE管
→ 電線を保護するための電線管

🔵 VP管
→ 水などを通すための配管

というように、目的が違います。

同じ「塩ビ系の管」でも、

👉 「何を通すための管なのか？」

を見ると違いが分かりやすいです。

⚡ VE管は「電線のためのトンネル」

VE管をイメージするなら、

👉 電線が通るトンネル

と考えると分かりやすいです🚇

例えば、

⚡ 電線
　↓
📏 VE管
　↓
⚡ 電線を外部から保護

という構造です。

VE管は硬くて、PF管やCD管のように自由に曲げられる「可とう性」がないことも特徴です。

そのため、直線的な配管に向いています。

Panasonicも、VE管について「可とう性がなく直線であること」が特徴と説明しています。

🚰 VP管は「水の通り道」

VP管はイメージとして、

👉 水が通るパイプ

と考えると分かりやすいです。

例えば、

🚰 水道設備
↓
📏 VP管
↓
💧 水が流れる

という感じ。

VP管は硬質ポリ塩化ビニル管として、水道などの配管に使用されます。

旭有機材の公式資料でも、VP管について寸法や肉厚、許容圧力などが設定されており、配管材料として扱われています。

つまり、

VE管とVP管は「塩ビの管」という共通点はあっても、使う目的が違うんですね。

🧐 「じゃあVE管に水を通したらダメなん？」

ここは大事です⚠️

VE管は電線管として設計・規格化されたものです。

一方、VP管は配管材料として設計・規格化されたものです。

なので、

「どっちも塩ビやから、代わりに使えばええやん！」

とは考えないほうがいいです。

材料は似ていても、

📏 管の規格
📏 肉厚
📏 接続方法
📏 必要な性能
📏 使用目的

などが違います。

電気工事なら電線管として適合した材料を使い、水道などの配管なら、その用途に適合した管を使う。

これが基本です。

📏 実は「同じサイズっぽい」から余計にややこしい

ここも初心者が混乱しやすいポイントです😂

VE管にも、

VE-16
VE-22
VE-28
VE-36
VE-42
VE-54

など、さまざまなサイズがあります。

未来工業のVE管でも、このようにサイズごとの製品が用意されています。

一方、VP管にも呼び径があり、

40
50
65
75
100
……

などのサイズがあります。

ただし、

👉 「数字が同じだから同じサイズ・同じ用途」ではありません。

ここは要注意です。

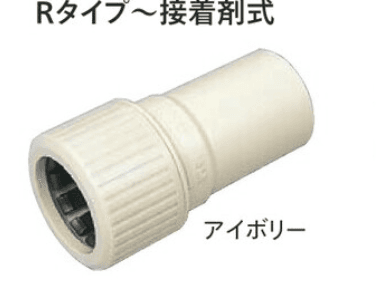

🔧 VE管には「電気工事用の部材」がある

VE管は電線管なので、それに合わせた電設資材があります。

例えば、

🔧 カップリング
🔧 コネクタ
🔧 ベンド
🔧 ボックスコネクタ
🔧 サドル
🔧 その他の付属品

などです。

未来工業の公式資料でも、VE管とその付属品がセットでラインアップされています。

つまり、

📏 VE管
＋
🔧 電線管用の付属品
＋
⚡ 電線

という形で、電気工事の配管システムを作っていくわけです。

🧰 たとえるなら「電車の線路」と「水道管」

VE管とVP管の違いを覚えるなら、

🚆 VE管＝電線が走る線路・トンネル

🚰 VP管＝水が流れる水路

と考えると分かりやすいです。

どちらも「管」という形をしていますが、

👉 中を何が通るのか

が違います。

電線を守るためのVE管。

水などを通すためのVP管。

こう考えると、かなり整理しやすいですよ👍

🔄 「VE」と「VP」って名前が似てるのはなぜ？

これも気になりますよね。

どちらも塩化ビニル系の管なので、「ビニル」「PVC」という共通した部分があります。

ただし、

VE＝硬質ビニル電線管

VP＝硬質ポリ塩化ビニル管

というように、規格や用途が違います。

特に電気工事の世界では「VE」と聞いたら、

👉 電線管のVE管

と考えると分かりやすいです。

👷 電気工事士がVE管を選ぶときに見るところ

VE管を使うときも、

「塩ビ管なら何でもええやろ！」

ではありません⚠️

確認するのは、

🔹 電線管として適合しているか
🔹 必要なサイズか
🔹 中に通す電線・ケーブルに合っているか
🔹 屋内・屋外など施工場所に適しているか
🔹 必要な耐候性・耐衝撃性などを満たしているか
🔹 使用する付属品が適合しているか

などです。

未来工業の施工資料でも、ケーブルの仕上がり外径などを基準に管のサイズを選定する考え方が示されています。

「とりあえず入ればOK」ではなく、用途と仕様に合ったものを選ぶのがポイントです。

🤯 ちなみに「HIVE管」もある

ここまで読んで、

「VE管とVP管だけでもややこしいのに、まだあるん？」

と思った人もいるかもしれません😂

あります。

代表的なのが、

👉 HIVE管

です。

HIVEは「耐衝撃性硬質塩化ビニル電線管」で、VE管よりも耐衝撃性を高めたタイプです。

Panasonicも、HIVEをVE管より強度の高い電線管として説明しています。

つまり、

📏 VE管
→ 硬質ビニル電線管

📏 HIVE管
→ より耐衝撃性を高めた電線管

という関係です。

電材の世界では、

「同じような管に見えるけど、実は性能や用途が違う」

ということが結構あります。

🧠 一番大事なのは「塩ビかどうか」より「何のための管か」

初心者のうちは、

「VEもVPも塩ビやから、ほぼ同じ？」

と思ってしまいがちです。

でも、電材を覚えるときは、

👉 材質だけではなく、用途を見る

のがポイントです。

VE管なら、

⚡ 電線を保護する

VP管なら、

💧 水などを通す配管

というように、

「この管の中には何が通るんや？」

と考えると、かなり覚えやすくなります。

📝 まとめ

🔵 VE管
→ 硬質ビニル電線管
→ 電線・ケーブルを保護するための電線管

🚰 VP管
→ 硬質ポリ塩化ビニル管
→ 水道などの配管材料として使われる

🧱 どちらも塩化ビニル系なので見た目は似ている

⚠️ でも、規格・用途・必要な性能が違うので、基本的に「同じもの」と考えない

🔧 VE管にはカップリングやコネクタなど、電線管用の付属品がある

👉 「VEは電線、VPは水」

まずはこれで覚えるとめちゃくちゃ分かりやすいです👍

電材の名前って最初は暗号みたいに見えますが、

「何を通すためのもの？」

と考えるだけで、一気に意味が見えてきます⚡️
