照明設計では、「どれくらいの照明を設置すれば適切な明るさになるのか」を計算する必要があります。その際に使われる代表的な方法がルーメン法（光束法）と逐点法です。これらの計算方法を理解することで、オフィス・工場・店舗・住宅など、用途に合わせた適切な照明設計が可能になります。本記事では、照度計算の基本からルーメン法と逐点法の計算手順、実務での使い分けまで詳しく解説します。

照度計算とは

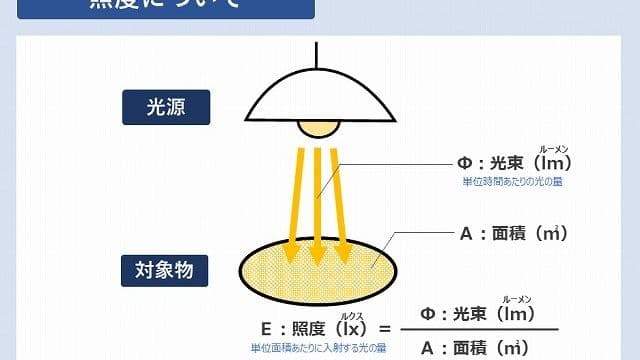

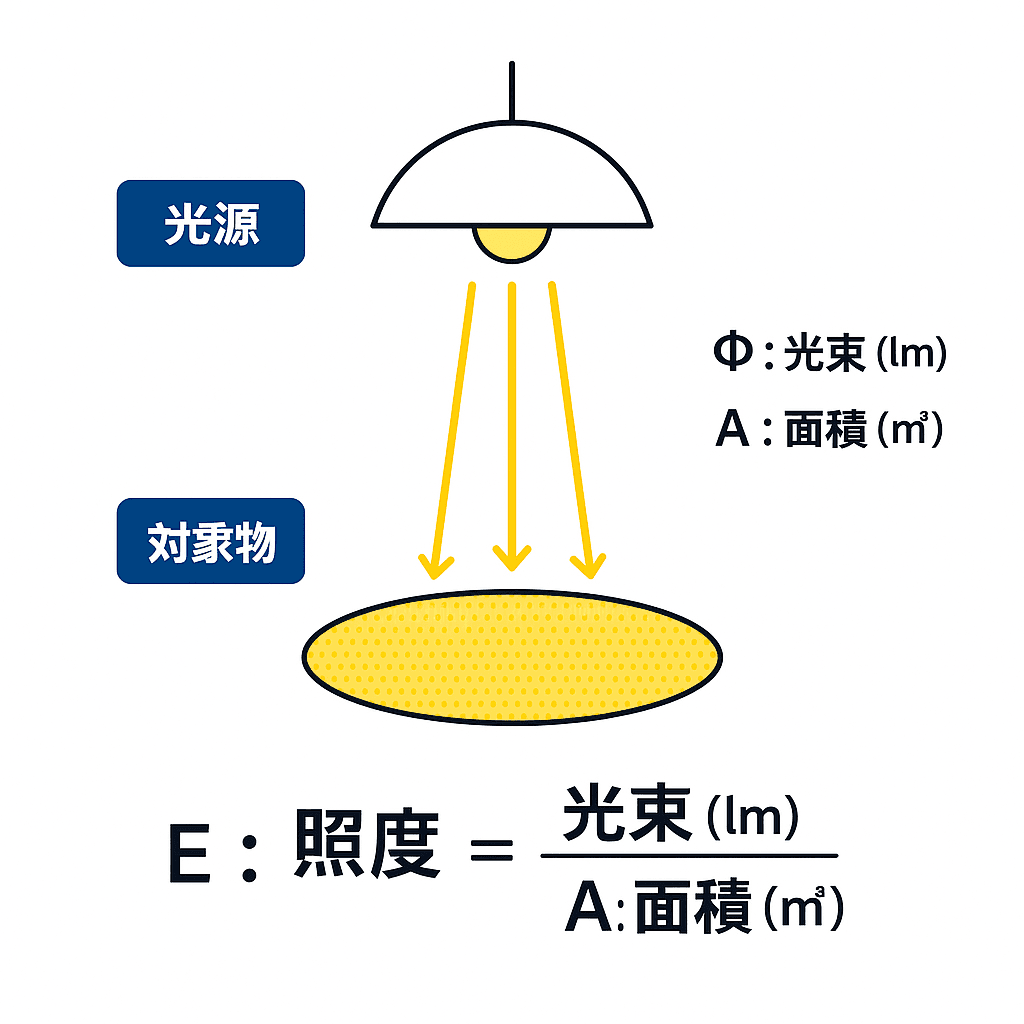

照度計算とは、照明器具の配置や数量を決めるために、空間の明るさ（照度）を計算することを指します。照度はルクス（lx）という単位で表されます。

主な空間と推奨照度

空間	推奨照度
廊下	50〜100lx
住宅リビング	100〜300lx
オフィス	約500lx
精密作業	1000lx以上

照度計算は、これらの基準を満たす照明設計を行うための重要なプロセスです。

ルーメン法（光束法）

ルーメン法は、室内の平均照度を簡易的に求める代表的な方法です。建築・電気設備設計で広く使われます。

ルーメン法の特徴

室内照明の基本計算
平均照度を求める
照明器具数の目安を出す
設計の初期段階で使用

ルーメン法の計算式

E = (F × N × UF × MF) / A

記号	意味
E	平均照度（lx）
F	ランプ光束（lm）
N	照明器具数
UF	利用率
MF	保守率
A	面積（㎡）

計算例: オフィス照明台数を求める場合

部屋の面積：10m × 8m = 80㎡
必要照度：500lx
照明器具の光束：4000lm（LED）
利用率：0.6 ／保守率：0.8
必要台数（式を変形）:
N = (E × A) / (F × UF × MF)
計算：500 × 80 ÷ (4000 × 0.6 × 0.8) ≒ 21台

この部屋には約21台の照明器具が必要です。

逐点法（ポイント計算法）

逐点法は、空間内の特定の点の照度を計算する方法です。スポットライトや屋外照明など、局所的な明るさが求められる場合に使います。

逐点法の特徴

局所照度の計算
スポットライト設計や屋外・スタジアム照明にも利用

逐点法の計算式

E = (I × cos³θ) / h²

記号	意味
E	照度（lx）
I	光度（cd）
θ	照射角
h	高さ

スポットライトの場合は、照射地点が離れるほど暗くなる傾向にあります。

ルーメン法と逐点法の違い

項目	ルーメン法	逐点法
計算対象	平均照度	特定点の照度
難易度	簡単	やや複雑
用途	室内照明	スポット・屋外照明
設計段階	初期設計	詳細設計
