照度分布図とは？意味・見方・必要性を徹底解説【照明設計の基本】

照度分布図とは

照度分布図は、照明器具から照射される光の強さ（照度）が空間内でどのように分布しているかを示す図です。

照度とその単位

照度は「どれくらい明るいか」を示す指標で、単位はルクス（lx）です。1 lxは、1平方メートルの面に1ルーメンの光束が届く明るさです。

なぜ照度分布図が必要か

• 照明の明るさの広がりを可視化できる

• 照明ムラを防ぎ、均一な空間を作る

• 適切な照明器具の選定や配置ができる

• 照明台数の最適化や省エネが可能

照度の代表的な目安

例：オフィスの机上は500lx程度が望ましく、照度分布図でその値が確保されているか確認します。

主な照度分布図の種類

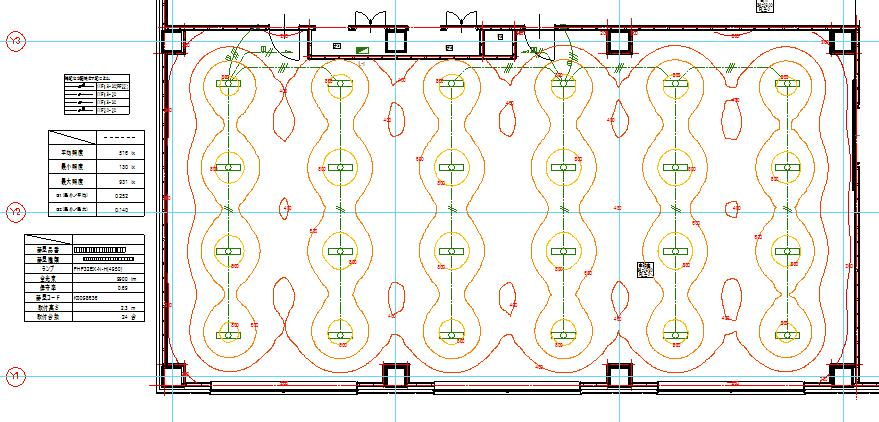

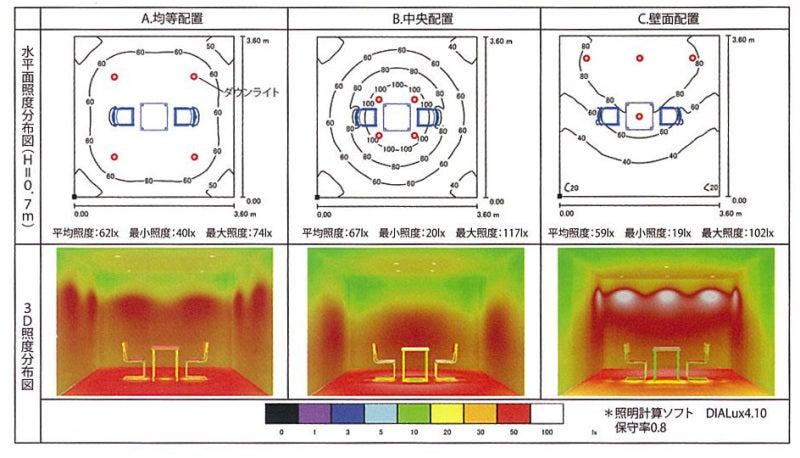

等照度曲線図

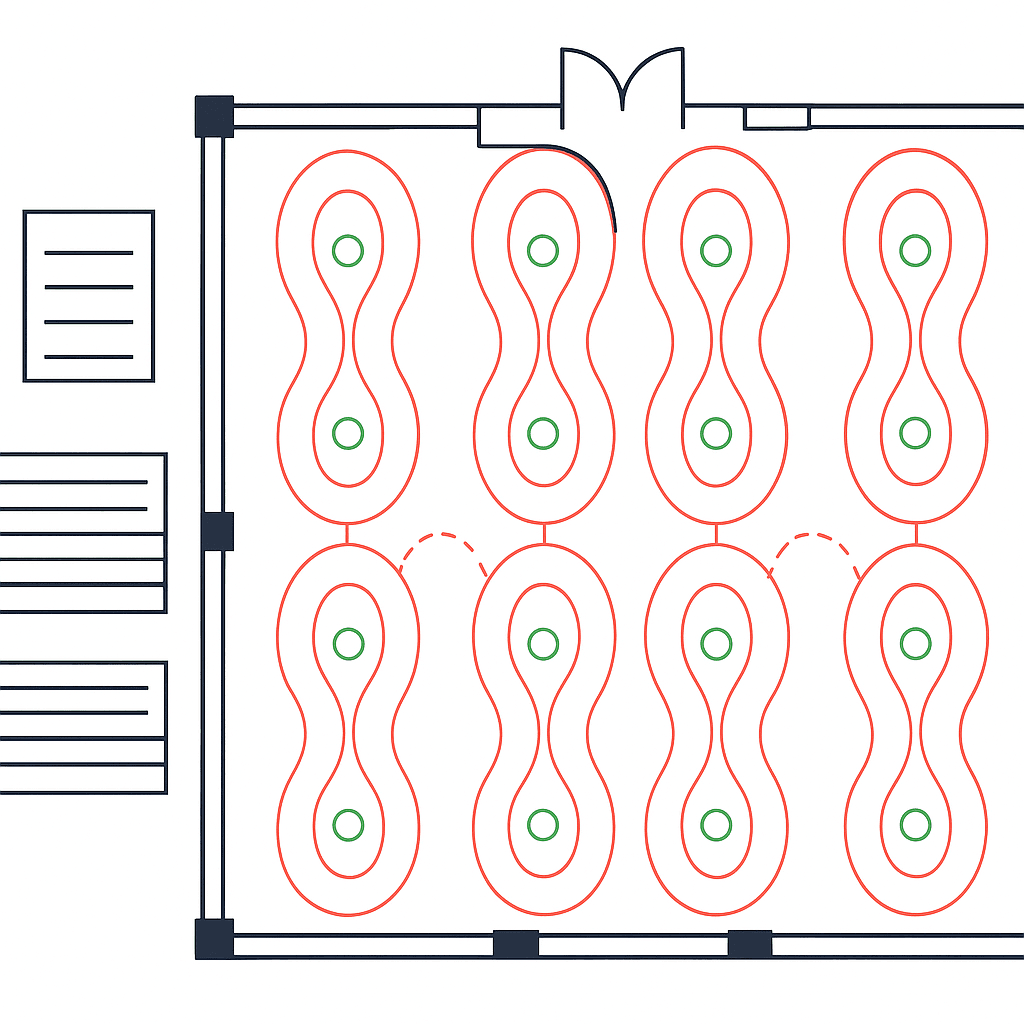

同一照度の地点を線で結んだ図。地図の等高線のような形式で、光の広がりや範囲を視覚的に把握できます。

• 中央が最も明るく、外側に向かって暗くなる分布が一般的です。

照度計算図（平面照度図）

床や机の高さなど基準面で、照度がどれだけ得られるかを示した図です。主にオフィス・工場・店舗・体育館などの設計で用いられます。

配光曲線図

光の方向性と強さを示し、器具からどの方向にどれだけの光が出ているかを可視化します。配光タイプには以下があります：

• 広角配光

• 中角配光

• 狭角配光

• 非対称配光

照度分布図の見方のポイント

1. 照明器具の設置高さ
   設置する高さによって照度の広がりが大きく変化します。図には必ず取付高さが示されています。

2. 最大照度
   照明の真下が最も明るく、その値をもとに全体のバランスを確認します。

3. 照度の広がり
   等照度曲線の形状から、明るい範囲が広いか／狭いか特性を見極めます。

照度分布図の作成方法

現在は照明設計ソフトを用いるのが主流です。代表的なソフト：

• DIALux

• Relux

• AutoCAD照明計算

• メーカー純正シミュレーション

部屋サイズの入力、照明器具の選択、設置位置の設定などで容易に照度分布図を生成できます。

関連する照度基準

• JIS照明基準

• 建築設備設計基準

• 労働安全衛生基準

これらの基準に照度が適合しているか、分布図で確認するのが重要です。

まとめ

照度分布図は、照明設計の品質や快適性、安全性に大きく関わる重要な情報資料です。
正しい見方と活用方法を理解し、適切な照明計画に役立てましょう。

• 照明の明るさと広がりを可視化できる

• ムラを抑え快適な空間作りができる

• 最適な器具、配置、台数を選べる
