自己保持回路の仕組みと徹底解説

26/03/13 08:50

自己保持回路の要点まとめ自己保持回路とは、リレーの接点を利用して**「一度押したスイッチの状態を、手を離しても維持する」**仕組みです。最大の特長は、起動スイッチと並列にリレー自身の「a接点」を繋ぐ点にあります。スイッチを押すとリレーが作動し、その接点が閉じることで電流のバイパスが形成され、指を離しても動作が継続します。停止させるには、回路に直列に配置した「b接点（停止ボタン）」で電流を遮断します。この回路は、工場のコンベアやエレベーターなど、安全かつ継続的な制御が必要な機器の基礎として不可欠な技術です。

自己保持回路の仕組みと徹底解説

電気回路の世界において、最も基本的でありながら「魔法」のように重要な役割を果たすのが自己保持回路（Self-holding circuit）です。

私たちが日常で使う照明のスイッチは、押せばオンになり、もう一度押せばオフになる「オルタネート動作」が一般的です。しかし、工場の機械やエレベーターなどは、ボタンから手を離しても動作が続き、特定の停止ボタンを押さない限り止まりません。この「一度入ったスイッチの状態を、手を離しても維持し続ける」という仕組みを支えているのが、自己保持回路です。

本稿では、初心者の方でもイメージしやすいよう、その原理から具体的な結線、実務での応用までを徹底的に解説します。

1. 自己保持回路とは何か？（基本概念）

自己保持回路を一言で言えば、「リレー（電磁継電器）自身の接点を使って、自分に流れる電流を維持する回路」のことです。

通常、押しボタンスイッチ（モーメンタリ式）は、指で押している間だけ電気が流れます。しかし、これでは不便なケースが多いですよね。指を離した瞬間に機械が止まってしまっては、コンベアをずっと動かし続けるために誰かがボタンを押し続けなければなりません。

そこで、リレーという部品の出番です。リレーは、電磁石に電気が流れると内部のスイッチ（接点）が閉じる仕組みを持っています。この「リレーが動いたことで閉じた接点」を、元の押しボタンスイッチと並列につなぐことで、指を離した後も「自分の力で電気の通り道を確保」し続けるのです。

2. 回路の構成要素：4つの主役

自己保持回路を理解するために、まずは以下の4つのパーツを覚えましょう。

起動スイッチ（BS1 / ONボタン）：通常は開いている（a接点）押しボタン。押した瞬間に回路を起動させます。
停止スイッチ（BS2 / OFFボタン）：通常は閉じている（b接点）押しボタン。押すと回路を遮断し、自己保持を解除します。
リレー（R / 電磁継電器）：回路の心臓部。電気が流れると磁力が発生し、接点を動かします。
自己保持用接点（R-a）：リレー内部のa接点。起動スイッチと並列に接続され、電流の「バイパス」となります。

3. 動作のステップ：電気が流れる旅路

回路がどのように動くのか、順を追ってシミュレーションしてみましょう。

待機状態
回路には電源が来ていますが、起動スイッチが開いているため、リレーには電気が流れていません。この時、自己保持用の接点も開いています。
起動（ONボタンを押す）
起動スイッチを押すと、回路がつながりリレーに電流が流れます。すると、リレー内の電磁石が働き、連動している「自己保持用接点」がガチャンと閉じます。
保持（ONボタンを離す）
ここが重要です！指を離すと起動スイッチは開きますが、すでに閉じているリレーの接点（バイパス）を通ってリレー自身に電流が流れ続けます。これが「自己保持」の状態です。
停止（OFFボタンを押す）
停止スイッチは回路の根元付近に直列で配置されています。これを押すと、回路全体の電流が物理的に遮断されます。リレーの磁力が消えるため、自己保持用接点も元通り（開いた状態）に戻ります。ボタンを離しても、もう電気の通り道はないため、回路は停止したままになります。

4. なぜ「b接点（停止ボタン）」が必要なのか？

初心者の方がよく疑問に思うのが、「なぜ停止ボタンは最初からつながっている（b接点）のか？」という点です。

これは安全設計（フェイルセーフ）の観点から非常に重要です。もし停止ボタンが「押した時だけつながる」a接点だった場合、断線などのトラブルが発生しても気づけず、「いざという時に止まらない」という最悪の事態を招きます。逆に、常に電気が流れているb接点を使えば、もし配線が切れたとしても、その瞬間にリレーがOFFになり機械が止まります。「壊れたら止まる」という設計こそが、電気回路における安全の鉄則なのです。

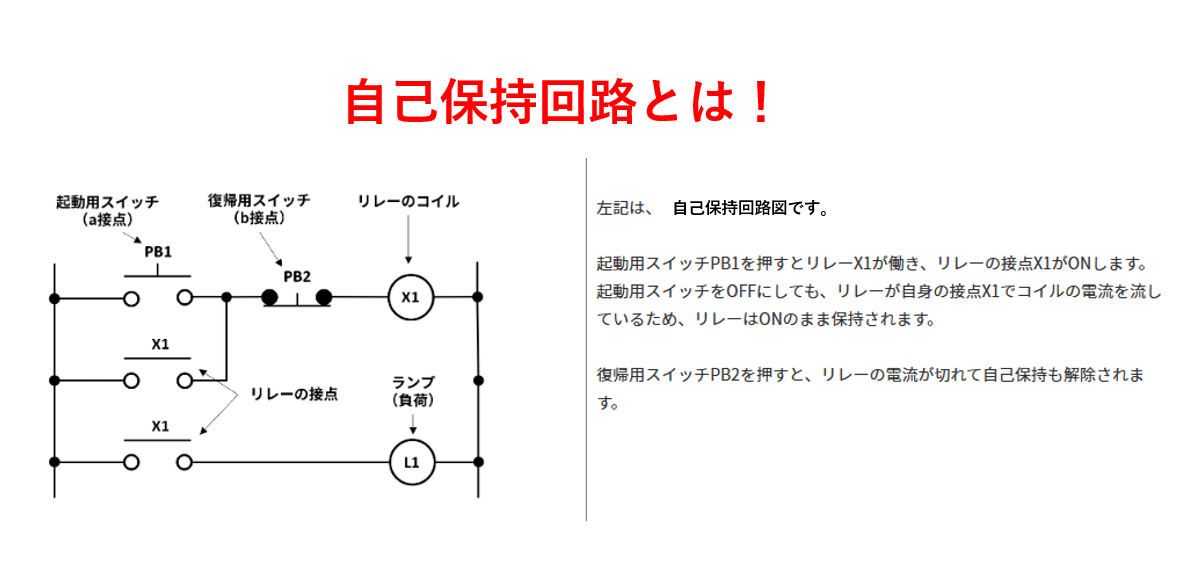

5. 具体的な結線図と実務のポイント

実際の配線において注意すべきは、「停止優先」か「始動優先」かという回路構成です。

停止優先回路（一般的）

停止スイッチを回路の最も上流（電源に近い側）に配置します。起動スイッチをいくら押しても、停止スイッチが押されていれば（または断線していれば）、絶対にリレーは入りません。産業現場では、安全のためにこの構成が標準です。

結線の手順例：

電源（+ / L）から停止スイッチ（b接点）の片側に配線。
停止スイッチの反対側から、起動スイッチ（a接点）の片側に配線。
起動スイッチの反対側から、リレーのコイル端子へ配線。
リレーのコイルのもう片方を、電源（- / N）へ戻す。
最後に、リレーのa接点を、起動スイッチをまたぐように（並列に）接続する。

6. 自己保持回路の応用例

このシンプルな回路は、形を変えてあらゆる場所で使われています。

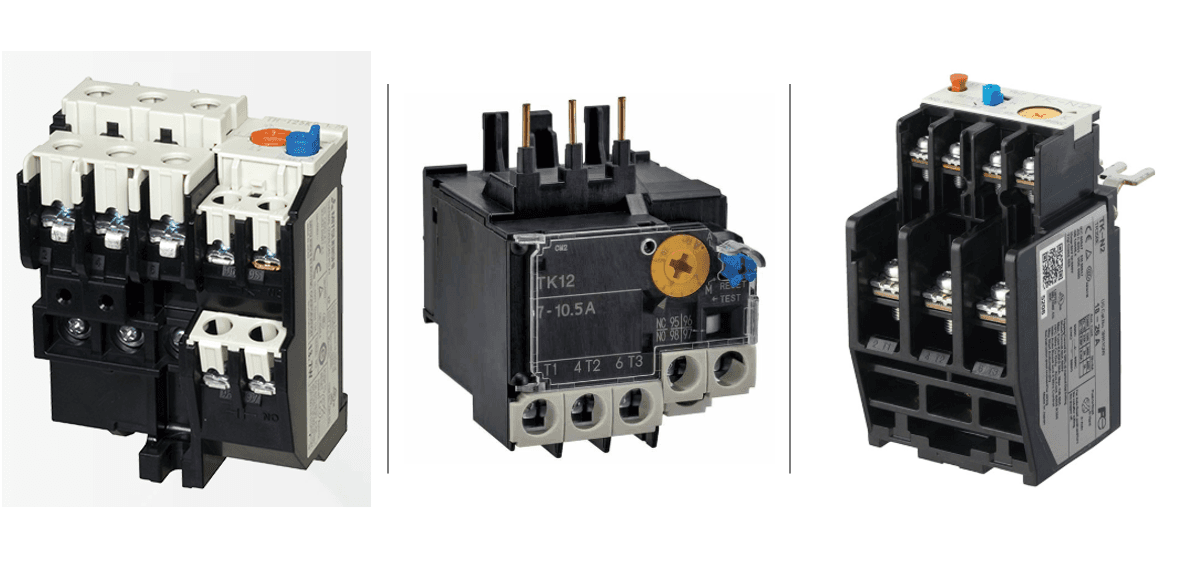

モーターの始動回路：大型のモーターをボタン一つで回し続けるために使用。サーマルリレー（過負荷保護）と組み合わせることで、モーターが熱くなった時に自動で自己保持を解除し、焼き付きを防ぎます。
エレベーターの呼び出しボタン：ボタンを一度押すとランプが点灯し、カゴが到着するまでその状態を維持するのも、自己保持の考え方がベースです。
生産ラインのコンベア：センサーと組み合わせることで、「荷物が最後まで流れたら自己保持を解除して止まる」といった自動化が可能です。
