【現場必見】コンクリート打ち込み用インサートとは？種類・色分けの意味・用途別選び方

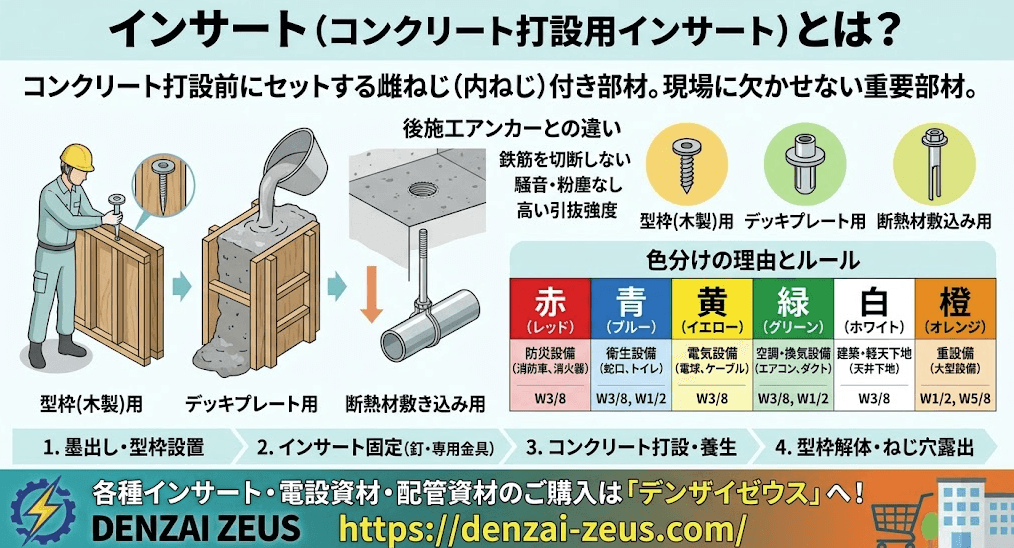

コンクリート打ち込み用インサートとは？

建築や設備工事の現場で、天井や壁面に配管・ダクト・照明器具などを吊り下げる際になくてはならない重要部材が「インサート（コンクリート打設用インサート）」です。一見すると小さな金具ですが、コンクリートを打ち込む前に仕込むことで、建物の構造を傷つけず安全かつ効率的に設備機器を固定できる優れた仕組みを持っています。現場でよく見かける赤・青・黄などの色分けにも、施工ミスを防ぐための重要な理由があります。

本記事では、設備業者や建設現場に携わる方に向けて、インサートの基本構造から主な種類、カラーリングのルール、用途別の選定ポイントまで徹底解説します。

1. コンクリート打ち込み用インサートの基礎知識と役割

「インサート」とは、コンクリートを打設する前に型枠（木製型枠やデッキプレートなど）にあらかじめ固定する雌ねじ付きの金具・部材を指します。コンクリート硬化後に型枠を解体すると、天井面や壁面に雌ねじ穴が綺麗に露出し、ここに吊りボルトやボルト類がねじ込めるため、配管やダクト、照明器具等を強固に吊り下げられます。

• 型枠設置・墨出し

• 型枠へインサート固定

• コンクリート打設・養生

• 型枠解体（ねじ穴が露出）

• 吊りボルト装着し設備配管などを吊り下げ

後施工アンカーとの違い

• 鉄筋切断リスクなし：打設前に配筋を避けて設置するため、鉄筋を傷つけない

• 騒音・粉塵ゼロ：コンクリート穿孔作業が不要で、効率的かつ静か

• 高い引抜強度・信頼性：コンクリート内部でしっかり固定され許容荷重も安定

2. インサートの構造と各部位の名称

• 本体部（金属部）：鉄やステンレス製で、内部にW3/8やW1/2等の雌ねじ。外周に抜け止めリブやツバ付き

• プラスチック台座（カラー足頭部）：型枠に釘打ちや粘着テープで固定。多くは色分けされ用途判別の目印

• キャップ・防水被覆部：コンクリート打設時に雌ねじ内部へのノロ侵入防止

3. インサートの主な種類（用途・躯体構造別）

1. 型枠（木製合板）用インサート
   最も標準的なタイプ。釘穴付き台座。一般的なRC造天井吊り配管やダクト固定等

2. デッキプレート用インサート
   S造等のデッキプレート上に取り付け。ドリルや専用パンチで穴開け、ワンタッチロック構造も

3. 断熱材敷き込み用インサート
   断熱材（25mm～50mm）に対応した脚長構造。最上階屋根下天井や地下ピット等に

4. 軽天（LGS）用・高耐荷重インサート
   軽量鉄骨天井下地や重設備吊りなど特殊用途

4. 色分けの理由とルール

インサートのプラスチック台座は赤、青、黄、緑等で色分けされています。これは、現場の混乱や施工ミスを未然に防ぐための工夫です。

色分けの主な理由

1. 設備業種ごとの識別（電気・衛生・空調・防災など）

2. ねじ径（サイズ）の識別

3. 断熱材厚みや仕様の識別

現場での注意：色の取り決めが施工ミス防止や工程管理の鍵になるため、現場全体で事前にルールを確認するのが標準です。

5. インサートの比較と選定ガイド

6. インサート施工時の施工ポイントと注意点

1. 打設時の固定確認：コンクリートの圧力でインサートが傾いたり脱落しないよう、しっかり固定

2. ノロ侵入防止：防塵キャップの設置・点検必須

3. 許容荷重遵守：設備重量に対し、事前に強度確認・構造計算を実施

7. まとめと資材調達のご案内

コンクリート打ち込み用インサートは、建築・設備工事の安全性と施工効率を左右する非常に重要な部材です。適切なタイプ・サイズ・色を選ぶことで、現場の施工ミスが防げ、スムーズな工程管理が可能に。
