鉄筋探索機とは？種類・必要性・選び方を徹底解説｜コンクリート工事の安全対策

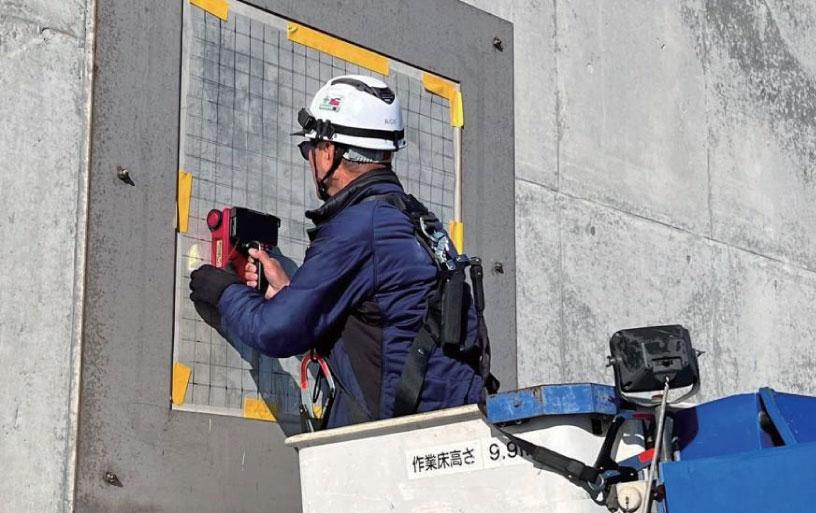

鉄筋探索機とは？

鉄筋探索機は、コンクリート内部に埋設された鉄筋や配管の位置、深さ、間隔を非破壊で調査する測定機器です。主な用途は以下の通りです。

• アンカー打設前

• コア抜き前

• 電気設備工事

• 空調設備工事

• 耐震補強工事

• 改修工事

• 建物診断

• 橋梁点検

• トンネル点検

施工前に鉄筋位置を事前確認することで、施工ミスや事故の防止に繋がります。

なぜ鉄筋探索機が必要なのか？

1. 鉄筋切断事故を防ぐ


   コア抜きやアンカー施工時に鉄筋を損傷すると、以下のリスクが生じます。

   リスク	内容
   建物強度低下	耐震性能低下
   クラック発生	ひび割れ原因
   漏水	防水層破損
   工期遅延	補修工事発生
   追加コスト	やり直し費用

   特に病院・学校・工場・高層ビルでは重要です。

2. 配管損傷防止


   現代の建物は多様な配管がコンクリート内部に埋設されています。正確な調査なしでの施工は危険を伴います。

   • CD管・PF管・金属電線管

   • 給水管・排水管・ガス管

   • 通信ケーブル

3. 安全・品質管理徹底


   公共工事や大型現場では、事前調査が標準化されています。記録提出や成果管理の強化にも寄与します。

鉄筋探索機の主な種類

1. 電磁誘導式

• 特徴：電磁波で鉄筋位置を検知し、操作が簡単で比較的安価。

• メリット：小型・軽量・速い結果

• デメリット：深部探索や配管識別が苦手、高密度配筋では誤差あり

2. 電磁波レーダー式（GPR）

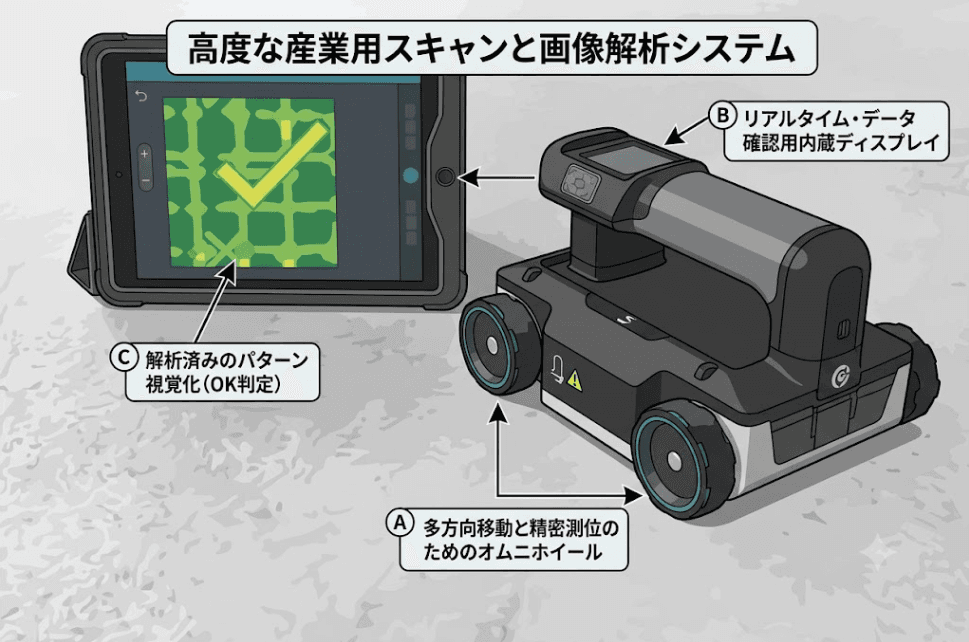

• 特徴：電磁波レーダーで内部構造を画像化。鉄筋以外も検知可能。

• メリット：深部探査・配管検知・画像表示

• デメリット：高価、操作・解析に知識必要

探査対象：鉄筋・塩ビ管・空洞・電線管・ケーブルなど

3. X線式

• 特徴：放射線透過で高精度内部確認。特殊・重要構造物向け。

• メリット：高精度・詳細な内部把握

• デメリット：放射線管理・高コスト・使用制限






鉄筋探索機で分かること

• 鉄筋位置：穿孔前の安全確認に必須

• かぶり厚：コンクリート表面から鉄筋までの距離。耐震・品質診断で重要

• 鉄筋間隔：配筋ピッチの確認

• 埋設物位置：配管・空洞・ケーブル等（高性能タイプ）

導入が必要な主な工事

• アンカー施工：鉄筋干渉による不良・再施工防止

• コア抜き工事：ビット損傷や遅延を防止

• 電気設備工事：配線貫通や盤増設時に有効

• 空調設備工事：冷媒管・ドレン・ダクト施工時

鉄筋探索機の選び方

1. 探査深度：用途に合わせた深度機能を選択

2. 画像表示機能：波形・画像化で記録性向上

3. データ保存機能：SDカード、USB、PDF、クラウド等

4. 操作性：軽量・ワンタッチ・日本語対応

探索時の注意点

• コンクリート含水率による精度低下

• 密集配筋での判定難

• 周辺金属によるノイズ（例：金属下地・デッキプレート）

導入メリット

• 品質向上：施工ミス減少

• 工期短縮：やり直し防止

• コスト削減：補修費低減

• 安全性向上：事故防止

今後の市場動向

• インフラ老朽化対策で需要拡大

• AI解析・自動判定・クラウド管理・BIM連携など進化が進行

まとめ

非破壊検査の重要性は今後さらに高まり、鉄筋探索機の導入価値もますます大きくなります。
