トンネル送風機とは？役割・種類・設置基準まで徹底解説

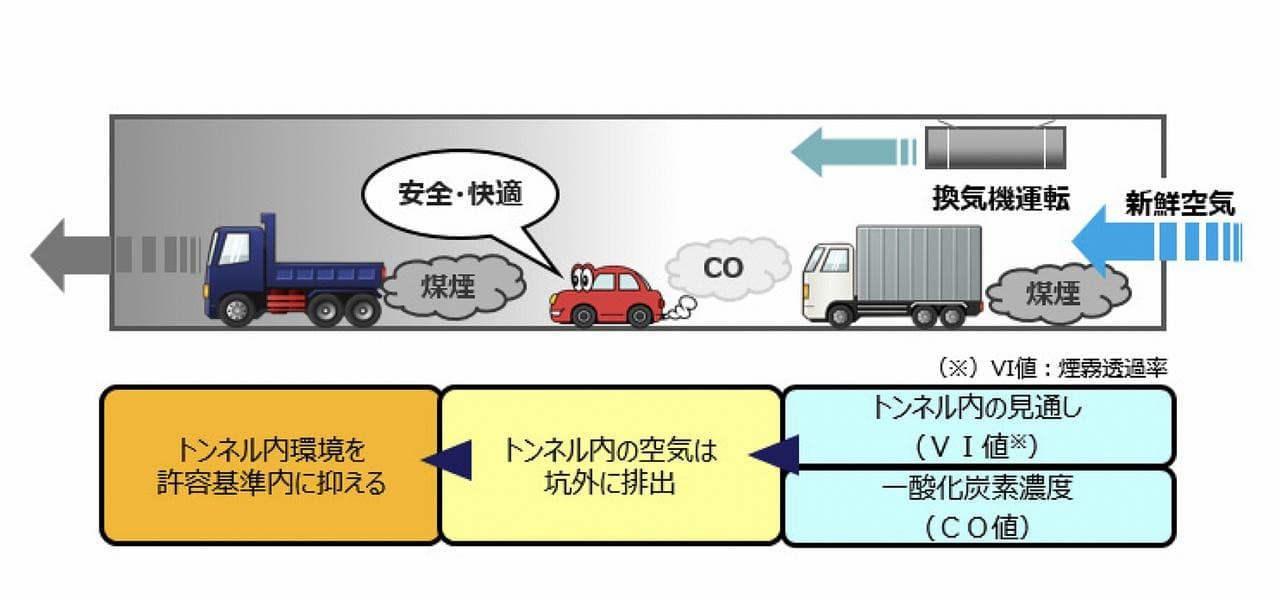

トンネル送風機の役割

トンネル送風機は、安全かつ快適なトンネル内環境を維持するために不可欠な設備です。主な役割は以下の通りです。

• ① 排気ガスの排出
  トンネル内に滞留しやすい一酸化炭素（CO）や窒素酸化物（NOx）などの有害物質を、送風機による空気循環で基準値以下に抑えます。

• ② 視界確保（煙・粉じんの排出）
  粉じんや煙を効率よく排出し、ドライバーの安全な視界を確保します。

• ③ 火災時の煙制御
  火災発生時には煙を一方向へ流し、避難経路の確保や二次被害の防止を行います。

主なトンネル送風機の種類

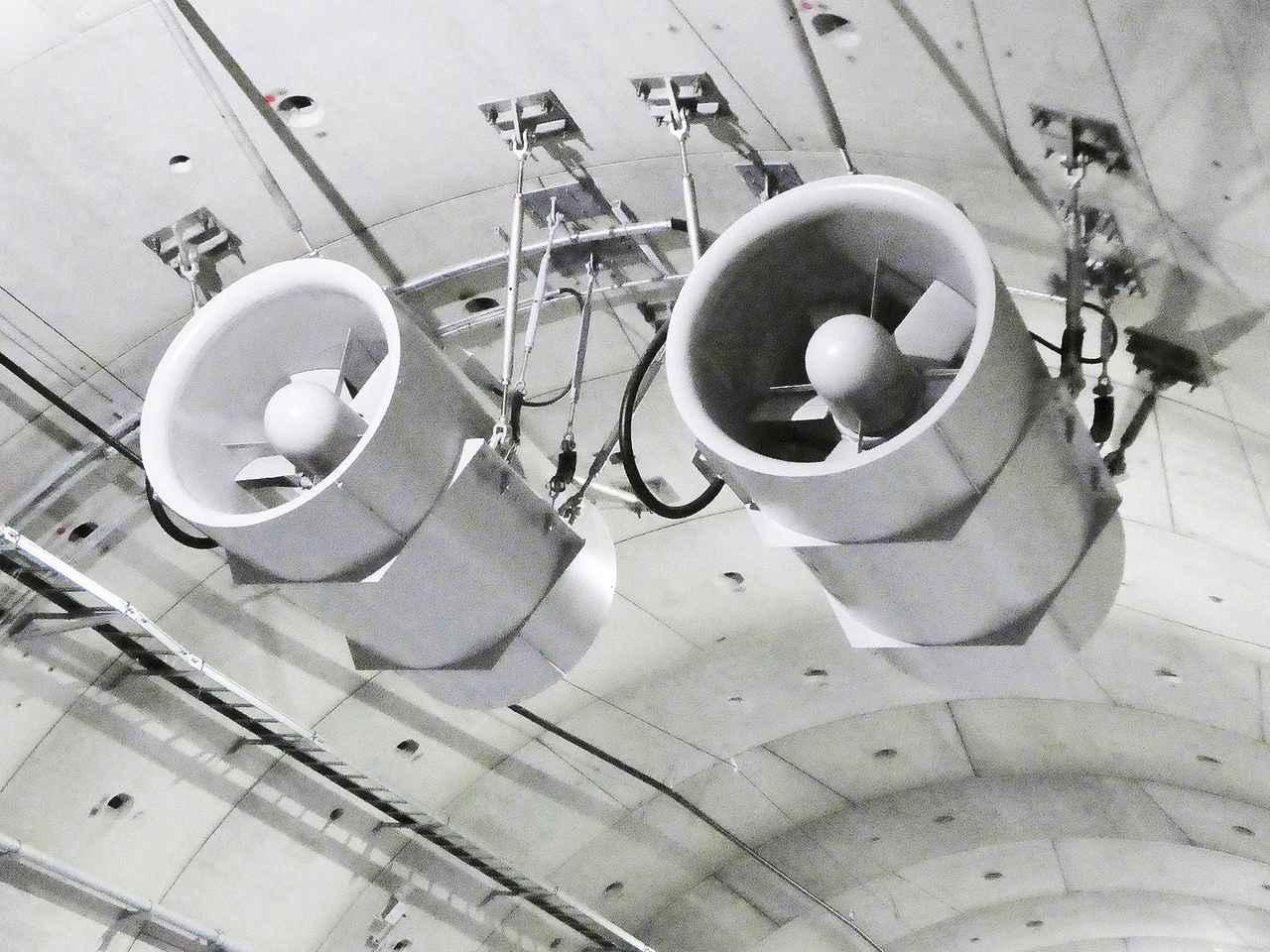

1. ジェットファン（軸流ファン）

• 天井に設置される円筒形送風機

• ダクト不要、施工コストが低く、メンテナンスが容易

• 中～長距離トンネルで主流

2. 送排気ダクト式（横流・半横流方式）

• トンネル上部や側面にダクトを設けて給排気を行う

• 空気の流れを細かく制御でき、長大トンネルや都市トンネルで採用

• 均一な換気が可能だが、設備・コストが大きい

3. 縦流換気方式

• 縦坑（立坑）から上下方向に空気を流す方式

• 煙排出性能が高く、都市部の大規模トンネルに適用

• 火災時の安全性に優れる

設置方式の違い

• 縦流式（ジェットファン方式）
  空気を一方向に押し流す主流方式。設備がシンプルでコストを抑制。

• 横流式
  新鮮空気を供給しつつ、汚れた空気を排出。都市部のトンネルで利用。

• 半横流式
  横流式と縦流式の中間で、効率・コストバランス型。

トンネル送風機選定のポイント

1. トンネルの長さと交通量
   長距離・交通量が多い場合は高出力型が必要。

2. 必要換気量
   想定車両数や排ガス量に応じて設計。

3. 火災時の煙制御性能
   臨界風速の確保など安全対策が必要。

4. 騒音対策
   送風機の運転音を抑える防音設計。

5. メンテナンス性
   点検や部品交換の容易さも重要。

設置基準と法規

日本におけるトンネル換気設備の設計は、以下の法規・基準に基づきます。

• 道路トンネル技術基準（国土交通省）

• 消防法（火災時の排煙設備）

• 労働安全衛生法（作業環境基準）

• CO濃度、視程基準などを必ず満たす必要があります。

最新トレンドと今後の動向

• インバータ制御の導入：交通量に応じて風量調整し省エネルギー化

• IoT・AI自動制御：センサーでCO濃度や視界を監視し最適運転を自動化

• 高効率モーター採用：省エネ・低コスト運用が可能

まとめ

トンネル送風機は、排ガス除去・視界確保・火災時の煙制御など多様な役割を担う不可欠な設備です。設計段階での適切な方式・種類の選定が、安全かつ効率的なトンネル運用の鍵となります。

今後は省エネ・自動化技術の進化により、さらに高品質なトンネル環境の実現が期待されています。
