アレスター（避雷器）のすべて

落雷から設備を守る守護神：アレスター（避雷器）のすべて

1. はじめに：なぜ「アレスター」が必要なのか？

日本の夏には欠かせない夕立や、冬の日本海側で見られる激しい雷。雷が電柱や建物に落ちると、送電線を通じて数万ボルト、数万アンペアという凄まじいエネルギーの**「雷サージ（異常高電圧）」**が電気回路になだれ込みます。

もし、キュービクルの中にアレスターがなかったらどうなるでしょうか？

雷サージは変圧器（トランス）や遮断器などの高価な機器を瞬時に焼き切り、最悪の場合は爆発や火災を引き起こします。それだけでなく、地域一帯の停電や、精密機械のデータ消失など、経済的損失は計り知れません。

アレスターは、この暴走する雷のエネルギーを安全に地面へと逃がす「安全弁」の役割を果たしているのです。

2. アレスター（Lightning Arrester）の基本構造と役割

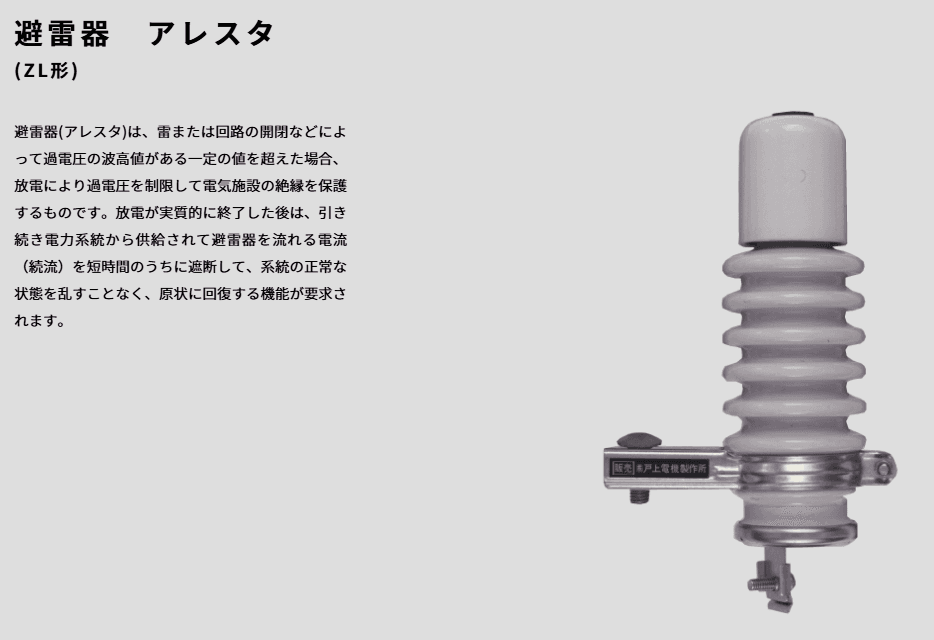

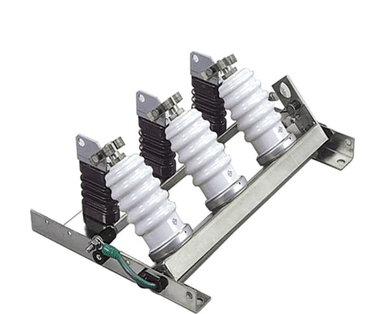

アレスター（Lightning Arrester / LA）は、日本語では**「避雷器」**と呼びます。

動作のイメージ

アレスターの役割を水道の蛇口に例えてみましょう。

• 通常時： 蛇口がしっかり閉まっており、水（電気）は外に漏れません。

• 雷サージ発生時： 水圧が異常に高まると、安全弁がパッと開き、余分な水（高電圧）を外へ逃がします。

• 通過後： 圧力が下がると、再び蛇口を閉めて、通常の水の流れに戻します。

主要成分：酸化亜鉛（ZnO）素子

現代のアレスターの心臓部には、**「酸化亜鉛（ZnO）」という素材が使われています。この素材は非常に面白い特性を持っており、「非直線抵抗特性」**と呼ばれます。

• 低い電圧（商用電圧）に対しては、電気が流れない「絶縁体」のように振る舞います。

• 高い電圧（雷サージ）が加わると、突如として電気がスイスイ流れる「導体」に変化します。

この素子のおかげで、アレスターはスイッチなどの可動部を持たずに、電圧の高さだけで自動的に回路を切り替えることができるのです。

3. キュービクル内での配置と接続

高圧受電設備（キュービクル）において、アレスターはどこに配置されているのでしょうか？

基本的には、外部からの電線がキュービクルに入ってきてすぐの**「受電点付近」**に設置されます。これは、雷サージが内部の変圧器などに到達する前に、水際で食い止めるためです。

接続の仕組み

アレスターの一端は高圧の電線に接続され、もう一端は**「接地（アース）」されています。 通常時は接地側へ電気は流れませんが、雷が来るとアレスターが導通し、雷エネルギーを大地へと放出します。このとき、アレスターを通過した後の電圧を「制限電圧」**と呼び、この電圧が機器の耐電圧（BIL）を下回るように設計されています。

4. 「避雷針」と「避雷器（アレスター）」の違い

よく混同されるのが、建物の屋上にある「避雷針」です。どちらも雷対策ですが、役割は全く異なります。

つまり、避雷針は「外側」を守り、アレスターは「内側（神経系）」を守るコンビネーションなのです。

5. アレスターの種類と進化

アレスターにも、技術の進歩に伴ういくつかの種類があります。

① ギャップ付き避雷器（旧式）

昔のアレスターは、空気の隙間（ギャップ）を持っていました。高い電圧がかかると、その隙間で火花放電を起こして電気を逃がす仕組みです。しかし、放電のタイミングが不安定だったり、放電が終わった後も電気が流れ続けてしまう「続流」という問題がありました。

② ギャップレス避雷器（現在主流）

前述した「酸化亜鉛（ZnO）素子」の登場により、空気の隙間が不要になりました。

• 応答速度が速い： 雷が来た瞬間に反応します。

• 続流がない： 雷サージが消えればすぐに絶縁状態に戻ります。

• 小型・軽量： メンテナンス性も向上しました。

③ 低圧用SPD（避雷器）

最近では、家庭やオフィスのコンセントレベルで電子機器を守るための**SPD（Surge Protective Device：サージ防護デバイス）**も普及しています。これも広義のアレスターの一種です。

6. アレスターのメンテナンスと寿命

「設置すれば一生安心」というわけにはいかないのがアレスターの難しいところです。

寿命の原因

1. 雷サージの蓄積： 大きな雷を何度も逃がすと、内部の素子が徐々に劣化します。

2. 熱劣化： 常に高電圧がかかっているため、長年の運用で熱を持ち、特性が変化することがあります。

3. 吸湿・汚損： 湿気や埃が内部に入り込むと、絶縁破壊を起こす原因になります。

故障のサイン

アレスターが故障（短絡故障）すると、逆にアレスター経由で地絡事故が発生し、ビル全体が停電してしまうことがあります。これを防ぐために、多くのアレスターには**「切り離し装置（ディスコネクタ）」**が付いており、故障時には物理的に回路から外れるようになっています。

点検のポイント

• 外観点検： 割れ、汚れ、変色がないか。

• 絶縁抵抗測定： 絶縁性能が維持されているか。

• 漏れ電流測定： 内部の劣化具合を数値で確認します。

• 交換目安： 一般的に10年〜15年が更新の目安とされています。

7. 実例：アレスターがなかったら起こる悲劇

ある中小工場の事例です。この工場ではコスト削減のため、古いキュービクルのアレスターが故障したまま放置されていました。

ある夏の日、近くの電柱に落雷がありました。雷サージは電線を伝ってキュービクルに侵入。アレスターが機能しなかったため、高電圧はそのままメインの変圧器を直撃しました。

結果、変圧器の内部絶縁が破壊され、工場全体が停電。復旧には特注の変圧器の交換が必要で、数百万の修理費と、3日間のライン停止による数千万の損害が発生しました。

もし、数万円〜十数万円のアレスターが正常に動作していれば、この被害は最小限に抑えられていたはずです。

8. まとめ：電気設備の「保険」として

アレスターは、普段は何もしない「ただの筒」に見えるかもしれません。しかし、一瞬の雷が襲ってきたとき、自らを犠牲にしてでも設備を守る姿は、まさに電気システムのアンサング・ヒーロー（無名の英雄）です。

• 雷サージを地面に逃がす唯一の道。

• 酸化亜鉛素子が魔法のスイッチとして機能する。

• 10〜15年の定期的な更新が、数千万円の損害を防ぐ。

もしあなたがビルの管理責任者や工場の電気担当者であれば、次回の点検時にぜひ「アレスターの状態はどうですか？」と確認してみてください。その一言が、未来のトラブルを防ぐ鍵になるかもしれません。
