電気工事士への第一歩！電線の呼び名を覚えよう

電線ってなに？

電線とは、電気を目的地まで運ぶための「電気の通り道」のことです。

主に、電気をよく通す銅やアルミなどの金属で作られた「導体（どうたい）」と、電気が外に漏れないように包むゴムやプラスチックなどの「絶縁体（ぜつえんたい）」で構成されています。

イメージとしては、中を流れる電気が「水」、中心の金属が「通り道」、周りの被覆が「水漏れを防ぐホース」のような役割を果たしています。

この保護の仕方の違いによって、裸電線やケーブルといった呼び名に分かれます。
ズバリ結論！ 3つの違いは「服」の着こなし　覚え方のコツは、電線を「人間」に例えることです。

裸電線（はだかでんせん）とは？

特徴：もっとも「無防備」な状態

名前の通り、電気を通す「導体（銅やアルミ）」に何も被せていない電線です。触れば当然感電しますし、どこかに接触すればショートします。

主な用途

• 送電線（鉄塔）：高いところにある大きな鉄塔の線。人が触れる可能性が低く、被覆がない方が放熱しやすく軽いため。

• 接地線（アース）の一部：盤内のアースバーなど。

新人の心得：

現場で「裸線（はだかせん）」を見かけることは稀ですが、鉄塔などを見上げたときは「あれは裸電線なんだな」と思い出してください。

絶縁電線（ぜつえんでんせん）とは？

特徴：感電を防ぐ「最小限の服」

導体の周りに、電気を通さない素材（ビニルやポリエチレンなど）を被せたものです。これにより、電線同士が触れてもショートせず、人が触れても感電しません。

よく使う種類（電気工事士の必須知識）

• IV線：もっとも一般的。屋内配線のスイッチ周りや、アース線として使われます。

• OW線：屋外用。電柱から家まで電気を引く際などに使われます。

注意点：これ単体では「露出配線」NG！

絶縁電線は、いわば「下着」の状態です。

下着のまま外を歩けない（＝壁などに直接打ち付けてはいけない）のと同様に、金属管や合成樹脂管（PF管など）の中に収めて保護して使うのが基本ルールです。

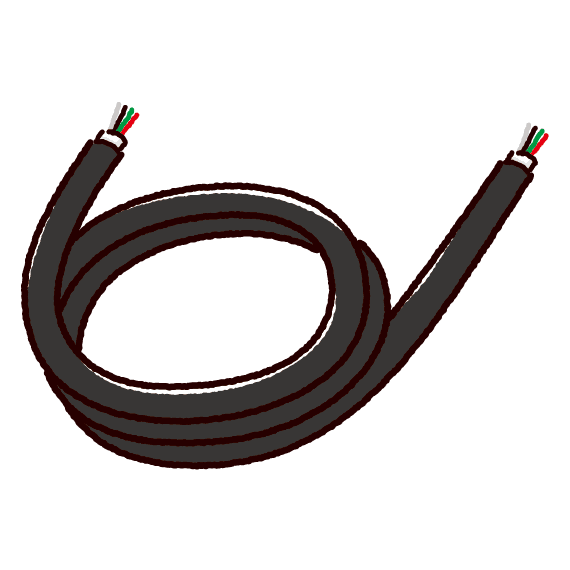

ケーブルとは？

特徴：最強の「重ね着」構造

絶縁電線の周りを、さらに「シース（外装）」という丈夫な被膜で包んだものです。

①導体（電気の通り道）

②絶縁体（1次保護）

③シース（2次保護：衝撃や水分から守る）

👉この三層構造のおかげで、非常に丈夫です。

よく使う種類

• VVFケーブル：現場で「Fケーブル」「平形」と呼ばれる、住宅配線の主役です。

• CVケーブル：工場やビルなど、大きな電気を流す場所で使われます。

メリット：そのまま転がしてOK！

ケーブルは「コート」を着ているので、管に入れなくても、ステップルで壁に直接固定したり、天井裏に転がしたり（転がし配線）することが認められています。

実践！ 現場での見分け方チェックリスト

現場で迷ったら、以下のステップで確認しましょう。

1. 「金属（銅）が丸見え？」

   → はい：裸電線

2. 「色はついているけど、剥いたらすぐ銅線？」

   → はい：絶縁電線（IVなど）

3. 「一番外側の皮を剥いたら、さらに色のついた線が出てきた？」

   → はい：ケーブル（VVF、CVなど）

まとめ：新人さんが明日から使える知識

• 裸電線は「全裸」。特殊な場所以外では使わない。

• 絶縁電線は「下着」。必ず「管」に入れて守ってあげる必要がある。

• ケーブルは「コート」。丈夫なのでそのまま配線できる。

電気工事士の仕事は、これらを適切に使い分け、安全に電気を届けることです。

まずは材料置場にある電線の名前を確認して、その構造が「一層（絶縁電線）」なのか「二層（ケーブル）」なのかを観察することから始めてみてください！

おまけ：よくある言い間違い

現場の職人さんは、ケーブルのことを単に「電線」と呼ぶことも多いです。
しかし、図面や試験では明確に区別されます。特に「電線管に入れる必要があるかないか」を判断基準にすると、ミスがなくなりますよ！
