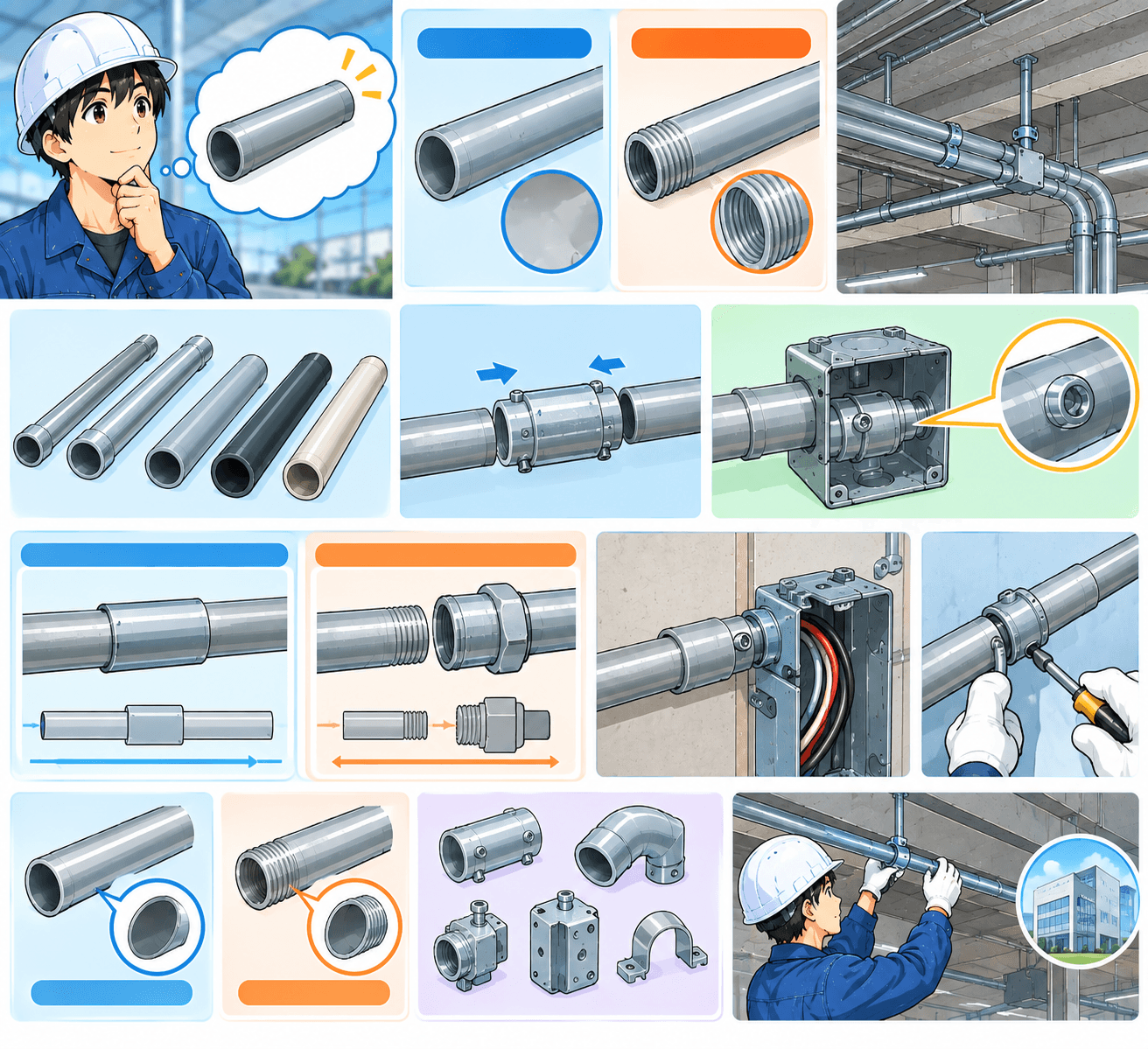

🔩 そもそも「ねじなし」ってどういう意味？

まず一番大事なところです。

ねじなし電線管の「ねじなし」とは、

👉 電線管そのものに接続用のねじ山を切っていない

という意味です。

普通のねじ付き電線管では、管の端にねじを切って、ねじ付きの付属品と接続します。

一方、ねじなし電線管は、

📏 電線管
　↓
⭕ ねじ山なし

という構造。

その代わりに、専用のカップリングやコネクタなどを使って接続します。

🛠️ じゃあ、どうやって管同士をつなぐの？

ここが「ねじなし電線管」の面白いところです。

例えば、

📏 電線管
　＋
🔧 ねじなしカップリング
　＋
📏 電線管

という形で接続します。

ねじなし電線管用のカップリングには、止めねじが付いています。

その止めねじを締め付けることで、電線管を固定します。

つまり、

「ねじなしなのに、ねじを使うやん！」

と思った人。

そうなんです😂

ここが初心者にとって一番ややこしいところです。

🤔 「ねじなし」なのに、なんでねじがあるの？

実は、

👉 ねじなし＝ねじを一切使わない

という意味ではありません。

正確には、

👉 電線管本体に接続用のねじを切っていない

という意味です。

カップリングなどの付属品には、接続のための止めねじが付いているものがあります。

なので、

📏 管本体
→ ねじ山なし

🔧 付属品
→ 止めねじで固定するタイプがある

ということです。

ここを覚えておけば、「ねじなしなのにねじあるやん！」問題は解決です😂

⚡ ねじなし電線管は何のために使う？

もちろん、目的は電線を保護することです。

電線やケーブルをそのまま露出させるのではなく、

⚡ 電線
↓
🛡️ 電線管
↓
🏢 建物内などに配管

という形で、電線を保護します。

ねじなし電線管は鋼製の電線管なので、露出配管などでも使われます。

🏗️ 「ねじ付き電線管」と何が違う？

ここで比較すると一気に分かりやすくなります👍

🔩 ねじ付き電線管

📏 電線管の端
↓
🔩 ねじ山を切る
↓
🔧 ねじ付きの付属品に接続

🔧 ねじなし電線管

📏 電線管の端
↓
⭕ ねじ山を切らない
↓
🔧 専用の付属品に差し込む
↓
🔩 止めねじなどで固定

という違いです。

つまり、

👉 接続方法が違う

ということですね。

⏱️ ねじなし電線管のメリットは？

大きなメリットの一つが、

👉 電線管にねじを切る作業が不要

ということです。

ねじ付き電線管では、必要に応じて管端部にねじを切る作業があります。

一方、ねじなし電線管は、そのためのねじ切りをしない工法を前提としています。

そのため、施工の省力化につながります。

🧰 例えるなら「パーツを差し込んで固定する」

イメージとしては、

🔩 ねじ付き
→ 「ねじ込んで固定する」

🔧 ねじなし
→ 「専用パーツに差し込んで、止めねじなどで固定する」

という違いです。

家具で例えるなら、

🪑 ねじ山を使って組み立てる方法

と、

🪑 専用のジョイント部品に差し込んで固定する方法

の違いに近いイメージです。

もちろん実際の施工は製品ごとの仕様に従う必要がありますが、考え方としてはこんな感じです。

🔧 カップリングも「ねじなし用」がある

ここはカップリングの記事ともつながります。

カップリングには、

🔩 ねじ付き電線管用

と、

🔧 ねじなし電線管用

があります。

ねじなし電線管用のカップリングは、電線管を差し込んで、止めねじによって接続します。

つまり、

「カップリングなら何でも使える」

わけではありません⚠️

電線管の種類に合わせて、適合する付属品を選ぶ必要があります。

📦 コネクタも「ねじなし用」がある

カップリングだけではありません。

電線管をボックスなどに接続するときに使う、

🔧 ねじなしコネクタ

などもあります。

例えば、

📏 ねじなし電線管
↓
🔧 ねじなしコネクタ
↓
📦 ボックス

というように接続します。

なので、

👉 「ねじなし電線管を使うなら、付属品もねじなし工法に対応したものを選ぶ」

と覚えておくと分かりやすいです。

📏 サイズにも種類がある

ねじなし電線管は、

E19
E25
E31
E39
E51
E63
E75

など、さまざまなサイズがあります。

Panasonicの公式ラインアップでも、E19～E75が掲載されています。

数字が大きくなるほど、基本的には管のサイズも大きくなります。

ただし、

👉 「数字が大きければ何でも入る」

というわけではありません。

中に通す電線やケーブル、施工条件などに合わせて適切なサイズを選びます。

🤔 ねじ付きより薄いって本当？

ここも特徴の一つです。

ねじなし電線管Eは、管自体にねじを切らないため、ねじ溝の厚さ分だけ薄くした設計になっています。

そのため、

👉 同じ外径でも内部のスペースを確保しやすい

というメリットがあります。

ただし、薄くなっている分、曲げ加工や曲げ戻しの際には管をつぶさないよう注意が必要です。メーカーも施工上の注意として案内しています。

🏢 どんなところで見かける？

ねじなし電線管は、建物の中の電気配線を保護するための電線管として使われます。

特に、

🏢 建物の設備配管
🏭 工場
🏬 商業施設
🏗️ 各種施設

などの電気設備工事で目にすることがあります。

露出配管のように、

「天井を見上げたら金属管が並んでいる」

という場所でも登場します。

🧑‍🔧 現場では「ねじ切りしなくていい」のがポイント

電気工事士の目線で考えると、

「ねじを切る作業がいらない」

というのは結構大きなポイントです。

電線管を必要な長さに加工して、

🔧 専用の付属品を使う
↓
🔩 止めねじで固定する
↓
📏 配管をつなげていく

という流れで施工できます。

もちろん、実際の施工では製品ごとの施工方法や工具、締め付け方法などを確認する必要があります。

⚠️ 「ねじなし＝簡単」とは限らない

ここは注意しておきたいところです。

ねじ切りが不要だからといって、

「誰でも適当に接続できる」

というわけではありません。

ねじなし電線管には、専用のカップリングやコネクタなどを使用します。

そして、接続部分が適切に固定されていることなど、施工方法を守る必要があります。

特に、

👉 電線管と付属品の組み合わせを間違えない

ことが重要です。

「見た目が入ったからOK」ではなく、メーカーの仕様や施工方法を確認するのが基本です。

🧠 「E管」と呼ばれることもある

現場では、

「E管持ってきて」

と言われることがあります。

この「E管」が、

👉 ねじなし電線管

を指している場合があります。

最初は、

「E管って何やねん😂」

となりますが、

📏 E管＝🔧 ねじなし電線管

と覚えておけばOKです。

🧩 「ねじなし電線管」と「VE管」は全然違う？

ここも電材初心者には重要です。

今回のねじなし電線管は、

👉 鋼製の電線管

です。

一方、以前の記事で紹介したVE管は、

👉 硬質ビニル製の電線管

です。

どちらも電線を保護するための電線管ですが、

🩶 ねじなし電線管
→ 鋼製

🔵 VE管
→ 硬質ビニル製

という違いがあります。

さらに接続方法や施工方法も違います。

電材を覚えるときは、

「電線管＝全部同じ」

と考えず、

👉 材質・構造・接続方法

まで見ると整理しやすくなります。

📝 まとめ

🔩 ねじなし電線管＝管本体に接続用のねじを切っていない鋼製電線管

📏 「E管」と呼ばれることもある

🔧 専用のカップリングやコネクタなどを使って接続する

🔩 ねじなしでも、付属品には止めねじが使われることがある

⏱️ 管自体のねじ切り作業が不要なのが大きな特徴

📏 E19、E25、E31……などサイズもいろいろある

⚠️ ねじなし電線管には、対応する専用付属品を使うことが重要

👉 「ねじなし＝ねじを一切使わない」ではなく、「管そのものに接続用のねじを切らない」

これを覚えておけばバッチリです👍

電材の名前って、一見するとややこしいですが、

「どこが普通と違うの？」

と考えると意外と覚えやすいんですよね⚡️
