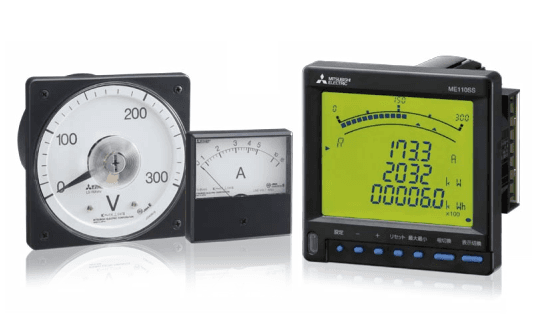

A・Vメーター単独機 vs マルチメーターの真価
電気計測器は、用途に合わせて「単独メーター」と「マルチメーター」を使い分けるのが鉄則です。 単独メーター（A/V計）は特定項目の常時監視に特化しています。回路に組み込んで使うため、操作不要で直感的な視認性に優れ、接続ミスも防げますが、汎用性には欠けます。 対してマルチメーターは、一台で電圧・電流・抵抗などを測定できる万能ツールです。携帯性が高く故障診断に最適ですが、測定ごとの設定切り替えが必要で、操作ミスによる短絡リスクもあります。 「定点観測の単独機」か「汎用調査のマルチか」、目的を見極めることが肝要です。
1. はじめに：なぜ「測る」機器は分かれているのか？
電気は目に見えません。そのため、回路が正常に動作しているか、あるいはどこに不具合があるかを知るためには、数値を「可視化」する計器が必要です。一般的に、特定の数値を常時監視するために盤面に組み込まれるのが「単独メーター（Aメーター・Vメーター）」であり、トラブルシューティングや実験の現場で持ち運んで使われるのが「マルチメーター」です。
「大は小を兼ねる」という言葉通りなら、マルチメーターがあれば十分な気がしますが、エンジニアリングの世界では今なお単独メーターが根強く支持されています。そこには、計測の「目的」と「信頼性」に関する深い理由があります。
2. Aメーター・Vメーター（単独機）の特性と役割
単独メーターとは、文字通り「電流（Ampere）」または「電圧（Volt）」のどちらか一方を測定することに特化した機器です。
Aメーター（電流計）
回路を流れる電子の量を測定します。測定の際は回路に対して直列に接続されるのが基本です。
構造的特徴： 内部抵抗が極めて小さく設計されており、回路の動作を邪魔せずに電流を通過させる役割を持ちます。
Vメーター（電圧計）
回路の2点間の電位差を測定します。測定の際は回路に対して並列に接続します。
構造的特徴： 内部抵抗が極めて大きく設計されており、計器側に電流が流れ込まないようにすることで、正確な電圧を検出します。
3. マルチメーター（回路計）の多機能性
マルチメーターは、一台の筐体の中に電流・電圧・抵抗、さらには導通チェックや周波数測定などの機能を凝縮したツールです。
アナログマルチメーター： 指針の振れで直感的に変化を読み取れる。
デジタルマルチメーター（DMM）： 数値を液晶で表示し、高精度かつ多機能。
内部のスイッチを切り替えることで、抵抗器や分流器を組み合わせ、回路構成を瞬時に変更して「Aメーター」にも「Vメーター」にも変身します。
4. 徹底比較：単独機 vs マルチメーター
比較項目 | A・Vメーター（単独機） | マルチメーター |
|---|---|---|
主な用途 | 常時監視、パネル組み込み | 診断、修理、実験、汎用 |
視認性 | 特定項目が常に表示され、一目でわかる | 切り替えが必要。複数同時確認は困難 |
精度と専門性 | 特定範囲に特化しており誤差が少ない | 汎用性が高いが、安価なものは精度にムラ |
設置性 | 固定設置が前提（盤面など） | 携帯性に優れる（持ち運び用） |
コスト | 1機能あたりの単価は高い | 多機能で1台分のためコスパが良い |
5. 単独メーター（A・V）を採用するメリット・デメリット
【メリット】
「専用」ゆえの直感的な視認性：
工場の制御盤や電源ユニットにおいて、「今の電流値は？」と思った瞬間に目が届く位置にある安心感は代えがたいものです。マルチメーターのようにダイヤルを回す手間も、電池切れを心配する必要も（アナログ式の場合）ありません。サンプリング速度とリアルタイム性：
特にアナログの単独メーターは、急激な負荷変動やノイズによる針の「振れ」をリアルタイムで視覚的に捉えることができます。デジタルのマルチメーターでは数値がパラパラと動いて読み取りにくい現象も、針の動きなら感覚的に理解できます。接続ミスの防止：
「電流計として使うつもりが電圧計の設定になっていた」というヒューマンエラーが起こりません。固定設置されているため、常に正しい接続状態で測定が維持されます。
【デメリット】
拡張性の欠如：
電圧を測りたければVメーター、電流ならAメーターと、機器を揃える必要があります。スペースを占有し、配線も複雑になります。測定範囲（レンジ）の固定：
多くの単体メーターは測定範囲が固定されています。例えば「10A計」で100Aを測ることはできず、分流器（シャント抵抗）などの外付け部品が必要になる場合があります。
6. マルチメーターを採用するメリット・デメリット
【メリット】
これ一台で完結する万能性：
電圧、電流、抵抗はもちろん、ダイオードテストやコンデンサ容量まで測れるモデルもあり、現場に持ち込む工具を最小限に抑えられます。高機能なデータ処理：
デジタルマルチメーター（DMM）の場合、最小値・最大値のホールド機能、PCへのデータ転送、相対値表示など、単独機には不可能なデータ解析が可能です。オートレンジ機能：
測定対象に合わせて最適な桁数を自動で選択してくれるため、レンジ設定ミスによる故障のリスクが低減されています。
【デメリット】
設定ミスの危険性：
最大のメリットは最大の弱点でもあります。「電流測定モード」のまま「コンセントの電圧」を測ろうとすると、マルチメーター内部で短絡（ショート）が起き、ヒューズが飛ぶか、最悪の場合は機器が爆発・焼損します。電池依存：
いざ使おうと思った時に電池が切れている、あるいは電池の電圧低下によって測定値に誤差が生じることがあります。複数項目の同時監視に弱い：
「電圧が下がった瞬間に電流がどう動いたか」を一台で同時に見ることは基本的にできません。
7. 実務での使い分け：どちらを選ぶべきか？
シーンA：工場の設備や自作電源のモニター
この場合は「単独メーター」一択です。常に状況を監視する必要がある場所では、操作不要で数値が見えることが安全に直結します。
シーンB：家電製品の修理や電子回路のデバッグ
この場合は「マルチメーター」が最適です。どこで電圧が途切れているか、この抵抗器は生きているかなど、多角的なチェックが求められるからです。
シーンC：大電流の測定（クランプメーターの活用）
実は電流測定において、回路を切り離して直列に繋ぐAメーターやマルチメーターは不便なことがあります。その場合は、電線を挟むだけで電流が測れる「クランプ式マルチメーター」が、マルチメーターの進化系として重宝されます。
8. まとめ：計測器は「目」である
A・Vメーター単独機は、特定の場所をじっと見守る「固定カメラ」のような存在です。対してマルチメーターは、あらゆる角度から分析を行う「顕微鏡兼望遠鏡」のような存在と言えるでしょう。
定点観測で安全性と信頼性をとるなら単独メーター。
汎用性と分析力で効率をとるならマルチメーター。
それぞれの特性を理解し、適切に使い分けることこそが、電気を安全に、そして正確に扱うための第一歩です。自分の作業スタイルや必要なデータが何であるかを一度整理し、最適な「目」を選んでみてください。
