ダクト型シロッコファンの種類とは？用途・特徴・選び方を徹底解説

ダクト型シロッコファンとは

ダクト型シロッコファンは、ダクト配管に接続して空気を搬送する遠心式送風機（シロッコファン）の一種です。多数の羽根を持つ円筒状のインペラが高速回転し、空気を遠心力で外側へ送り出すことで、安定した風量と高い静圧を発生させます。

シロッコファンの主な特徴

• 静圧が高く、ダクト配管が得意

• 風量が安定している

• 騒音が比較的少ない

• ビル空調や厨房排気に適している

このため、ビル換気設備・トイレ排気・厨房排気・空調設備など幅広く利用されています。

ダクト型シロッコファンの主な種類

① ダクト接続型（インライン型）

ダクト途中に設置する最も一般的なタイプです。

• ダクトの途中に設置可能

• 天井裏や設備スペースへの設置に最適

• 小型で住宅から店舗まで幅広く対応

主な用途：トイレ換気、浴室換気、店舗排気、事務所換気、24時間換気システムなど。

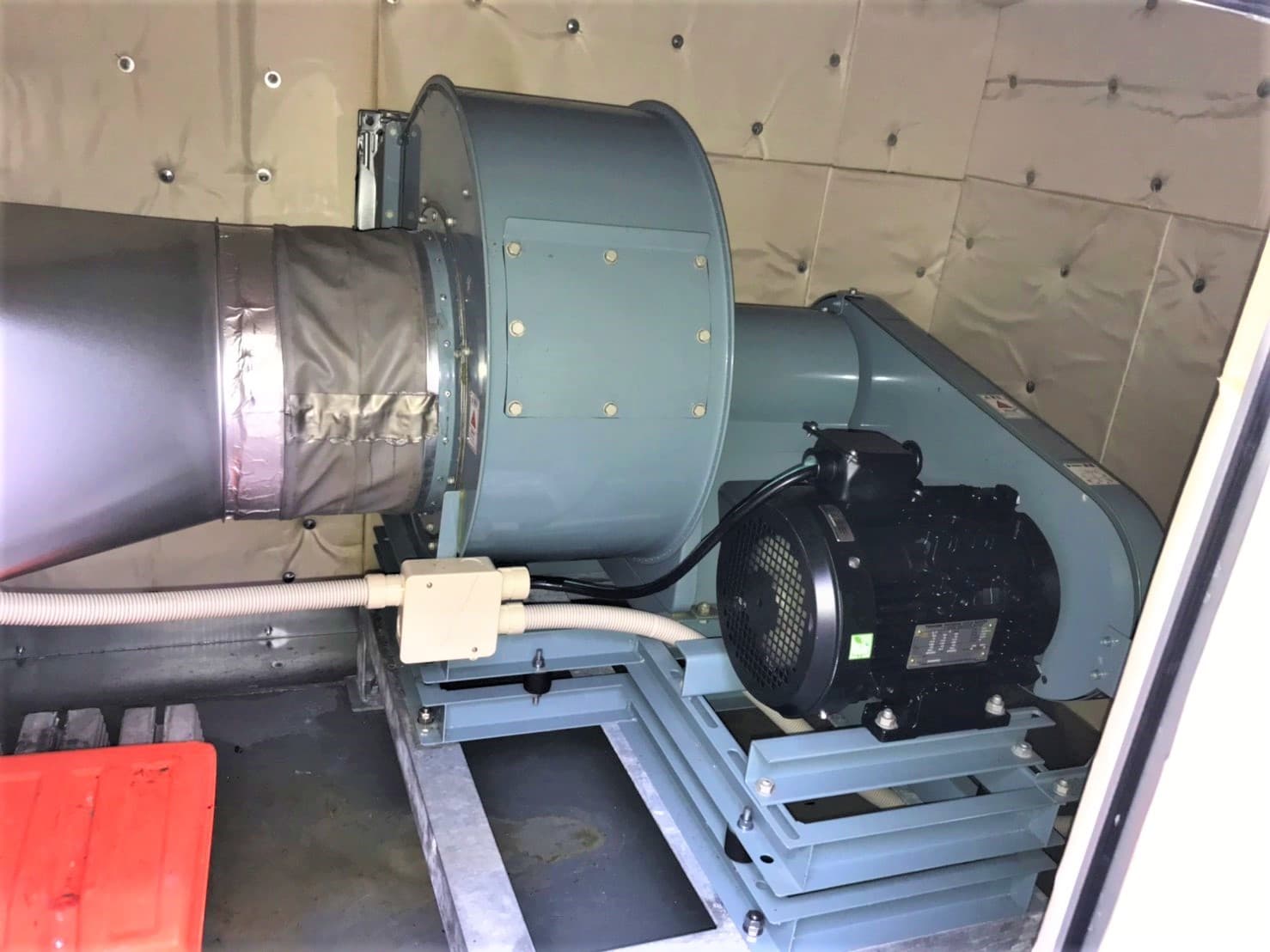

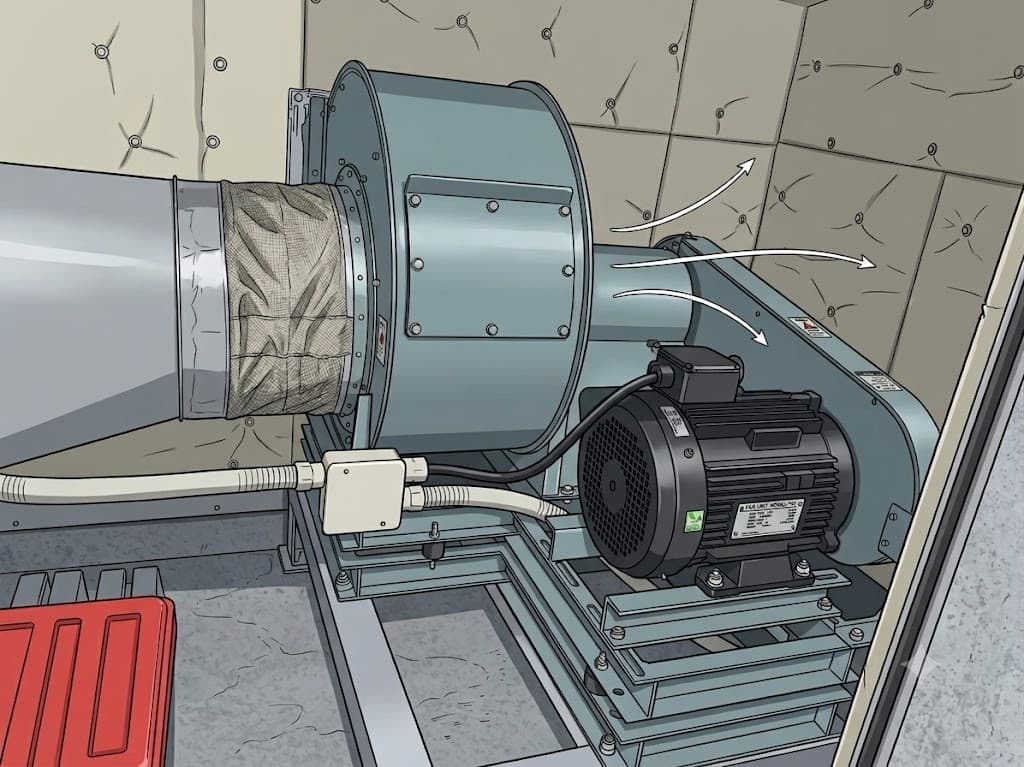

② キャビネット型

金属製の箱型ケースにファンとモーターを内蔵した大型タイプです。

• 高風量・高静圧

• メンテナンス性が高い

主な用途：ビル換気設備、大型店舗、工場、地下駐車場排気など。

③ 天吊り型

天井裏に吊り下げて設置するタイプです。

• 省スペース設置

• ダクト接続が容易

• メンテナンスがしやすい

主な用途：厨房排気、店舗換気、ビル設備など。

④ 消音型

防音材を内蔵した低騒音タイプのシロッコファンです。

• 騒音が小さい

• 住宅やホテルに適する

• 振動対策がされている

主な用途：ホテル、マンション、病院、オフィス等の静粛性が求められる場所。

シロッコファンとプロペラファンの違い

基本的な使い分け：
ダクト換気にはシロッコファン、壁排気にはプロペラファンが使われます。

ダクト型シロッコファンの選び方

1. 必要風量（㎥/h）の算出
   部屋体積と必要な換気回数から計算します。
   部屋体積 × 換気回数 = 必要風量
   例：50㎥ × 6回＝300㎥/h

2. 静圧（Pa）の確認
   ダクト、曲がり、フィルター、フードといった換気経路ごとの抵抗値を合計し、対応できるファンを選定します。

3. 騒音（dB）の考慮


   • 住宅：30〜40dB

   • オフィス：40〜50dB

   • 工場：50dB以上

4. 設置スペースの確認


   • 天井裏：インライン型

   • 機械室：キャビネット型

   • 厨房：天吊り型

主なメーカー

• 三菱電機

• パナソニック

• 東芝

• 日本キヤリア（旧東芝キヤリア）

• テラル

• 昭和電機

これらのメーカーは空調・換気設備向けに高効率ファンを豊富に製造・提供しています。

まとめ

ダクト型シロッコファンは、建物の換気や空調設備に不可欠な遠心式送風機です。用途に応じて適切な種類・風量・静圧・騒音・設置場所を選ぶことで、快適かつ効率的な室内環境を実現できます。
