電気工事の必需品：ラジアスクランプとは？役割・設置場所・正しい施工手順を徹底解説

普段、私たちが何気なく過ごしているオフィスビルや工場、商業施設。その壁裏や天井裏、屋外配管には、膨大な数の「電線管」が張り巡らされています。現場の電気工事技術者にとってはおなじみの定番部材でありながら、一般にはあまり知られていない重要パーツ——それがラジアスクランプです。
本記事では、ラジアスクランプの製品概要や役割、主な設置場所、そして失敗しない施工方法について詳しく解説します。

1. ラジアスクランプとは？（商品紹介と役割）

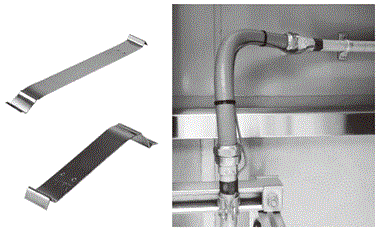

ラジアスクランプは、金属製電線管やボックス、各種配管にアース線（接地ボンド線）を確実かつスムーズに接続・固定するための金具（接地用クランプ）です。
電気設備技術基準において、金属管配管や金属製ボックスには、感電防止や漏電時の安全確保のためにアース（接地）を施すことが義務付けられています。

ラジアスクランプの特長とメリット

塗装の剥離作業が不要：配管表面の塗膜やメッキを削り落とす手間をかけず、クランプのツメや金属の圧着構造によって高い導電性を確保できます。
ペンチやプライヤー1つで施工可能：ネジ留め工具が不要で、帯状の金属を折り曲げて潰すだけで固定が完了します。
耐食性に優れた材質：主に銅製（C1020等）やステンレス製で作られており、経年劣化やサビに強い仕様です。
線径に応じたバリエーション：アース線の太さ（1.6mm、2.0mm、2.6mm、5.5sq、8sq、14sqなど）に合わせて最適なサイズを選択できます。

安全第一の現場において、「施工スピードの向上」と「確実な接地性能」を同時に両立できる優れものです。

2. 主な設置場所と使用環境

ラジアスクランプは、主に「金属管同士の接続部」や「配管とボックスの接続部」など、電位を等しく保つ（ボンディング）必要がある場所に設置されます。

主な設置ロケーション

アウトレットボックス・プルボックス周辺
金属管がボックスに接続する部分で、配管からボックスへの接地連続性を確保するために取り付けます。
金属製電線管のカップリング（継手）周辺
配管と配管をつなぐ箇所で電気的接続を確実にするため、継手をまたぐ形でボンド線を橋渡し（渡り配線）する際に使用されます。
可とう電線管（プリカチューブ等）との接続部
振動や曲げがある場所に使う可とう電線管の端部処理・接地接続部に設置します。
ビル・工場の電気室や受変電設備周辺
国土交通省の建築設備工事共通仕様書に基づいた厳格な接地施工が求められる現場で幅広く採用されています。

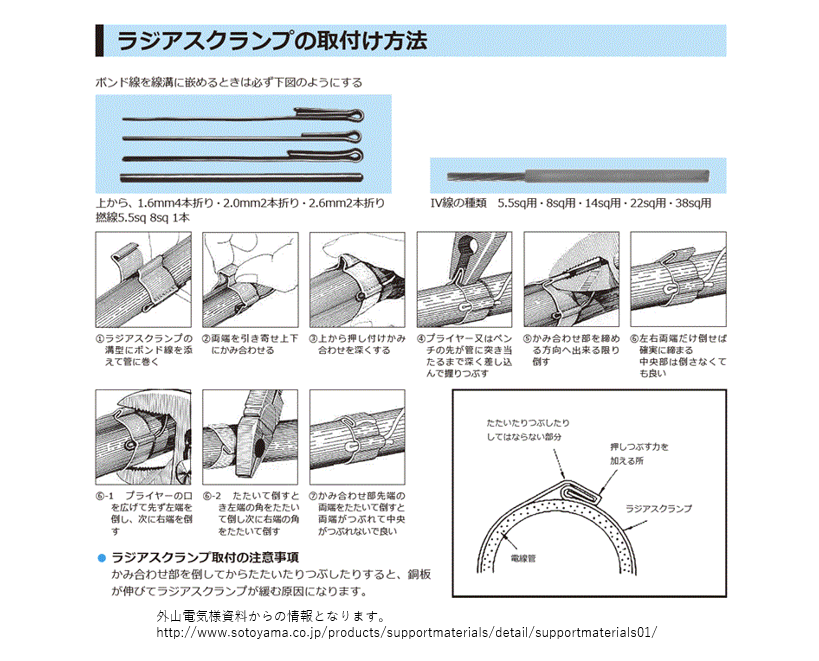

3. ラジアスクランプの施工手順（標準的な取り付け方）

施工自体はシンプルですが、確実に接地を取るためには正しい手順とコツが必要です。

アース線（ボンド線）の皮むきとセット:適切な長さに被覆を脱皮。
- 使用するアース線の被覆を適切な長さだけストリップ（皮むき）し、芯線を露出させます。ラジアスクランプのアース線挿入部に心線をしっかり差し込みます。
配管への巻き付け・位置決め:隙間がないようフィットさせる。
- 金属管やカップリングの周囲にラジアスクランプ本体を巻き付けます。配管の太さに応じて手でなじませ、たるみが残らないように配置します。
折り返しと圧着（ペンチ・プライヤー施工）:ツメを確実に噛み合わせる。
- クランプの先端（フック部・かしめ部）を重ね合わせ、ペンチやウォーターポンププライヤーを使って強力に押し潰します。金属同士がしっかり噛み合い、アース線が固定されたことを確認します。
導通確認・施工チェック:ガタつきがないか確認。
- 手で軽く引っ張り、抜けやガタつきがないか確認します。必要に応じてテスター等で導通チェックを行い、施工完了です。
