キュービクルモニターから次世代デマンド監視へ：電力管理の変遷と最新技術

1. はじめに：キュービクル管理の重要性

工場やビル、商業施設などで目にする金属製の箱「キュービクル（キュービクル式高圧受電設備）」。電力会社から送られてくる6,600Vもの高圧電力を、施設内で使用できる100Vや200Vに変換する、いわば建物の「心臓部」です。

この心臓部が今、どのような状態にあるのか。どれほどの電気を使い、異常は起きていないか。これらを可視化するためにかつて主流だったのが「キュービクルモニター」であり、現在は「デマンド監視装置」へとそのバトンが渡されています。

2. 伝説の銘機「キュービクルモニター」とは

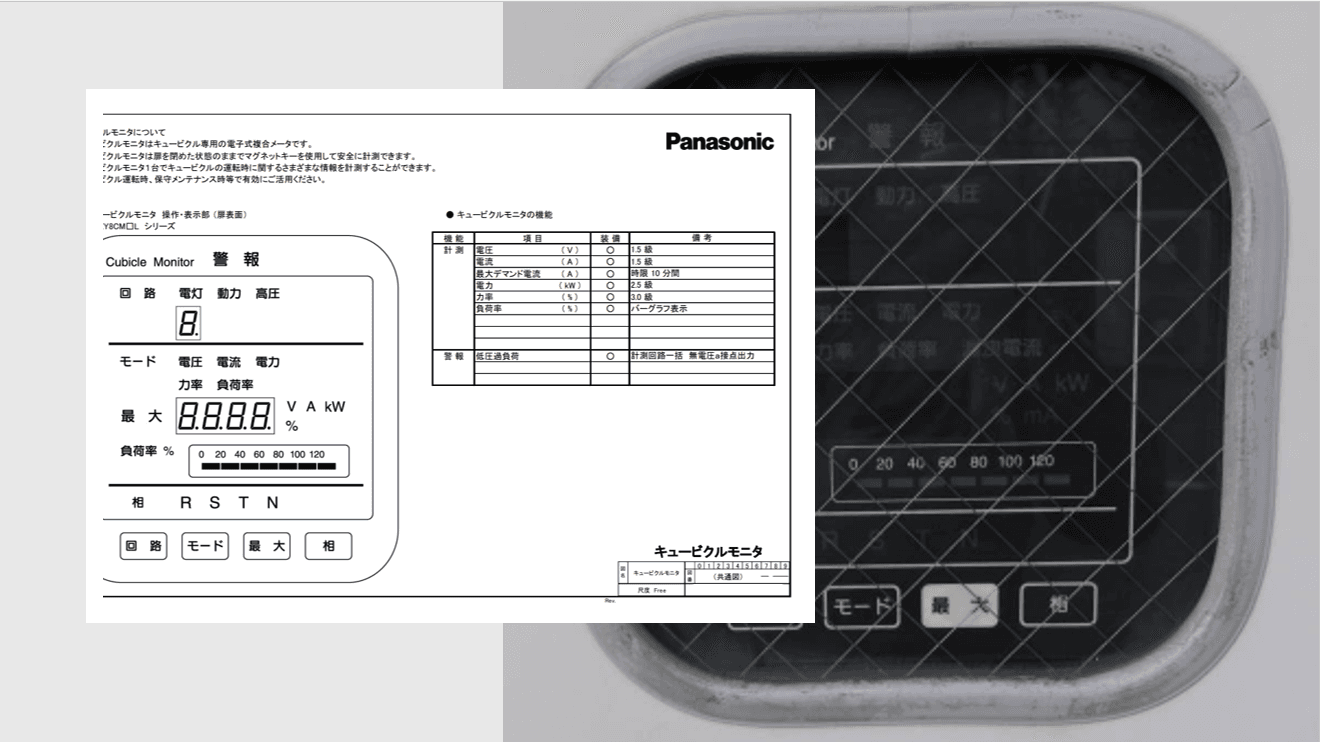

かつてパナソニック（旧 松下電工）から販売されていた「キュービクルモニター」は、電気管理の現場において画期的な製品でした。

キュービクルモニターの主な役割

それまでのキュービクル管理は、扉を開けて内部のメーターを目視確認するのが一般的でした。しかし、高電圧が流れる内部を確認するのは危険を伴い、またリアルタイムの数値把握も困難でした。

キュービクルモニターは、以下の機能をパッケージ化した装置として普及しました。

• 計測機能：電圧、電流、電力、力率などをデジタルで正確に計測。

• 監視機能：漏電や過電流などの異常が発生した際、警報を発する。

• 視認性の向上：扉を閉めた状態でも、表面のパネルや専用の表示器で稼働状況が一目でわかる。

なぜパナソニック製が普及したのか

パナソニックは配線器具やブレーカーのトップメーカーであり、キュービクル内部のコンポーネントとの親和性が非常に高かったことが理由に挙げられます。保守点検を行う電気主任技術者にとっても、操作が分かりやすく信頼性が高い「標準機」のような存在でした。

現在は生産終了となっていますが、現在でも稼働中の古い設備にはこのモニターが設置されているケースが多く、更新（リプレイス）の時期を迎えています。

3. 現代の主役「デマンド監視装置」への進化

キュービクルモニターが「今の状態を見る」ための装置だったのに対し、現代の装置は「未来の電気代をコントロールする」ためのデマンド監視装置（デマンドコントローラー）へと進化しました。

「デマンド」とは何か？

高圧受電契約における基本料金は、「30分間ごとの平均使用電力（デマンド値）」の最大値によって決まります。たった30分間でも大きな電気を使ってしまうと、その後1年間の基本料金が高止まりするという「1年間のペナルティ」のような仕組みがあります。

デマンド監視装置の役割

最新の装置は、単に電力を見るだけでなく、以下の動きを自動で行います。

1. 予測：30分間の終了時点で、目標値を超えそうかどうかを常に予測。

2. 警報：目標を超えそうになると、ブザーやメールで管理者に通知。

3. 制御（デマコン機能）：空調や一部の設備を自動で一時停止させ、強制的にピークをカットする。

4. 多様化する設置形態：キュービクルの「内」と「外」

以前のモニターは「キュービクルに組み込まれているもの」というイメージが強かったですが、現在のデマンド監視装置は、ニーズに合わせて設置場所や方式が多様化しています。

A. キュービクル「内」設置型（内蔵型）

新設のキュービクルや、大規模な改修時に選ばれる形態です。

• メリット：配線が露出せず、外観がスッキリする。電力計測用のトランス（CT/VT）から直接信号を取りやすいため精度が高い。

• デメリット：設置やメンテナンス時に、キュービクル内での作業（資格者による作業や停電が必要な場合がある）が必要。

B. キュービクル「外」設置型（後付け・壁掛け型）

既存の設備に「あとから追加」する場合に主流の形態です。

• メリット：キュービクル本体を改造せずに設置可能。事務所などの離れた場所でリアルタイムの数値を確認できる専用ディスプレイを設置できる。

• デメリット：外部への通信線や電源線の配線工事が必要。

C. クラウド・無線型（IoT連携）

近年急速に普及しているのが、データをインターネット経由で飛ばす方式です。

• 特徴：キュービクル内に設置した小型センサーから無線（特定小電力無線やLTE）でデータを送信し、PCやスマホのブラウザで確認します。

• 利点：複数拠点の電力状況を一括管理できるため、多店舗展開している企業などに適しています。

5. メーカー選びのポイント（特定の社名を出さない一般論として）

現在、多くのメーカーがデマンド監視装置を販売していますが、大きく分けて3つの勢力があります。

1. 重電・電機メーカー系：信頼性が極めて高く、自社製のキュービクルとの統合管理に強い。

2. 計測器・制御機器メーカー系：データの細かな分析や、空調などの自動制御（デマコン）の精度に定評がある。

3. エネルギーマネジメント・新電力系：クラウドを活用した「見える化」に特化しており、初期費用を抑えた月額制（サブスクリプション）モデルも多い。

自社の施設において「ただ見守りたいだけ（監視）」なのか、「電気代を劇的に下げたい（自動制御）」のかによって、選ぶべき機器のクラスが変わります。

6. まとめ：賢い運用で「コスト」を「利益」に

パナソニックのキュービクルモニターが切り拓いた「電力の可視化」という文化は、今や「デマンド管理」という経営戦略の一部となりました。

古いモニターが故障した際や、電気代の高騰に悩んでいる際は、単なる「置き換え」ではなく、最新のデマンド監視装置を導入することで、設備の安全性向上とコスト削減を同時に実現できます。

キュービクルは20年、30年と使い続ける設備です。その「目」となる監視装置を最新のものにアップデートすることは、施設のスマート化への第一歩と言えるでしょう。
