ユーピロンブッシング・シーピーキャップ・自在ブッシングの違いや使用場所は！

ユーピロンブッシング・シーピーキャップ・自在ブッシングの違いや使用場所

1. 電線保護部材（ブッシング類）の重要性

配線工事や盤の組込み作業において、電線の被覆トラブルを防ぐ保護部材（ブッシング類）は必須です。特に、電気設備や制御盤、配電盤では絶縁破壊（ショート・漏電）が重大な事故源となります。金属のノックアウト穴や配管端部は鋭利なバリが発生しやすく、電線被覆の損傷リスクが高まります。こうした事故を予防し、長期間電線を守るのがブッシング（端部保護具）です。用途や場所の条件に合わせて最適部材の選定が非常に重要です。

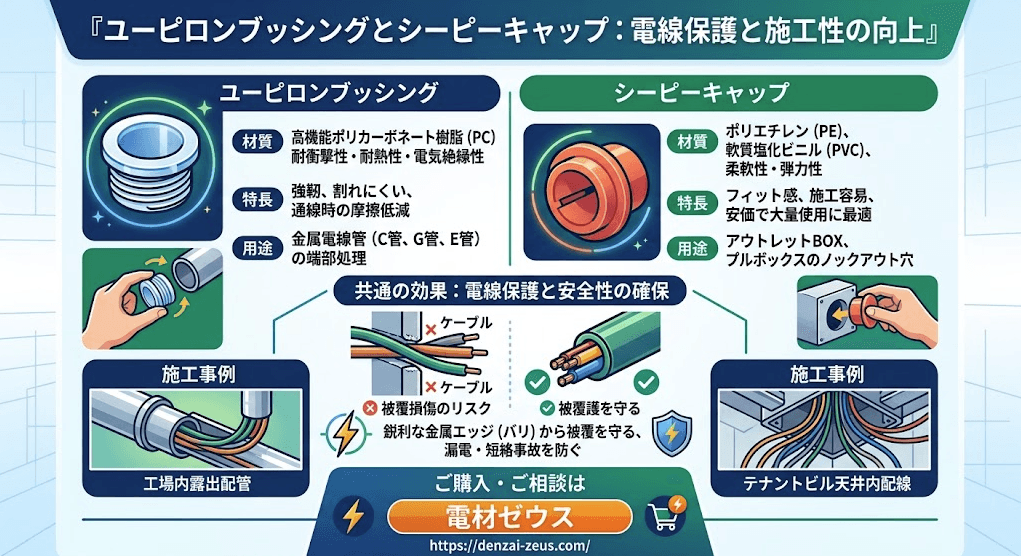

2. ユーピロンブッシング：高耐熱・高剛性の頼れる定番

材質と特徴

• 材質：ポリカーボネート樹脂（PC）

• 特長：

  • 抜群の機械的強度：衝撃に強く割れにくい

  • 高い耐熱性・自己消火性：火災時も延焼を抑制

  • 優れた電気絶縁性：高圧・低圧問わず高い絶縁性能

使用方法

1. ノックアウト穴に合うサイズを選定

2. 穴のフチにはめて爪やネジ込みで固定

3. ブッシング中央に電線・ケーブルを通す

導入事例・活用場所

• 工場内の制御盤・操作盤：高温・振動環境でも信頼性が高い

• ビル幹線配線：太いケーブルの被覆保護に採用

3. シーピーキャップ：電線管端部の保護と施工性アップ

材質と特徴

• 材質：ポリエチレン（PE）、合成樹脂（PVC等）

• 特長：

  • 柔軟性とフィット感：端部に簡単装着

  • 耐候性・耐薬品性：環境変化に強い

  • 施工の迅速化：被せるだけで取り付け可能

使用方法

1. 電線管サイズに合うキャップを準備

2. 管端に手ではめ込む

3. 電線やケーブルを通す

導入事例・活用場所

• 天井裏・床下の露出配管：切断バリ保護に必須

• アウトレットボックスからの引き出し部：端部養生に活用

4. 自在ブッシング：自由な形・長さに対応する万能プレーヤー

材質と特徴

• 材質：ポリエチレン（PE）、ナイロン、軟質塩化ビニル（PVC）など

• 特長：

  • 形状を選ばない自由度：丸穴、長方形、異形穴にも対応

  • コストパフォーマンスと汎用性：様々な開口部に対応

  • 柔軟な切り売り使用：必要な長さにカット可能

使用方法

1. 開口部外周長に合わせてカット

2. 鉄板エッジに押し込んで取り付け

3. 角や継ぎ目を接着剤等で補強・固定、電線を通す

導入事例・活用場所

• 特注制御盤・試作機械の配線穴：特殊形状・板金穴の保護に最適

• ラック・筐体のメンテナンス配線：後付け穴の即時エッジ保護に

5. 3種類の比較と使い分けのポイント

6. まとめ：部材選定で施工の安全と効率を手に入れよう

電線管やアウトレットボックス、各種制御盤での配線施工において、ブッシングやキャップ類は小さいながら事故を防ぐ重要部品です。

• 高耐久・耐熱環境には ユーピロンブッシング

• 電線管端部の確実な保護には シーピーキャップ

• 異形穴やサイズ変更には 自在ブッシング

作業現場の条件や環境に合わせて、最適な部材選定で安全・安心な電気工事を実現しましょう。
