タイル割れ防止！納めしろ付継枠１－３連用で美しく施工！

タイル割れ防止！納めしろ付継枠１－３連用で美しく施工！

JIMBOからの新発売―NEW PRODUCTS！
ホテルの客室リニューアルやラグジュアリーな商業施設設計で、タイル・エコカラット・天然石など高意匠素材が選ばれるケースが非常に増えています。こうした壁材は高級感と洗練さをもたらす一方、現場では「スイッチやコンセントなど配線器具の取り付け」で悩みが尽きませんでした。

従来はデリケートな壁材に配線器具を直接固定していたため、ネジ締めの圧力でタイルが割れたり、器具が傾くなど美観に影響するトラブルが絶えませんでした。

そうした悩みを劇的に解決する画期的な新製品が、神保電器（JIMBO）から2026年7月発売の『納めしろ付継枠1〜3連用』です。本記事では、この注目製品の特長・魅力・施工メリットや「施工前の確認事項」まで徹底解説します。ホテル価値最大化を目指す方はぜひご一読ください。

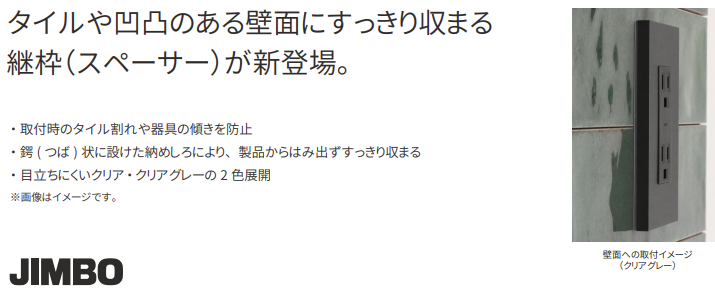

1. タイル割れや器具の傾きを防止する画期的な構造

『納めしろ付継枠（QAT-10）』最大のメリットは、デリケートなタイル壁面でも「タイルの割れ」「器具の傾き」を根本から防ぐ点です。

• 壁表面の強度や凹凸に左右されず、壁下地（埋込ボックス等）へ安定して取り付けが可能な屋内専用継枠。

• ネジ締めの負荷が直接壁材に加わらず、タイルの破損リスクを極限まで低減。

• 壁面の凹凸による器具の傾きを防ぎ、スイッチやコンセントを常に水平・均一・美しく固定。

• 施工の手戻りや材料ロスを防ぎ、確実かつスピーディに現場作業をサポート。

2. 「鍔（つば）状の納めしろ」で完璧な美観を実現

製品の大きなイノベーションは、「鍔状の納めしろ」による美しい仕上がりです。

• 通常はタイルを四角く切り欠き設置するため、切断面の粗や欠けが目立ちやすい。

• 『QAT-10』は切り欠き寸法が製品外形より一回り小さく設定可能。

• 鍔状の納めしろが粗い切断面を完全に覆い隠し、コバ面が露出せず、空間のラグジュアリー感を損ないません。

• まるで壁面と一体化したような、非の打ちどころがない美しい仕上がりを実現。

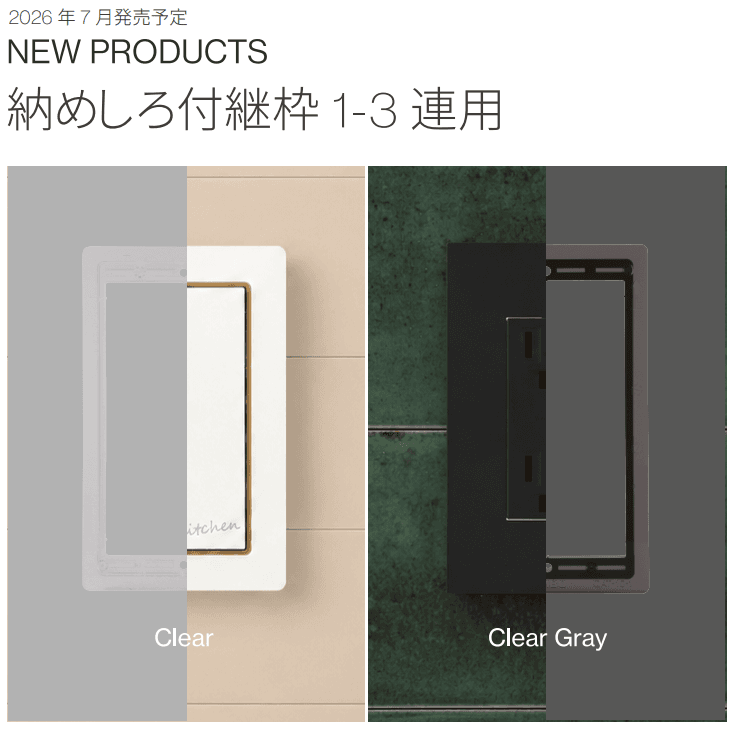

3. おしゃれ空間を演出する「クリア」「クリアグレー」の2色展開

• クリア（CLR）：白や明るい色調のタイル・ガラスタイルの美しさを損なわず自然になじむ

• クリアグレー（CGY）：ダークトーンやグレー・大理石調タイルなどトレンド素材に最適。空間をモダンで洗練された印象に仕上げ

主張しすぎないデザインで、スイッチ・コンセントまわりをおしゃれな空間にシームレスに演出します。

4. 充実のラインナップ（1連用・2連用・3連用）

客室ベッドサイドや洗面・浴室まわりまで、統一感ある美観を演出します。

5. 施工前に必ず確認すべき「施工前確認事項」

1. 推奨取付枠と推奨はさみ金具


   • 推奨取付枠：BS-C、BS-K、NWS-C、NS-C（JIMBO製調光器/コンセント等の枠一体品含む）

   • 推奨はさみ金具（JIS埋込ボックス対応）：
     1連用：8651／2連用：8652CT／3連用：8653CT

2. 使用不可のはさみ金具について
   8661、BH-6、BH-12、BH-18、BS-P-1、BS-P-2、BS-P-3は使用不可（他社製はメーカー要確認）

3. 推奨タイル厚


   • 8mm以上推奨

   • 8mm未満だと隙間が大きくなり美観に影響。タイル選定時は厚みも要確認

4. 取付ねじの長さと締付トルクの注意点

   • 本製品使用で取付面が壁下地より12mm手前へ。標準ネジでは長さ不足のおそれあり。適切な取付ネジを準備

   • 締付トルクは0.4N・m以下厳守、手回し工具で丁寧に締付け

まとめ：美しさと安全性を高めるリニューアルに最適なソリューション

『納めしろ付継枠1〜3連用（QAT-10）』は、タイル割れ・傾きを防いで美しい仕上がりと高い安全性を両立。独自構造と2色展開でホテルの価値をさらに高める逸品です。

ホテルのリニューアルや客室のハイグレード化、電気設備リニューアル検討中のオーナー様・設計会社様・施工管理者様には、ぜひ本製品の導入をご検討ください。
