ハンドホールの役割とは？用途・マンホールとの違い・設置基準まで徹底解説

ハンドホールの主な役割

1. 地中配線の点検・保守を容易にする

ハンドホールの最大の役割は、地中に埋設されたケーブルの点検や保守を容易にすることです。設置することで以下の作業が可能となります。

• ケーブルの劣化・損傷確認

• 接続部の緩みや腐食チェック

• 絶縁不良や断線の点検

トラブル発生時には掘削範囲を最小限に抑えられるため、復旧時間とコスト削減に大きく貢献します。

2. ケーブルの分岐・接続作業の拠点

地中配線の現場では、ケーブルの分岐や接続が必要となる場合が多く、ハンドホールがその作業スペースとして利用されます。

• 幹線から支線への分岐

• 通信回線の中継

• 制御線・信号線の接続

電気設備では、接続部の施工品質が安全性に直結するため、確実な作業空間を確保できるハンドホールは重要です。

3. 設備トラブル時の迅速な対応

地中設備の故障は場所特定に時間がかかりますが、ハンドホールを適切に設置することで以下の利点があります。

• 故障箇所の特定が容易

• 必要最小限の掘削で対応可能

• 周辺設備や舗装への影響軽減

これにより、災害時や緊急時の復旧性も向上します。

マンホールとの違い

簡易的・局所的な作業はハンドホール、人的作業を伴う大規模設備はマンホールです。

ハンドホールの設置場所と用途例

• 電気設備分野

  • 高圧・低圧ケーブルの中継

  • 屋外キュービクルへの引込部

  • 照明・動力回路の分岐

• 通信・弱電設備

  • 光ファイバーケーブルの中継

  • LAN・防犯カメラ配線

  • インターホン・放送設備

• 再生可能エネルギー設備

  • 太陽光発電所の集電盤周り

  • PCS（パワコン）間の配線管理

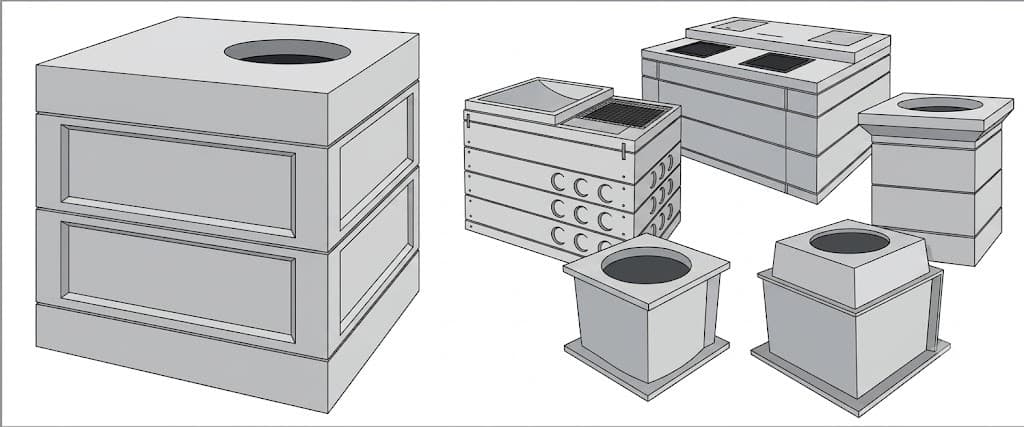

ハンドホールの種類

• 材質による分類

  • コンクリート製：耐久性が高く車両荷重にも対応

  • 樹脂製（FRP・PE）：軽量で施工性が良い

• サイズによる分類

  • 小型（400角程度）

  • 中型（600角程度）

  • 大型（800角以上）

用途・ケーブル本数・作業内容に応じて適切なサイズ選定が重要です。

ハンドホール設置時の注意点

• 排水対策
  雨水が溜まりやすいため、砕石敷き・排水穴加工・防水蓋の活用など対策が必須です。

• 耐荷重の確認
  T-2、T-6、T-14など、通行する車両の荷重区分に合わせて蓋や本体を選定します。

• メンテナンス性
  将来の増設や改修を考慮し、ケーブル余長や作業スペースに余裕を持たせる設計が求められます。

ハンドホールが果たすインフラとしての重要性

一見すると地味な設備ですが、ハンドホールは電気・通信インフラを支える縁の下の力持ちです。

• 点検不可

• 修理困難

• 大規模掘削が必要

こうしたリスクを回避するためにも、設計段階からハンドホールの役割を正しく理解し、将来を見据えた配置・選定が重要です。

まとめ｜ハンドホールの役割を理解し、安全で効率的な設備構築を

• 地中配線の点検・保守

• ケーブルの分岐・接続

• トラブル時の迅速対応

マンホールとの違いを理解し、用途や設置環境に合った選定・施工を行うことで、設備の安全性・保守性・コスト効率を大きく高められます。電気・通信インフラを支える重要部材として、その役割をしっかり理解しましょう。
