電気が家庭に届くまでの仕組みを３つのステップで簡単解説！

はじめに：コンセントの向こう側はどうなっている？

現代社会において、電気は水や空気と同じくらい生活に欠かせないライフラインです。

私たちが家で使っている電気の多くは、海沿いや山間部にある遠く離れた「発電所」で作られています。

しかし、発電所で作られた電気が、そのまま一直線に家庭のコンセントに繋がっているわけではありません。

電気を安全に、そして無駄なく届けるために、途中でさまざまな設備を経由する壮大なリレーが行われているのです。

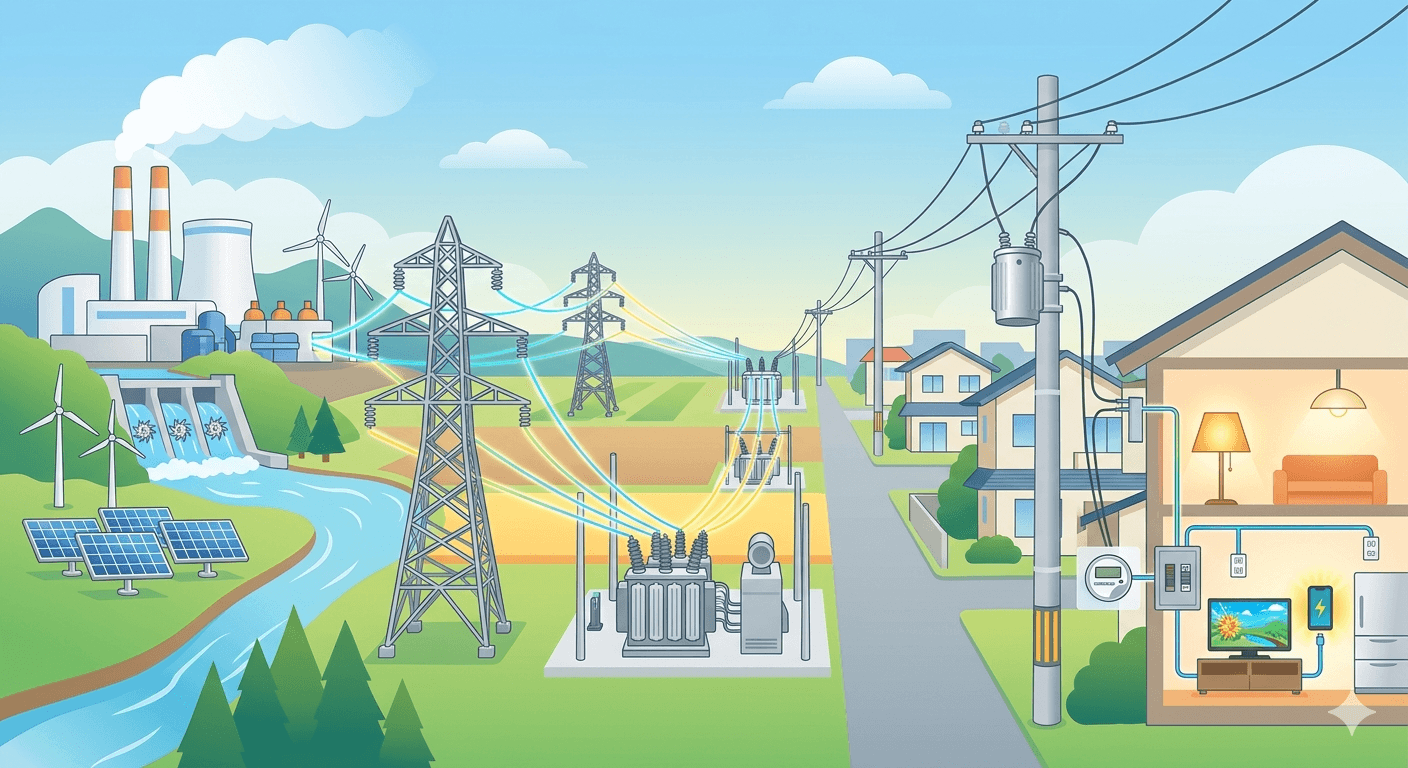

電気が家庭に届くまでの3つのステップ

電気が作られてから私たちの元に届くまでには、大きく分けて「発電（つくる）」「送電（おくる）」「配電（くばる）」という3つのステップがあります。

ステップ1：発電所で電気をつくる（発電）

最初のスタート地点は「発電所」です。日本では主に以下のような方法で電気が作られています。

• 火力発電：石油、石炭、天然ガスなどを燃やしてタービンを回す

• 水力発電：高いところから水を落とす勢いでタービンを回す

• 原子力発電：ウランの核分裂による熱を利用してタービンを回す

• 再生可能エネルギー：太陽光、風力、地熱など自然の力を利用する

発電所で作られたばかりの電気は、なんと数千ボルトから2万ボルトという非常に高い電圧（電気を押し出す力）を持っています。

ステップ2：変電所を通りながら電気を送る（送電）

発電所で作られた電気は、太い「送電線」を通って街を目指します。この電気を送るプロセスを「送電」と呼びます。

ここで重要な役割を果たすのが「変電所」です。 実は、発電所を出た電気は、一度27万ボルトから50万ボルトという超高電圧に引き上げられます。

なぜなら、電気は電線を通って長い距離を移動する間に、熱となって一部が逃げてしまう（送電ロス）性質があるからです。電圧を高くすればするほど、この無駄を減らすことができます。

しかし、50万ボルトのままでは危険すぎて街に持ち込むことはできません。そこで、街に近づくにつれて「超高圧変電所」→「一次変電所」→「中間変電所」→「配電用変電所」と、いくつもの変電所をバケツリレーのように経由し、段階的に電圧を下げていきます。

ステップ3：家庭で使える電圧に下げる（配電）

街の近くにある「配電用変電所」にたどり着く頃には、電圧は6,600ボルトまで下がっています。

ここから各地域、そして各家庭へと電気を細かく配っていくプロセスが「配電」です。

皆さんの家の近くにある「電柱」を思い浮かべてみてください。

電柱の上の方に、グレーのポリバケツのような形をした機器がついているのを見たことはありませんか？

あれは「柱上変圧器（トランス）」と呼ばれる重要な設備です。

このトランスが、6,600ボルトの電気を、私たちが家庭で安全に使える100ボルト（または200ボルト）まで最終的に下げてくれているのです。

知っておきたい！家庭にある電気の「玄関口」

柱上変圧器で100ボルトになった電気は、「引込線」という細い電線を通って、いよいよ各家庭の建物へと入ってきます。

ここにも、安全に電気を使うための大切な設備があります。

1. スマートメーター（電力量計）

建物の外壁などに取り付けられているメーターです。かつては円盤が回るアナログ式でしたが、現在はデジタルの「スマートメーター」が主流です。ここで、各家庭が「どれくらい電気を使ったか」を正確に計量し、そのデータを電力会社へ自動的に通信しています。

2. 分電盤（ブレーカー）

家の中の玄関や洗面所などの壁の上部にある、スイッチがたくさん並んだ箱のことです。分電盤は、いわば家庭の電気の見張り番です。

外から送られてきた電気を、リビング、キッチン、お風呂場など各部屋のコンセントや照明へと振り分けます。

さらに、電気を使いすぎたり、どこかで電気が漏れたり（漏電）した場合には、自動的にスイッチ（ブレーカー）を落として電気を遮断し、火災などの重大な事故を未然に防ぐという非常に重要な役割を担っています。

まとめ：当たり前にある電気の裏側には、無数の「電設資材」がある

いかがでしたでしょうか。私たちが何気なく使っている電気は、以下のような道のりを経て届いています。

1. 発電所で電気をつくる

2. 送電線を通り、変電所で少しずつ電圧を下げる（送電）

3. 電柱のトランスで100Vに下げ、各家庭へ配る（配電）

発電所から何百キロという長い道のりを経て、一瞬で私たちの元に届く電気。

その安全で安定した供給の裏側には、鉄塔、電線、変圧器、スマートメーター、そして家庭内の分電盤やコンセントに至るまで、数え切れないほどの「電設資材」が使われています。

次回、道を歩いていて電柱を見上げたり、家でコンセントにプラグを挿したりする時は、ぜひ「遠くの発電所から旅をしてきた電気」と、それを支える設備に少しだけ思いを馳せてみてくださいね。
