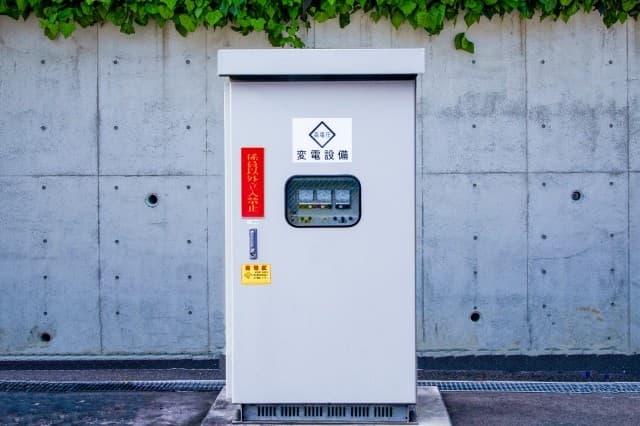

将来を見据えたキュービクルの設置場所選び

結論：将来性を考えると「屋外の地上（1階）」が最適な選択

将来の機器入れ替え工事や日常メンテナンス、コストパフォーマンスを総合的に判断すると、キュービクルの設置場所は屋外の地上（1階）がベストです。

敷地の状況によっては屋上や屋内、地下が検討されるケースもあります。一方で、将来的なリスクや追加コストが発生しやすい点に注意を払う必要があります。

設置場所ごとのメリット・デメリット比較

設置場所ごとの将来的な評価と特徴を下表にまとめました。

将来後悔しないための設置場所選び 5つのポイント

1. 15〜20年後の「機器更新（搬入・搬出ルート）」を計算に入れる

キュービクルは設置して終わりではありません。15〜20年経過すると、内部のトランス（変圧器）やコンデンサ、本体ごとの交換作業を伴います。

• 横付けスペースの確保: トラックやレッカー車がすぐ近くまで入れる状態を作ります。

• 通路幅の確保: 機器を運び出すルート上に、後から壁や障害物を設置しない運用を徹底します。

搬入出ルートが確保されていない状況では、更新時に手作業での分解搬出や特殊重機の手配が必要です。結果として工事費用が通常の2倍以上に膨らむケースが生じます。

2. 水害（浸水）リスクと「基礎のかさ上げ」対策

近年のゲリラ豪雨や河川の氾濫による浸水被害は増加傾向にあります。
キュービクルが冠水した場合、施設全体が長期間停電し、事業継続（BCP）に重大な支障をきたす事態につながります。

• 地上設置における対応: 基礎架台を30cm〜50cm程度高くして設置します。

• 地下設置における対応: やむを得ず地下に置く場合は、防水扉や排水ポンプの二重化を徹底します。

3. 法定の「離隔距離（保有距離）」と増設余裕

キュービクルの周囲には、消防法や電気設備技術基準に基づき、点検・保安のためのスペース（保有距離）を空ける義務が存在します。

• 点検用スペース: 周囲0.6m〜1.0m以上の空間を確保します。

• 増設用スペース: 電気自動車（EV）充電器の導入や設備の増強でトランスを追加する可能性を見越し、あらかじめ1面〜2面分の空き区画を残すと安心です。

4. 塩害・風害・直射日光への配慮

屋外に設置するケースでは、設置環境に応じた耐候仕様の選定が求められます。

• 塩害地域（海岸近く）での対応: ステンレス製（SUS）の耐塩仕様キュービクルを採用します。

• 直射日光・高温への対応: 内部温度の上昇を防ぐため、日陰になる場所を選ぶか、換気扇・遮熱塗装を施します。

5. 防犯と安全性の確保

キュービクルには高圧電流が流れているため、第三者が容易に触れられない環境づくりが欠かせません。

• フェンスの設置: 屋外設置時は周囲にフェンスや柵を設け、施錠管理を徹底します。

• 標識の掲出: 「高圧危険」など関係者以外立ち入り禁止の表示を明確に行います。

まとめ

キュービクルの設置場所を決定する際は、導入時のスペース効率に加えて「15〜20年後の更新コスト」「水害リスク」「日常のメンテナンス性」の調和を目指す姿勢が求められます。

屋外地上（1階）に基礎を高くした状態で設置し、周囲に重機が入れる搬入ルートと増設スペースを残す方法が、コストとリスクを最小限に抑えます。

建物の構造や敷地面積によって最善策は変化するため、設計段階から電気工事士や保安管理業者などの専門家と協議を重ねながら計画を進めてください。
