未来工業のウオルボックス（ウォルボックス）徹底解剖！種類・色・形・用途から選定ポイントまで

未来工業のウオルボックス（ウォルボックス）徹底解剖！種類・色・形・用途から選定ポイントまで

電設資材の現場において、屋外設置用プラスチック製防雨ボックスの代名詞とも言えるのが、未来工業株式会社が製造・販売する「ウオルボックス（ウォルボックス）」です。

電気工事士や設備業者の間で「ウオルボックスといえば未来工業」と認知されるほど高い評価とシェアを獲得しています。しかし、いざ製品を選ぼうとすると、そのバリエーションの多さに圧倒される方も少なくありません。

• タテ型とヨコ型はどう使い分ける？

• 屋根ありと屋根なし、透明蓋の違いは？

• カラーバリエーションや用途に応じた最適解は？

本記事では、未来工業のウオルボックスについて、種類、形状、カラー、用途、施工上のメリットまで網羅して分かりやすく徹底解説します。

1. 未来工業の「ウオルボックス」とは？基本性能と特徴

「ウオルボックス」は、屋外・屋内に各種電気機器、ブレーカー（ELB・MCCB）、スイッチ、通信機器、計測器などを収納し、雨水やホコリから保護するためのプラスチック製防雨キャビネット（防雨ボックス）です。

• 軽量かつ優れた作業性・耐候性
  金属製の配電盤・キャビネットと比べて軽量。高所作業や一人作業での施工負担を大幅軽減。自己消火性樹脂採用で耐衝撃性・耐候性にも優れています。

• アース工事が不要
  樹脂製なので絶縁性抜群。金属製ボックスのようなアース工事が不要で工期短縮・コスト削減可能。

• 高い防雨構造（IPX3～IP44相当）
  防雨構造を施し、CA200やIP表示規格に準拠。強風の雨も防ぎ、機器をしっかり守ります。

• 施工性を高める工夫

  • 木板ベース / 取付自在板・プラスチック基台で設置しやすい

  • ワンタッチ着脱式の屋根・扉で配線作業もスムーズ

  • バンド通し穴で電柱や丸柱への簡単固定

2. 形状・スタイルによる分類と特徴

設置場所や収納機器に応じて、多様な形状が用意されています。

① タテ型（縦型）

• スマートな縦長形状

• 単体ELBやタイマー・1〜2回路ブレーカー等の収納に最適

• 省スペース設置ができる

② ヨコ型（横型）

• 幅広形状

• 複数ブレーカーや通信用端末の横配置に適する

• 配線しやすく複合制御盤などにおすすめ

③ 屋根付き vs 屋根なし

• 屋根付き：雨水侵入・溜まりを防ぐ庇構造。屋外直射環境必須。

• 屋根なし：フラット形状。軒下や室内設置に適する。

④ 屋根一体型・ハイグレードタイプ

• 屋根一体型：継ぎ目が少なく雨水侵入防止＆美しい外観

• ハイグレード：意匠性UP＆高防塵防水性能

3. 蓋（扉）の種類と用途別の選び方

① 標準不透明扉（同色カバー）

• 同色樹脂製カバーで標準タイプ

• 機器を隠せ、劣化や防犯対策にも優れる

② 透明蓋（クリアカバー / 透明扉）

• 内部が見える透明/半透明ポリカーボネート製

• メーター読み・ブレーカー状態確認・表示灯チェックが簡単

③ 鍵付（鍵穴/南京錠/キーロック式）

• シリンダー錠標準装備や南京錠対応

• いたずら・無断操作・盗電を防止

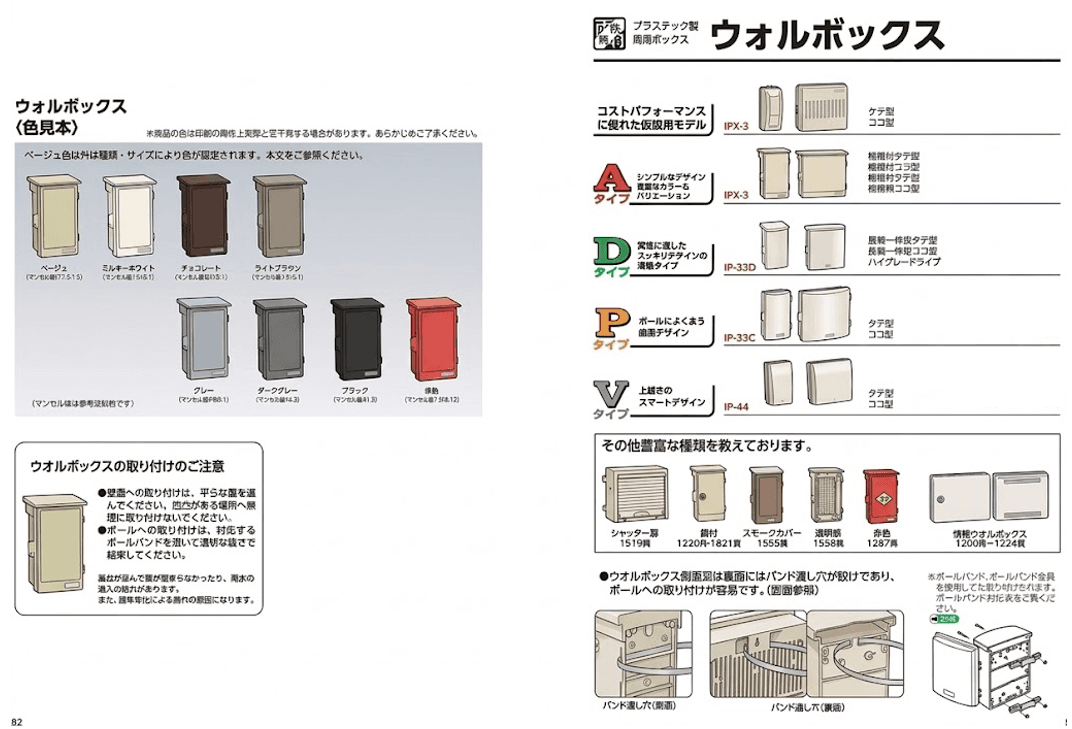

4. 豊富で魅力的なカラーバリエーション

5. シリーズ別の特徴と用途一覧

• Aタイプ（標準WB-Aシリーズ）


  • 最もポピュラーなフラッグシップモデル

  • タテ・ヨコ、屋根付・無、1型〜18型まで豊富、木板ベース標準

  • 用途：漏電遮断器、分電盤、コンセントボックス、仮設電源等

• Dタイプ（薄型）


  • 奥行き薄型のスマートデザイン

  • 狭い壁面・通路で出っ張りを抑えたい時に

• 情報ウオルボックス（WBJシリーズ）


  • 通信ネットワーク専用。通気性・放熱性バツグン

  • 余長収納トレイや樹脂基台、屋内外用を用意

  • 用途：光接続箱、ルーター・ONU機器収納、防犯カメラ用等

• プラスチック基台タイプ（WBV等）


  • 木板ベースではなく樹脂製自由基台内蔵

  • 加工性・耐久性良好。木粉や腐食ゼロ

  • 用途：湿気多い場所や長期屋外設置、クリーン現場

6. ウオルボックス選定時の重要チェックポイント

1. 設置環境（屋外 or 屋内）：屋外は屋根付・防雨対応（IPX3以上）必須。軒下や室内は屋根無・コンパクト可。

2. 収納機器の寸法と「有効フカサ」：扉閉時に機器と干渉ないか必ず確認。

3. ブレーカーの取付スペース（AF・極数）：カタログ記載寸法をチェックし、収納数・サイズに合わせて選定。

4. 開口ノックアウトと配線経路：ノック穴位置・数と配線計画の適合を確認。

5. 建築物の外観に合わせた色選定：壁面や配管色に合わせると美観アップ。

7. まとめ：現場に最適なウオルボックスを選ぼう

未来工業のウオルボックスは、耐候性・安全性・施工性のすべてを高次元で兼ね備えた、電気工事のプロにとって必須のパートナーです。

タテ型・ヨコ型の形状、屋根の有無、透明蓋・鍵付仕様、カラー展開など、施工環境や意匠性にピッタリフィットする1台が見つかります。
