ビル屋上『構造計算書』とは！

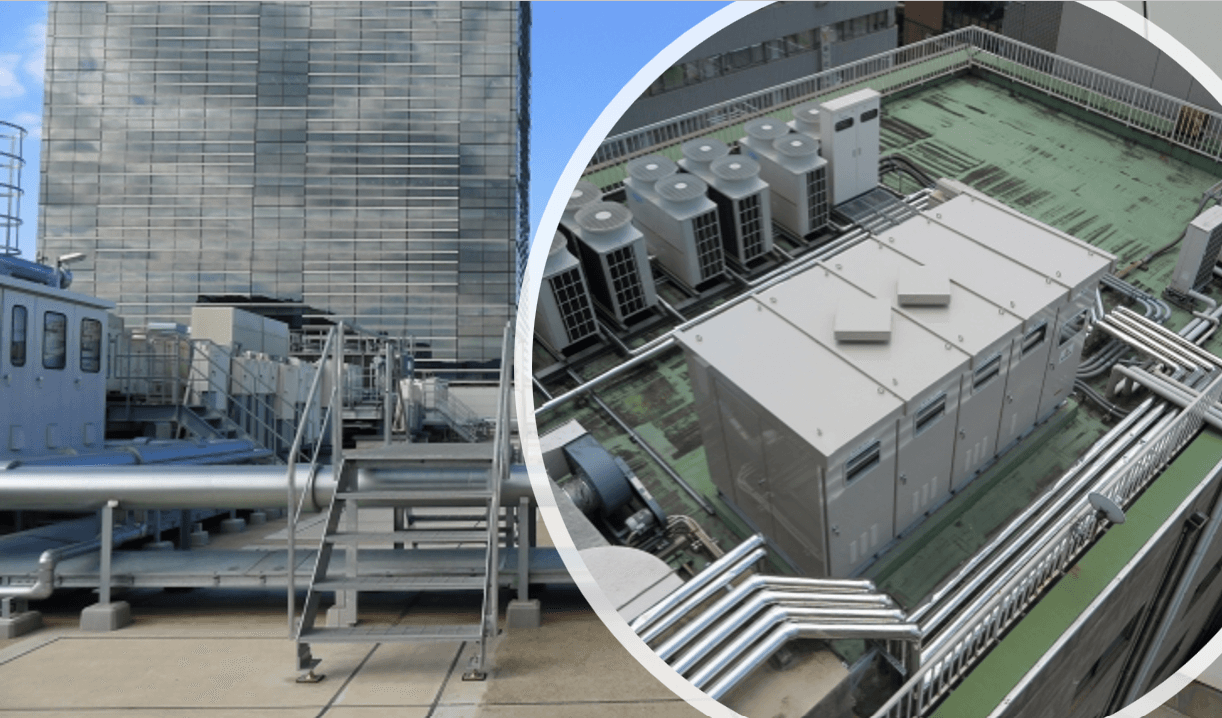

ビル屋上の重量物（キュービクル・非常用発電機）更新時の落とし穴
「構造計算・防水工事は別途」と言われる理由と、正しい業者の選び方

ビルの資産価値を維持し、日々の電気や防災インフラを支えるために欠かせない屋上設置の「キュービクル（高圧受電設備）」や「非常用発電機」は、15年〜30年で更新が必要です。しかし、設置業者から見積書をもらうと、「※構造計算費用は別途」「※防水工事一式は別途」などの記載を見て戸惑うことがあります。「なぜ『別途』なのか？」、「これを無視したらどうなるのか？」を徹底解説します。さらに、一括依頼できる業者選定ポイントや概算費用も紹介します。

1. なぜ設置業者は「構造計算」ができないのか？

理由：設置業者の多くは「電気工事」や「重量物据付（機械器具設置）」の専門家であり、「建物の骨組みを設計・計算」する建築構造の専門家ではありません。法律でこれらの役割範囲が厳しく分かれています。

設置業者は電気や機器運搬のプロ、建物の骨組み計算は構造専門家が担います。同じ「医師」でも得意分野が違うのと同様、業界が完全に分かれています。

2. なぜ今さら「構造計算書」が必要なのか？

1. 機器の「重量増加」という罠
   現代のキュービクルや発電機は、防災基準強化により以前より重くなっている場合が多く、同等交換でも「1トン以上」の重量増も。

2. 新築時の「構造計算書」が紛失している
   築20年〜30年ビルでは、元図面や計算書が残っていないことが多く、再調査・再計算が必要。

3. 法的責任（コンプライアンス）の厳格化
   地震などで事故が起きた際、構造計算せず設置した場合、オーナーに「工作物責任（民法第717条）」が発生し巨額の賠償リスクも。保険適用も厳格化。

3. 絶対に無視できない「防水工事」の別途問題

キュービクルや非常用発電機は「基礎（架台）」上に設置されますが、その際の下部防水補修を怠ると雨漏りの原因になります。防水工事も専門の防水業者（防水施工技能士など）が担当。本職以外がシーリングのみで済ませると、数年でひび割れ・漏水の危険大です。

• 基礎の再利用時、防水層はほぼ必ず破損 → 強固な防水補修が必須

• 屋上全面防水の推奨：キュービクル下は今後15〜20年触れず、防水改修時期が近いなら新設タイミングが最適

4. 誰に頼めばいいのか？一括（グロス）発注できる業者の種類

複数業者への個別依頼は手間もリスクも高いため、「すべての工程を一括（グロス）で管理できる元請け業者」に頼むのが鉄則です。

1. ゼネコン（総合建設会社）またはサブコン
   建物工事全般を一手に。構造設計士や電気・防水専門家を抱えておりワンストップ対応。
   メリット：工程・安全管理レベルが高い
   デメリット：中小ビルには経費が高め

2. 大手ビルメンテナンス会社・管理会社
   既存管理先なら建物データ把握済みで話が早い。すべての調整も代行。
   デメリット：下請け管理となり中間マージン増

3. 中堅の総合電気・建築エンジニアリング会社
   設備更新に特化。建築施工管理技士が小規模構造・防水補修も一括対応。
   メリット：コストパフォーマンスが高い

5. 【予算計画に役立つ】各業務の概算価格・費用相場

※価格は機器代・電気工事抜き。「構造計算」や「付帯工事（防水等）」の一般的な目安です。

1. 構造計算・構造検討：30万～120万円

   • 既存図面あり：30万～50万円（新機器重量反映したシミュレーションのみ）

   • 図面なし現地調査：70万～120万円（強度測定・再計算含む）

2. 防水工事（基礎まわり～屋上全面）：15万～200万円以上

   • 基礎付近部分補修：15万～30万円（ピンポイント防水）

   • 屋上全体防水（100㎡規模）：80万～150万円（ウレタン塗膜・塩ビシートほか、㎡あたり5,000～10,000円）

3. グロス発注時の管理・調整費：工事総額の10%～20%
   各専門家を元請が一括統括する諸経費。

まとめ：失敗しないためのステップ

屋上設備の更新は建物寿命と直結する建築プロジェクト。「別途」と書かれた見積項目は安易に削らず、電気工事業者だけで進行するのは避けましょう。

1. 新築時の「構造計算書・竣工図面」が残っているか確認

2. 建築（構造・防水）知見ある元請け業者に見積依頼

3. 「構造計算」と「基礎周り/屋上全体防水」を盛り込んだ長期修繕計画を立てる

事前準備と正しい業者選びで、ビルの安全を守り、次の20年も安心できる設備更新を達成しましょう。
