指示電気計器の概要と最新動向：単機能計器から電子式マルチ指示計への移行

2026年10月8日

電気設備や受配電盤の設計において、電力系統の監視や管理を担う「指示電気計器」は欠かせない構成要素です。従来の受配電盤では、測定項目ごとに個別の指示計器を盤面に配置する手法が一般的でした。しかし、近年の受配電設備では省スペース化や省力化、エネルギー管理の高度化に伴い、1台で多様な計測要素を網羅する「電子式マルチ指示計器（マルチメータ）」への集約が急速に進んでいます。本記事では、各種指示電気計器の基礎知識から、最新の電子式マルチ指示計器への移行トレンドとその導入メリットまでをわかりやすく整理して解説します。

1. 従来の指示電気計器（単機能計器）の種類と役割

従来の受配電盤や制御盤では、計測パラメータごとに独立した単機能のアナログ・デジタル計器が選定・配置されていました。それぞれの計器が担う主な役割は以下の通りです。

主な指示電気計器の一覧

計器種別	主な役割と用途
電流計（A）	回路に流れる電流値を計測し、設備の過負荷状態を監視する
電圧計（V）	回路の線間電圧や相電圧を計測し、適正電圧の維持を確認する
切換SW付電流・電圧計	切換スイッチ（AS/VS）の手動操作により、1台の計器で三相回路（R-S-T）の各相電流・線間電圧を個別計測する
電力計（W）	交流回路における有効電力（実際に消費される電力）を計測する
無効電力計（var）	交流回路の無効電力を計測し、系統の電圧安定性や設備負荷の把握に利用する
電力量計（kWh）	消費または送電した電力量の累積値を計測し、エネルギー管理やコスト配分に利用する
周波数計（Hz）	電源系統の周波数を計測し、系統連系や自家用発電機の運用管理に利用する
力率計（PF）	電圧と電流の位相差から電力効率（力率）を計測し、進相コンデンサの投入判断等に利用する

単機能計器を用いる方式は、盤面を見るだけで特定の数値をダイレクトに視認できる利点があります。その反面、計測項目が増えるほど設置面積が増大し、盤内配線が複雑化するという課題を抱えていました。

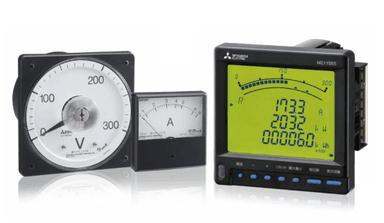

2. 最近の傾向：電子式マルチ指示計器（マルチメータ）への移行

現在の電気設備設計では、個別の単機能計器を組み合わせる方式から、電子式マルチ指示計器を採用する設計が主流となっています。

【従来の盤面構造】（個別計器＋切換スイッチ）
電流計・電流計・電圧計・力率計･･･面積が大きく配線も繁雑

【現在の盤面構造】（電子式マルチ指示計器）
[LCD/有機EL マルチ表示画面]…1台に全計測要素を集約盤面の省スペース化を実現
　
3. 電子式マルチ指示計器の主な導入メリット

単機能計器から電子式マルチ指示計器へ移行することにより、設計・施工・運用の各フェーズで大きなメリットが生じます。
