🔧 電線管の支持金具って何？　種類や使い方を初心者向けに解説！

🔩 ① 電線管の支持金具って何？

電線管の支持金具とは、電線管を壁・天井などに固定し、所定の位置で支えるための金具です。

電線管は、ただ配線するだけではなく、適切な位置に固定することも大切です。

支持金具を使うことで、電線管がずれたり、たるんだりするのを防ぎ、配線を整理しやすくなります。

建物の中では、照明やコンセントにつながる配線など、さまざまな場所で電線管が使われています。

その電線管を支えているのが、支持金具です！🔧

⚡ ② どうして支持金具が必要なの？

支持金具には、主に次のような役割があります。

📌 電線管を固定する： 壁や天井などに取り付ける

📏 配線ルートを整える： 電線管を決められた位置に通す

🛠️ ずれやたるみを防ぐ： 適切な間隔で支持し、配管の状態を保つ

👀 見た目を整える： 配管をまっすぐ、きれいに施工しやすくする

🧰 点検やメンテナンスをしやすくする： 配線ルートを把握しやすくする

ただし、支持金具を取り付ければ何でもよいわけではありません。

電線管の種類や太さ、施工場所、支持方法などに応じて、適切な部材を選ぶことが重要です。

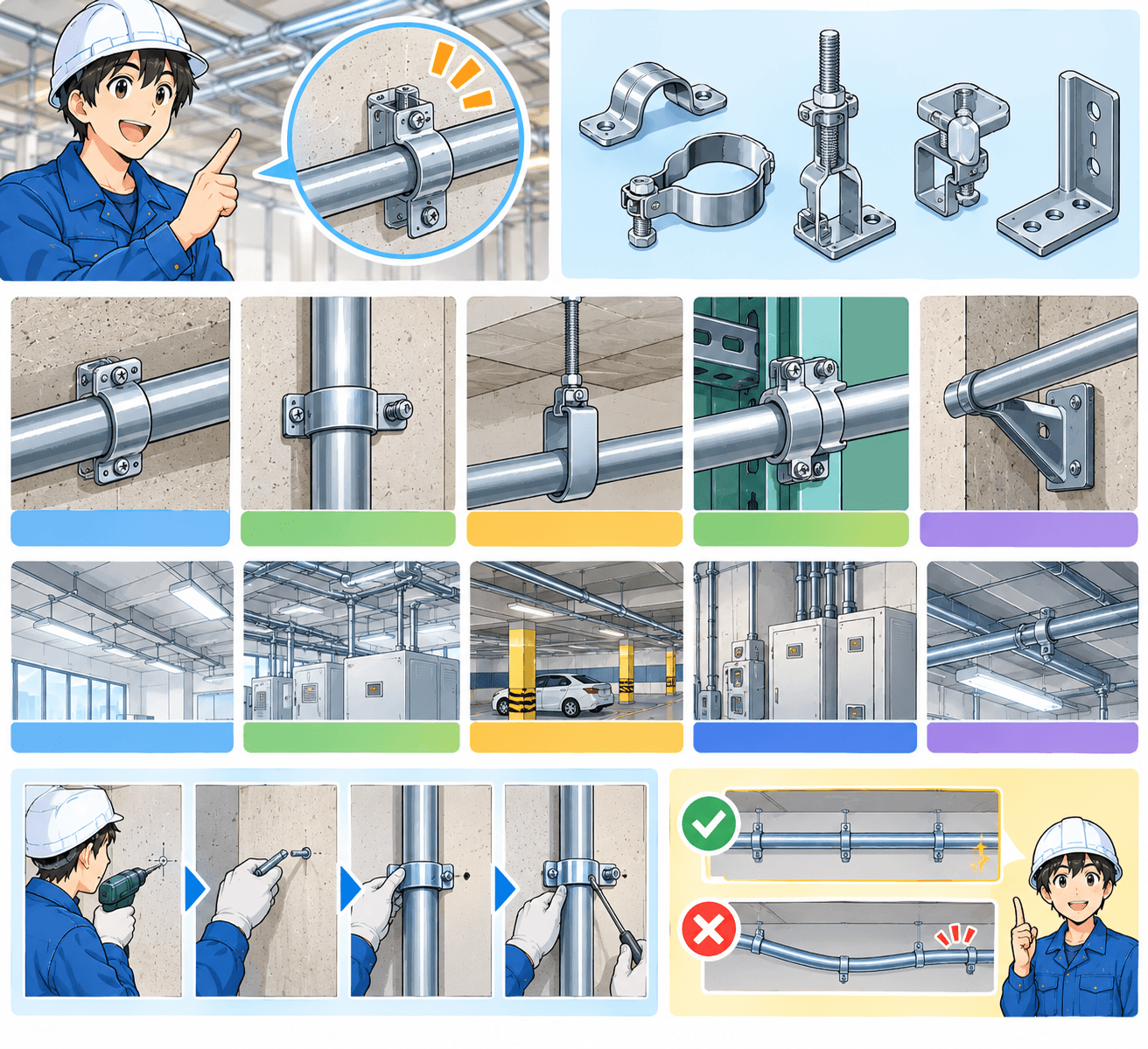

🧰 ③ 電線管の支持金具にはどんな種類がある？

支持金具にはさまざまな種類があり、電線管の形状や取り付ける場所によって使い分けます。

それぞれの特徴を比較してみましょう！

※名称や形状、用途はメーカーや製品によって異なります。実際の施工では、使用する電線管や取り付け場所に適した製品を選びましょう。

🔍 それぞれの特徴を詳しく解説！

① サドル

電線管を壁や天井に沿わせて固定するときに使います。

露出配管をきれいに施工したいときに使われる、代表的な支持金具です。

② 立バンド

主に縦方向の配管を支持するために使われます。

立ち上がり配管などで使用され、配管の重量や施工条件に合った製品を選ぶことが大切です。

③ 吊りバンド

電線管を天井から吊り下げて支持するときなどに使われます。

吊りボルトなどの支持部材と組み合わせて使用することがあり、配管の重量に応じた適切な支持方法が必要です。

④ クリップ・クランプ

電線管を挟み込むように固定する部材です。

製品によって固定方法や対応する電線管が異なるため、使用条件に合ったものを選びます。

⑤ ブラケット

壁面などから電線管を離して支持したい場合や、支持するための取付台が必要な場合などに使われます。

取り付ける場所や荷重に応じて、適切な形状や固定方法を選ぶことが重要です。

🏢 ④ どんな場所で使われるの？

電線管の支持金具は、建物や設備のさまざまな場所で使われます。

例えば、次のような場所です。

🏢 建物の天井： 照明や設備につながる電線管を支持する

🧱 壁面： 壁に沿って電線管を固定する

🏭 工場や倉庫： 設備への配線ルートを整える

🅿️ 駐車場： 露出配管を所定の位置に固定する

🔧 機械設備の周辺： 電源配線などの電線管を支持する

特に、電線管を露出して施工する場所では、支持金具の位置や間隔が仕上がりに大きく影響します。

見た目だけでなく、施工条件に合った支持方法を選ぶことが大切です。

📏 ⑤ 支持金具を取り付けるときのポイント

支持金具を施工するときは、いくつか注意したいポイントがあります。

🔹 支持する間隔を確認する

支持金具の間隔は、電線管の種類や施工方法などによって異なります。

間隔が適切でないと、たるみやずれの原因になることがあります。

施工基準やメーカーの施工要領などを確認し、適切な間隔で取り付けましょう。

🔹 下地に合った固定方法を選ぶ

コンクリート、金属下地、木材など、取り付ける場所によって適切な固定方法は異なります。

下地の強度や、使用するアンカー・ビスなども確認することが重要です。

🔹 電線管に合った金具を選ぶ

電線管の太さや材質に合わない金具を使用すると、十分に固定できなかったり、管を傷めたりするおそれがあります。

🔹 配管の状態を確認する

施工後は、電線管が不自然に曲がっていないか、支持金具が緩んでいないかなどを確認しましょう。

⚠️ ⑥ 支持金具は多ければよいわけではない？

「しっかり固定したいなら、支持金具をたくさん付ければよいのでは？」と思うかもしれません。

しかし、大切なのは数を増やすことではなく、電線管の種類や施工条件に合った位置・間隔・固定方法を守ることです。

支持金具の位置によっては、施工のしやすさや見た目にも差が出ます。

また、電線管や支持金具に過度な力がかからないようにし、必要な強度を確保することも重要です。

適切な施工は、配線の保護や設備の維持管理にもつながります。

📝 まとめ

電線管の支持金具は、電線管を壁や天井などに固定し、所定の位置で支えるための部材です！🔧

今回のポイントはこちらです。

🔹 電線管を固定し、ずれやたるみを防ぐ

🔹 サドル、立バンド、吊りバンド、クリップ、ブラケットなどの種類がある

🔹 施工場所や電線管の種類によって使い分ける

🔹 支持間隔や固定方法は、施工条件に合わせて確認する

電気工事では、電線やケーブルを正しく配線するだけでなく、それを保護する電線管を適切に支持することも大切です。

普段はあまり目立たない部材ですが、きれいで安全な配管施工を支える重要な存在です！⚡
