🔌 そもそも「端子」って何？

まず「端子台」の前に、端子という言葉を知っておきましょう。

端子とは、電線やケーブルを機器や他の電線などに接続するために使われる部材のことです。

たとえば、

🔧 丸形の圧着端子

🔧 Y形の圧着端子

🔧 棒端子

などがあります。

つまり、

端子＝電線を接続するための部分・部材

と考えると分かりやすいです。

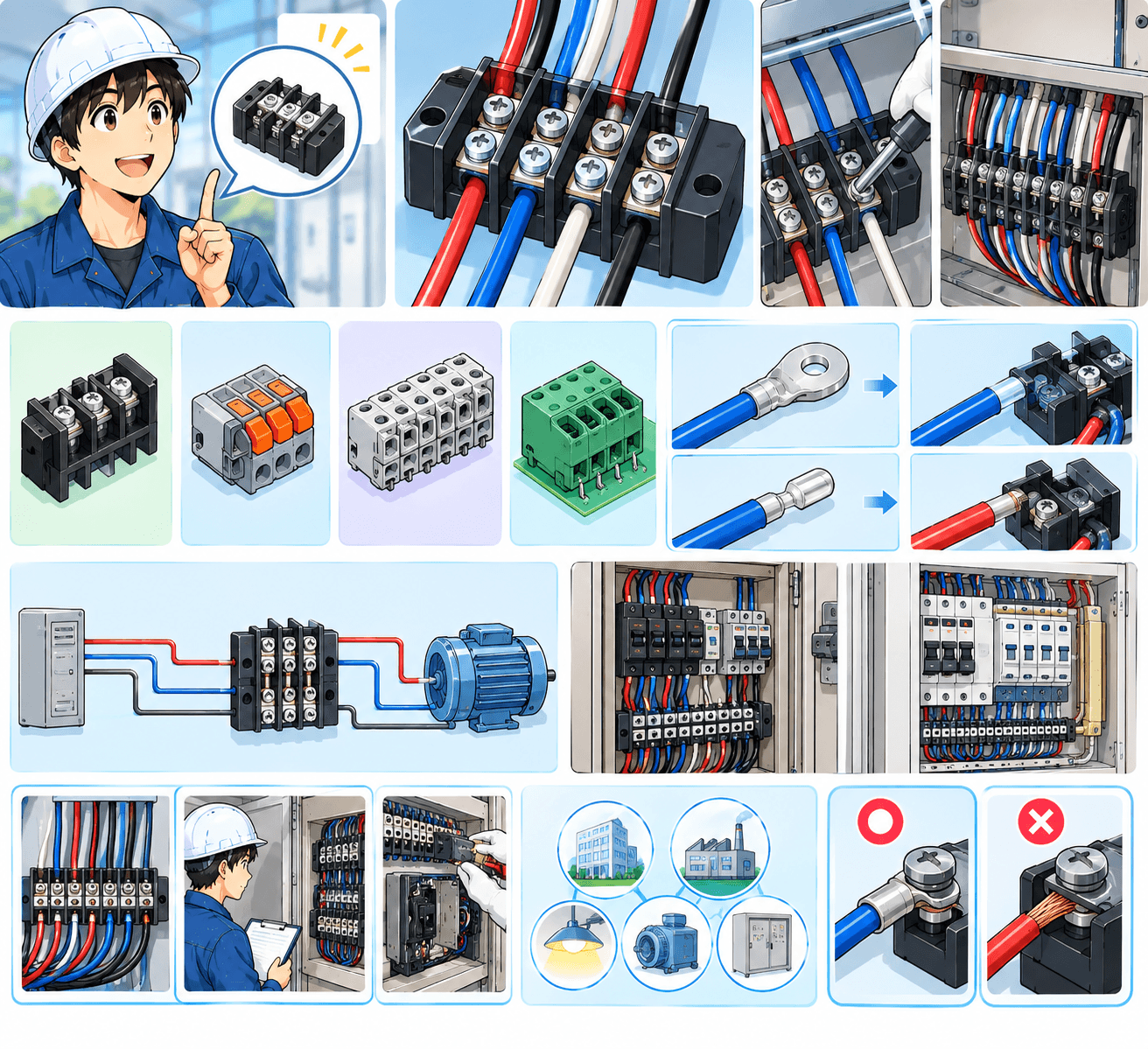

🧱 じゃあ「端子台」は何？

端子台は、その端子をまとめて配置して、電線や機器同士を接続しやすくするための部品です。

イメージとしては、

🧑‍🔧 電線A
　↓
🔌【端子台】
　↓
⚙️ 機器

という感じ。

端子台を使うことで、電線を直接機器へ接続するだけでなく、配線を整理しながら接続・分離できるようになります。

🏢 どんなところで使われる？

端子台は、いろいろな電気設備で使われています。

たとえば、

⚡ 分電盤

⚡ 制御盤

⚡ 配電盤

⚡ 機械設備

⚡ 照明設備

⚡ 電源装置

⚡ 産業機器

などです。

特に、たくさんの電線を整理して接続したい場所では便利な部品です。

🧩 端子台のイメージは「電線の乗り換え駅」

端子台をイメージするなら、

🚉 電線の乗り換え駅

と考えると分かりやすいです。

たとえば、

電源側の電線
⬇️
🔌 端子台
⬇️
機器側の電線

というように、端子台を経由して電線を接続できます。

複数の回路をまとめて配置できるタイプなら、どの電線がどこにつながっているのか確認しやすくなるというメリットもあります。

🔩 どうやって電線を固定するの？

端子台には、いろいろな接続方式があります。

代表的なのが、

🔩 ねじ式

端子ねじを締めて、電線や圧着端子を固定するタイプです。

昔からよく使われている方式で、端子ねじの締付状態を適切に管理することが重要です。

もう一つが、

👉 プッシュイン式

電線や適合する端子を差し込んで接続するタイプです。

製品によっては、ねじを使わずに接続できるため、配線作業の省力化につながります。

ただし、接続できる電線の種類やサイズなどは製品ごとに違うので、必ず仕様を確認します。

🪛 端子台を使うメリットは？

端子台には、いくつかのメリットがあります。

🔧 配線を整理しやすい

たくさんの電線を一か所にまとめて接続できます。

そのため、盤の中などで配線を整理しやすくなります。

🔧 点検しやすい

電線の接続部分をまとめて確認できるため、メンテナンス時にも便利です。

🔧 機器交換がしやすい

機器側の配線を端子台でまとめておけば、機器を交換するときに接続箇所を確認しやすくなります。

🔧 配線を分けやすい

電源線、制御線、信号線など、用途に応じて整理して配置できる場合があります。

🔌 端子台にはいろんな種類がある

「端子台」と一言でいっても、実際にはかなり種類があります。

たとえば、

🔩 ねじ式端子台

👉 ねじで電線を固定するタイプ

👉 プッシュイン端子台

👉 電線を差し込んで固定するタイプ

🧱 組み合わせて使うタイプ

👉 必要な極数に合わせて連結して使えるもの

⚡ 大電流用端子台

👉 比較的大きな電線を接続するためのもの

💻 基板用端子台

👉 電子機器や制御機器の基板に取り付けるタイプ

などがあります。

実際にメーカーでも、ねじ式やプッシュイン式、基板用などさまざまな端子台が展開されています。

⚠️ 「端子台なら何でもつなげる」はNG

ここは電気工事ではかなり大事です⚠️

端子台には、

👉 接続できる電線サイズ

👉 定格電圧

👉 定格電流

👉 接続方式

👉 適合する端子

などの仕様があります。

たとえば、細い電線用の端子台に大きな電流を流すなど、端子台の定格を超えた使い方はできません。

また、端子台によっては使用する圧着端子や電線の種類が指定されている場合もあります。

「穴に入ったからOK！」

ではなく、

👉 端子台の仕様を確認する

ことが大切です。

🔥 締め付けもめちゃくちゃ重要

ねじ式の端子台では、締め付けも重要なポイントです。

緩すぎると、

⚠️ 接触不良

⚠️ 発熱

⚠️ 異常発熱による事故

などにつながる可能性があります。

逆に、必要以上に締めればいいというわけでもありません。

メーカーが指定している締付トルクなどがある場合は、それに従って施工します。

実際の機器の施工説明書でも、端子台への接続について適合する圧着端子や指定締付トルクを確認するよう案内されています。

🏷️ 端子台には「番号」が付いていることも

端子台を見ると、

①
②
③
④

のように、端子番号が付いているものがあります。

これは配線を確認するときに便利です。

たとえば、

① 電源
② 電源
③ 信号
④ 信号

のように、図面や配線表と照らし合わせて確認できます。

実際にメーカーの機器用端子台でも、番号を合わせて接続するよう指定されている例があります。

👷 電気工事士なら「端子台＝接続ポイント」と覚えよう

端子台を難しく考える必要はありません。

まずは、

電線と電線、または電線と機器を接続するための部品

と覚えておけばOKです。

さらに、

👉 配線を整理できる

👉 点検しやすい

👉 機器交換時にも便利

という特徴を覚えておくと、現場で端子台を見たときに意味が分かりやすくなります⚡️

🤔 「圧着端子」と「端子台」は何が違う？

ここも混乱しやすいポイントです。

🔩 圧着端子

👉 電線の先端に取り付ける部品

🔌 端子台

👉 電線や圧着端子などを接続するための部品

という違いです。

イメージすると、

電線 → 圧着端子 → 端子台 → 機器

という感じ。

もちろん、端子台によっては圧着端子を使わず、電線を直接接続できるタイプもあります。

📝 まとめ

端子台とは、

👉 電線や機器を接続するための部品

です⚡️

たくさんの電線を整理しながら接続できるので、

🏢 分電盤

⚙️ 制御盤

🏭 機械設備

💡 照明設備

など、さまざまな場所で使われています。

端子台には、

🔩 ねじ式

👉 プッシュイン式

などの種類があり、製品によって接続方法や対応する電線サイズも違います。

なので、

👉 「端子台＝電線の乗り換え駅」

と覚えておくと、かなりイメージしやすいです🚉⚡️

そして現場では、

「この端子台、何でもつなげるやろ」ではなく、定格・適合電線・端子・締付条件などを確認する。

ここまで覚えておけばバッチリです🔧
