ボックスコネクタとカップリングの違いは？ 電気工事初心者向けに解説！
電気工事で使われる「ボックスコネクタ」と「カップリング」。 どちらも電線管に取り付ける部材ですが、見た目が似ているものもあり、違いが分かりにくいと感じる人もいるのではないでしょうか？🤔 実は、この2つは接続する相手と役割が違います！ 今回は、ボックスコネクタとカップリングの違いを、初心者向けに分かりやすく解説します！⚡
🔩 ① ボックスコネクタとは？
ボックスコネクタは、電線管とボックスを接続するための部材です。
電線管を通してきた電線を、スイッチボックスやアウトレットボックスなどに引き込む際に使用します。
🏢 主な役割
電線管とボックスを接続する
電線管をボックスに固定する
配管とボックスの接続部分を整える
製品によっては、ロックナットなどを使ってボックスに固定するタイプもあります。
電気工事では、ボックス内で電線を接続したり、スイッチやコンセントにつながる配線を行ったりするため、ボックスコネクタは重要な部材です。
🔗 ② カップリングとは？
カップリングは、電線管と電線管を接続するための部材です。
電線管を延長したいときや、2本の電線管をつなぎ合わせたいときに使用します。
🏢 主な役割
2本の電線管を接続する
配管を延長する
配管同士の接続部分を整える
カップリングには、電線管の種類や材質、接続方式に応じてさまざまなタイプがあります。
使用する電線管に適合した製品を選ぶことが大切です。

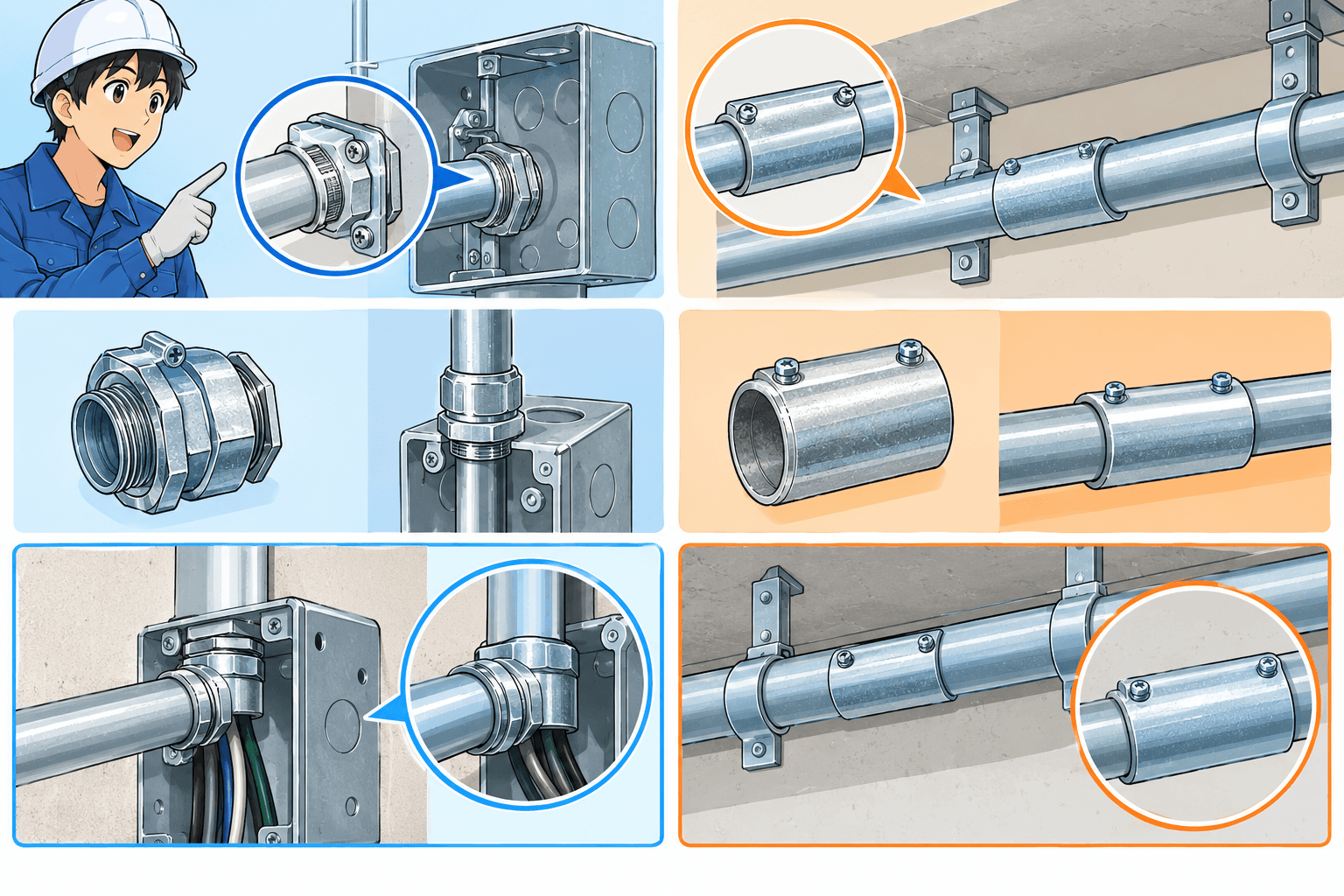

📊 ③ ボックスコネクタとカップリングの違いを比較！
比較項目 | ボックスコネクタ | カップリング |
|---|---|---|
主な役割 | 電線管とボックスを接続する | 電線管同士を接続する |
接続する相手 | 電線管とボックス | 電線管と電線管 |
使用する場面 | ボックスへの配管の引き込み | 電線管の延長や接続 |
取り付け場所の例 | スイッチボックス、アウトレットボックス | 電線管の途中 |
覚え方は簡単です！
🔵 ボックスコネクタ： 電線管をボックスにつなぐ
🟠 カップリング： 電線管と電線管をつなぐ
この違いを覚えておけば、現場でも部材を選びやすくなります！
🛠️ ④ 現場ではどのように使い分ける？
例えば、電線管を使って壁の中からスイッチボックスまで配線する場合を考えてみましょう。
電線管をスイッチボックスに接続する部分には、ボックスコネクタを使用します。
一方、配管の長さが足りず、電線管をもう1本つなぎたい場合には、適合するカップリングを使用します。
このように、ボックスにつなぐのか、電線管同士をつなぐのかを考えると、使い分けが分かりやすくなります。
⚠️ ⑤ 使用するときの注意点
ボックスコネクタとカップリングを使用するときは、次のポイントを確認しましょう。
🔹 電線管の種類を確認する： 金属管や合成樹脂製の管など、使用する管に適合した部材を選びます。
🔹 サイズを合わせる： 電線管の呼びサイズに適合する製品を使用します。
🔹 接続方法を確認する： ねじ込み式や差し込み式など、製品ごとの施工方法に従います。
🔹 固定状態を確認する： 施工後は、接続部分に緩みや不具合がないか確認します。
また、製品によって構造や使用条件が異なるため、メーカーの施工要領も確認しましょう。
📝 まとめ
ボックスコネクタとカップリングは、どちらも電線管の接続に使われますが、主な役割が異なります！🔧
今回のポイントはこちらです。
🔵 ボックスコネクタ： 電線管とボックスを接続する
🟠 カップリング： 電線管と電線管を接続する
🔹 使用する電線管の種類やサイズに合った製品を選ぶ
🔹 施工後は接続部分の固定状態を確認する
電気工事では、似たような部材でも役割が違うことがあります。
まずは「何と何を接続する部材なのか」を意識すると、部材の名前や使い方を覚えやすくなります！⚡
