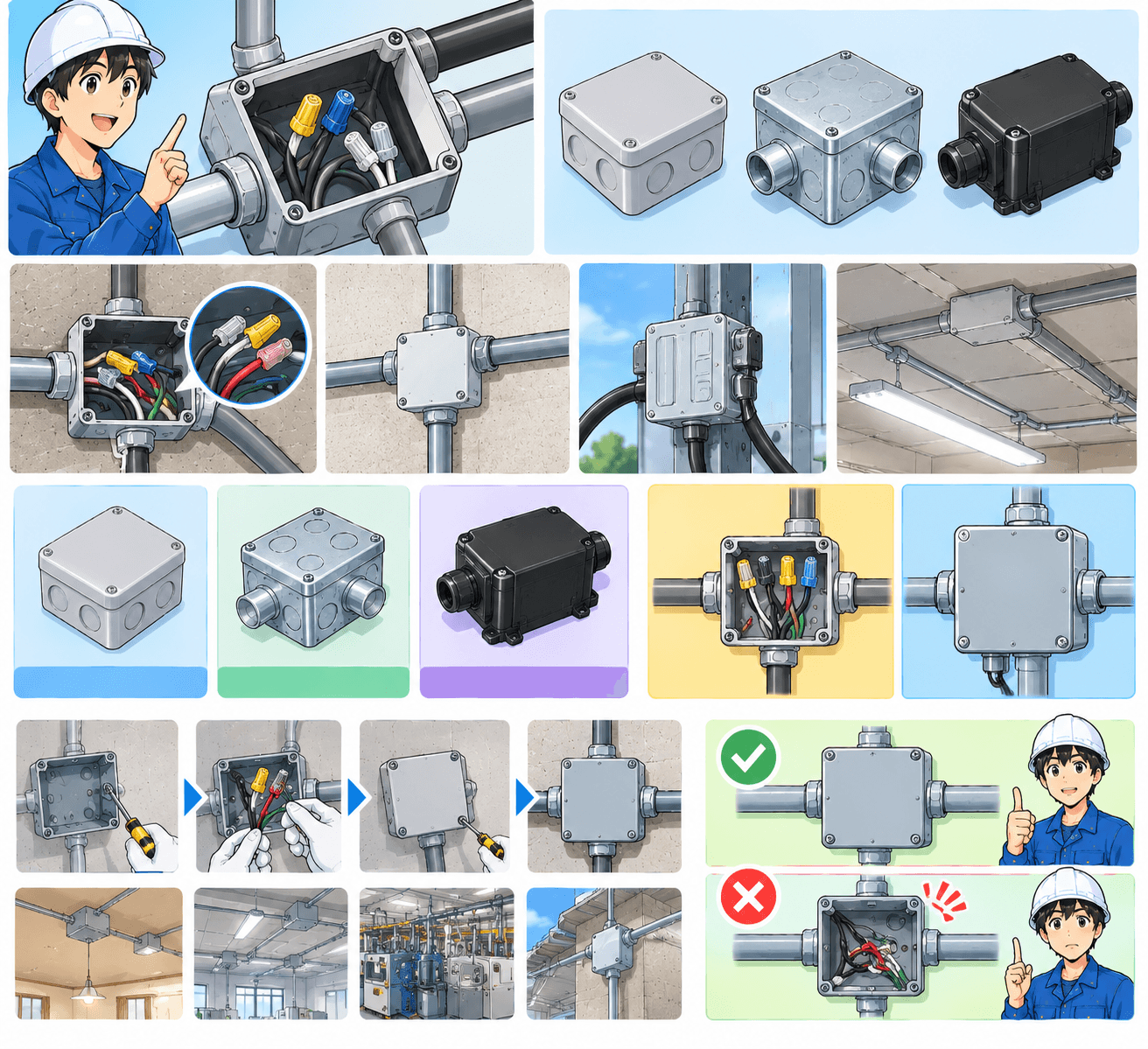

ジョイントボックスって何？　電気工事で使う理由や役割を初心者向けに解説！

🔩 ① ジョイントボックスって何？

ジョイントボックスとは、電線同士を接続した部分を収め、保護するために使う箱やケースのことです。

電気工事では、照明器具やスイッチ、コンセントなどに電気を送るため、電線を接続することがあります。

その接続部分を適切に保護するために、ジョイントボックスを使用します。

ただし、現場やメーカーによって呼び方が異なる場合があります。ジョイントボックスという名称が、特定の製品だけでなく、接続用の箱全般を指して使われることもあります。

🧰 ② ジョイントボックスは何のために使うの？

ジョイントボックスには、主に次のような役割があります。

🔹 電線の接続部分を保護する

電線同士の接続部分を箱の中に収めることで、接続部が外部に露出するのを防ぎます。

接続部分を適切に保護することは、安全な電気設備を維持するうえで重要です。

🔹 電線の分岐や接続を整理する

1本の電源から複数の照明や設備へ電気を送る場合など、電線を分岐・接続することがあります。

ジョイントボックスを使用することで、接続部分をまとめて整理しやすくなります。

🔹 点検や修理をしやすくする

接続部分を適切な場所に収めておくことで、必要な点検や修理を進めやすくなります。

ただし、点検が必要な接続部は、施工条件や使用する製品に応じて適切にアクセスできるようにしておくことが大切です。

🏢 ③ どんな場所で使われる？

ジョイントボックスは、建物のさまざまな場所で使用されます。

• 🏠 住宅： 照明やスイッチにつながる電線の接続部分

• 🏢 オフィスや店舗： 照明設備やコンセント回路の接続部分

• 🏭 工場や倉庫： 設備機器につながる電線の接続部分

• 🔧 天井裏や壁内の配線： 電線の分岐・接続部分を収める場所

実際の使用場所や施工方法は、配線方式や建物の構造、使用する製品によって異なります。

📦 ④ ジョイントボックスの種類

ジョイントボックスには、用途や設置場所に応じたさまざまな種類があります。

※製品によって用途や構造が異なります。名称だけで判断せず、仕様や施工方法を確認して選びましょう。

🔍 ⑤ ジョイントボックスとプルボックスの違いは？

ジョイントボックスとよく比較されるのが「プルボックス」です。

どちらも電気工事で使う箱ですが、主な役割に違いがあります。

簡単に覚えるなら、ジョイントボックスは「電線の接続」、プルボックスは「電線の引き込みや配管の中継」が主な役割です。

なお、現場では呼び方や用途が重なる場合もあるため、実際の製品と施工方法を確認することが大切です。

⚠️ ⑥ 施工するときの注意点

ジョイントボックスを使用するときは、次のポイントに注意しましょう。

🔹 接続方法を守る

電線の接続には、用途に適した接続器具や工法を使用します。

接続部が緩んだり、不適切な接続になったりしないよう、製品の施工要領に従って施工しましょう。

🔹 ボックスの大きさを確認する

電線の本数や接続器具の大きさに対して、ボックスが小さすぎると、内部が混み合って施工や点検が難しくなる場合があります。

内部に必要なスペースを確保できる製品を選びましょう。

🔹 設置環境に合った製品を選ぶ

屋外や水気のある場所では、防水性や防じん性など、設置環境に適した性能が必要になる場合があります。

製品の仕様を確認し、使用場所に合ったものを選びましょう。

🔹 接続部分を適切に保護する

電線の接続部分が露出したり、外部からの影響を受けたりしないよう、適切に収めて保護します。

また、点検や保守が必要な箇所では、必要に応じて確認できる施工にすることも重要です。

📝 まとめ

ジョイントボックスは、電線同士の接続部分を収めて保護するために使われる箱やケースです！⚡

今回のポイントはこちらです。

• 🔹 電線の接続部分を保護する

• 🔹 電線の分岐や接続を整理する

• 🔹 用途や設置環境に合った製品を選ぶ

• 🔹 プルボックスとは主な役割が異なる

• 🔹 接続方法や製品の施工要領を守る

電気工事では、電線をつなぐだけでなく、その接続部分を適切に保護することも大切です。

ジョイントボックスの役割を覚えておくと、現場で使われる部材の違いも理解しやすくなります！🔧
