ユニバーサル金具とは？役割・活用シーン・導入効果

1. 電気工事における「ユニバーサル」の概要

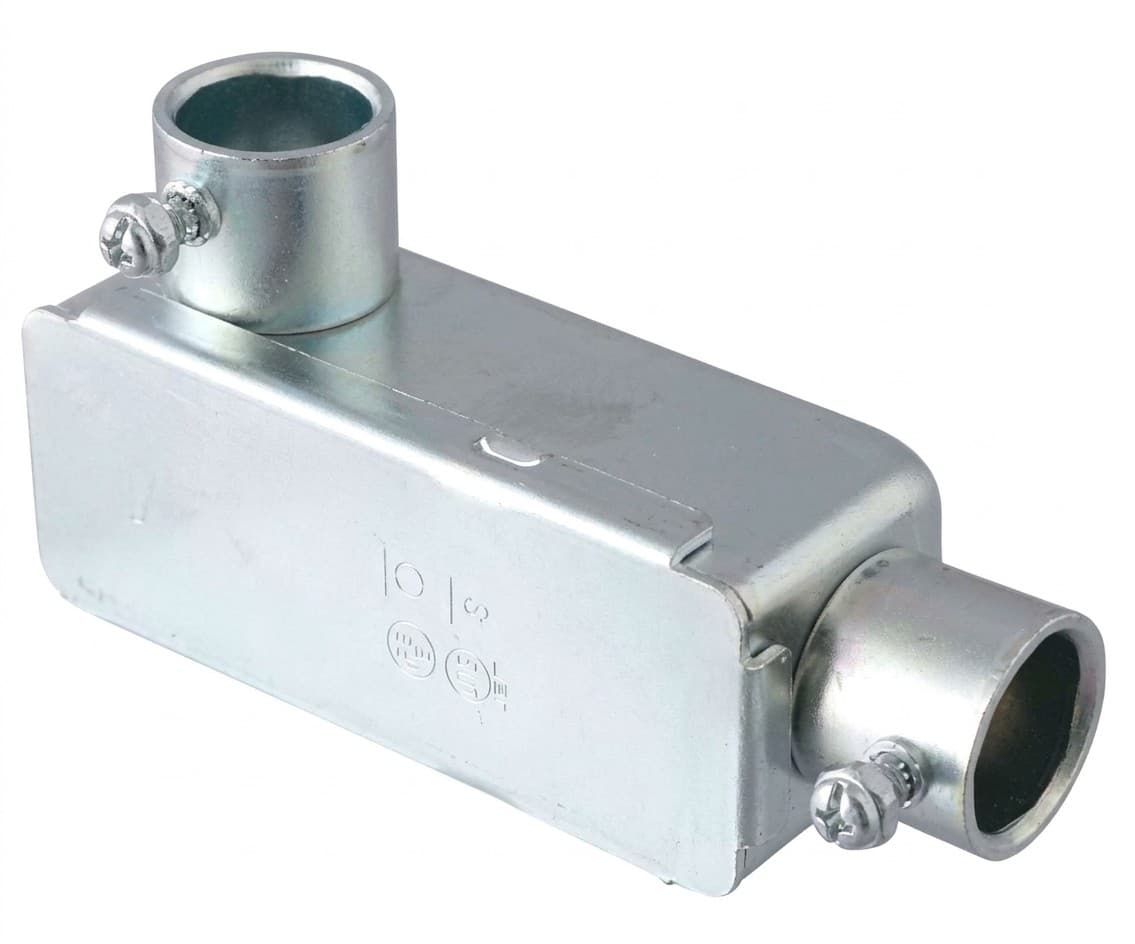

電気工事のユニバーサルとは、金属電線管工事（ねじなし電線管・厚鋼電線管など）において、配管の屈曲・分岐・通線を補助する目的で装着される配管部材を指します。

本体の上部や側面には、ねじで固定された開閉式のカバーが付いています。カバーを取り外すことで管の途中に開口部が生まれ、作業員が手を入れて電線を引き出したり、内部の様子を確認したりできる構造です。

形状（タイプ）の区分

設置場所の配管ルートに合わせて複数のタイプが使い分けられます。

• C形（ストレート）: 直線配管の途中に挟み込み、通線や将来の点検用として使用します。

• LB形・LL形・LR形（L字曲がり）: 90度の曲がり角に使用します。
  蓋の位置が背面（LB）、左側（LL）、右側（LR）と異なるため、壁面や障害物の位置に応じて選定します。

• T形（チーズ・3方向）: 配管を3方向に分岐させる地点で使用します。

2. ユニバーサルが使われる具体的な状況

現場の施工条件によって、通常の配管施工では対応が難しいケースが存在します。ユニバーサルは、特定の課題を解決する手段として選ばれます。

① 配管の曲がり角が多く通線抵抗が大きい現場

電線管内に電線を通す作業では、管の屈曲部（ベンド）が増えるほど被覆と管内の摩擦抵抗が増大します。
90度の曲がりが連続する配管経路では、屈曲部にユニバーサルを挟み込むことで抵抗を逃がす施工を行います。

② 狭小スペースでノーマルベンドが収まらない現場

通常、配管を90度曲げる際は緩やかなカーブを持つ「ノーマルベンド」を使用します。
ノーマルベンドは一定の曲げ半径（R）を必要とするため、壁際や天井裏などの限られたスペースには設置できません。ユニバーサルを採用すれば、省スペースでコンパクトな90度曲げ配管を組むことが可能です。

③ 屋外や工場などの露出配管現場

店舗、工場、ビルの意匠性を保ちつつ金属管を壁面に沿わせる露出配管では、見た目の美しさと機能性を両立させるためにユニバーサルが選択されます。

3. ユニバーサル導入による具体的な施工効果

現場にユニバーサルを配置することで、施工精度と施工スピードの双方に明確なメリットをもたらします。

通線作業の効率化と電線被覆の保護

中間カバーを開けて作業できるため、長い配管の途中で電線を一旦外部へ引き出せます。
引っ張り抵抗が劇的に減少し、作業員の労力を削減できます。過度な引っ張り負荷がかからなくなる結果、電線の被覆損傷や絶縁破壊のトラブルを防げます。

限られた空間での美観向上

施工スペースが制限された現場でも配管を直線的かつコンパクトに納められます。見た目が整うため、建物の価値を落とさない露出配管工事が実現します。

施工完了後のメンテナンス性確保

改修工事や電線の入れ替えが必要になった際、ユニバーサルの蓋を外すだけで内部の電線状態を即座に把握できます。
壁や天井を解体せずに点検口として機能するため、将来的な改修コストを最小限に抑えられます。

4. ユニバーサル施工における技術的な注意点

利便性の高い部材である反面、施工時には法令および設置環境上の注意が求められます。

• 内部での電線接続は不可 電気設備技術基準の規定により、ユニバーサル金具の内部でスリーブやコネクタを用いた電線同士の接続・分岐は禁じられています。
  ユニバーサルは通線および屈曲のための経由部材であり、接続点を作る場合はアウトレットボックスやジョイントボックスを設置しなければなりません。

• 蓋の開閉スペースの事前確保 壁面や他設備と密着させて設置すると、施工後に蓋の取り外しができなくなります。
  設置の際は、保守作業を想定した開閉方向と十分な作業スペースを計算して配置を決定します。

まとめ

ユニバーサルは、通線性の向上・省スペース化・メンテナンス性の確保を同時に達成する部材です。

現場のスペースや配管ルートの特性に応じた適切なタイプを選定することが、施工品質の維持と安全な電気設備の構築につながります。
