【保存版】経営者・管理者必読。会社の存続を揺るがす「波及事故」の正体と、キュービクルに必要な「二重の備え」とは

オフィスビルや工場、商業施設の片隅や屋上に設置されている、無骨な金属の箱。「キュービクル（高圧受電設備）」と呼ばれるその設備は、私たちの事業活動に欠かせない電気を供給する心臓部です。

普段、あまりに当たり前に存在しているため、その危険性について深く考える機会は少ないかもしれません。しかし、この金属の箱がひとたび牙を剥いたとき、あなたの会社は数千万円、場合によってはそれ以上の損害賠償請求に晒されるリスクがあることをご存知でしょうか。

今回のコラムでは、電気設備のプロフェッショナルの視点から、キュービクル管理において最も恐ろしい「波及事故」の実態と、それを未然に防ぐ「PAS・UGS」、そして万が一の事態から会社を守る「損害保険」の重要性について解説します。

1. そもそも「キュービクル」とは何か？

キュービクル式高圧受電設備、通称「キュービクル」は、発電所から送られてくる6,600ボルトという高い電圧の電気を、施設内で使える100ボルトや200ボルトに変圧するための設備一式を収めた金属製の箱です。

一般家庭では電力会社が設置した電柱のトランスで変圧された電気を使いますが、多くの電気を必要とするビルや工場、コンビニエンスストアなどでは、高圧の電気を直接引き込み、自前の設備（キュービクル）で変圧する方が電気料金単価を安く抑えられます。

しかし、これは「自分の敷地内の電気設備は、自分の責任で管理・維持しなければならない」ということを意味します。ここに、大きなリスクが潜んでいるのです。

2. 悪夢のシナリオ「波及事故」の恐ろしさ

キュービクル内で漏電やショートなどの電気事故が起きた際、最も恐れるべき事態が「波及事故（はきゅうじこ）」です。

自分だけが停電するのではない

通常、家庭でブレーカーが落ちれば、自分の家が停電するだけで済みます。しかし、高圧受電設備で事故が起き、適切な保護装置が働かなかった場合、その影響はあなたの施設内には留まりません。

異常電流が電線を伝って逆流し、電力会社の配電用変電所の遮断器をトリップ（遮断）させてしまいます。こうなると、その配電線（バンク）に繋がっている近隣の住宅、商店、病院、信号機、鉄道など、地域一帯が一斉に停電してしまうのです。 これが「事故が波及する」＝波及事故です。

想定される甚大な損害

地域一帯を巻き込む停電を引き起こしてしまった場合、事故元である需要家（あなた）には、以下のような責任や損害が発生する可能性があります。

1. 電力会社からの復旧費用の請求 緊急出動した作業員の費用や、設備の点検・復旧にかかったコストが請求されます。

2. 近隣施設への損害賠償

   • 工場: 生産ラインが停止したことによる製品の廃棄損害、稼働停止による利益損失。

   • オフィスビル: パソコンのデータ消失、サーバーダウンによる業務停止補償。

   • 病院: 医療機器停止による人命に関わるリスク（これは金銭では償えません）。

   • 商業施設: 冷凍・冷蔵商品の全廃棄、営業補償。

3. 社会的信用の失墜 「地域を停電させた企業」としての風評被害は計り知れず、その後のビジネスに深刻な影響を及ぼします。

過去の事例では、損害賠償額が数千万円から億単位にのぼるケースも報告されています。「知らなかった」では済まされない、まさに企業存続に関わるリスクなのです。

3. なぜ事故は起きるのか？ 沈黙の時限爆弾

キュービクルは非常に堅牢に作られていますが、永遠に使えるわけではありません。事故の主な原因は以下の通りです。

• 経年劣化（老朽化）: 絶縁体やケーブルは時間とともに劣化します。設置から15年、20年と経過した設備は、いつ絶縁破壊を起こしてもおかしくない状態です。

• 自然災害・環境要因: 台風による雨水の浸入、塩害による腐食、雷サージ（過電圧）などが原因でショートします。

• 小動物の侵入: ネズミやヘビ、ヤモリなどが隙間から侵入し、高圧充電部に触れることでショート（地絡・短絡）を引き起こすケースも意外に多くあります。

4. 会社を守る「第一の砦」PAS・UGSとは

この恐ろしい波及事故を防ぐための物理的な解決策、それは**「事故電流を敷地外に出さないこと」**です。

敷地内で起きた事故を瞬時に検知し、電力会社の送電網への影響が出る前に、自分の敷地の入り口で電気を遮断する。その役割を担うのが、**PAS（パス）およびUGS（ユージーエス）**です。これらはSOG制御装置（センサー）とセットで設置され、監視を行います。

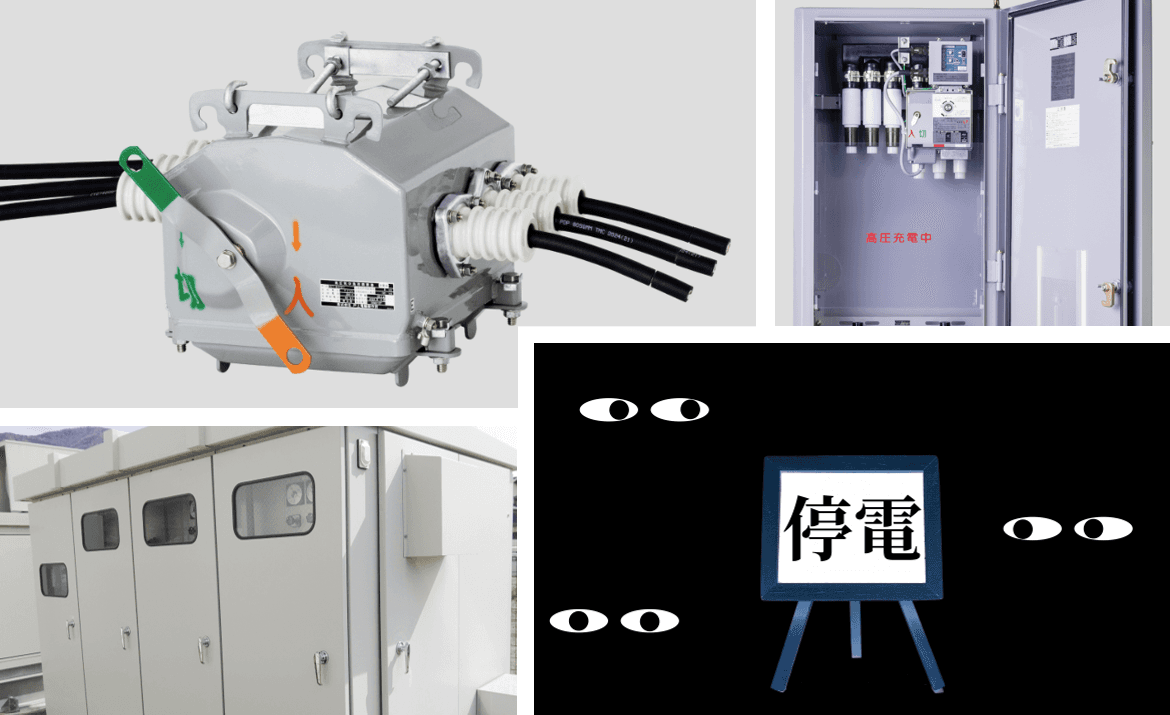

PAS（Pole Air Switch）

• 設置場所: 電柱の上（架空引込方式の場合）

• 役割: 電柱から施設へ電線を引き込む最初のポイントに設置されます。施設内で地絡などの事故が発生すると、PASが強制的に回路を開放（OFF）し、事故点が電力会社の送電網から切り離され、地域への波及を防ぎます。

UGS（Underground Gas Switch）

• 設置場所: キャビネット内など（地中引込方式の場合）

• 役割: 地中からケーブルで電気を引き込んでいる施設で使用されます。機能はPASと同じで、地中引込特有の環境（湿気等）に対応したガス開閉器です。

なぜPASもしくは必要なのか

PASとUGSは、役割は同じですが「引き込み方式」によって使い分けられます。

• 空から電線が来ているなら PAS

• 地中から電線が来ているなら UGS

これらが設置されていない、あるいは故障して動かない状態は、ノーブレーキで車を運転しているようなものです。必ず設置し、定期的に更新（推奨10〜15年）する必要があります。

5. 「もしも」に備えるもう一つの盾：損害保険への加入

PASやUGSを設置し、完璧にメンテナンスしていても、リスクを「ゼロ」にすることは困難です。 想定外の落雷、地震などの自然災害、あるいはPAS自体の突発的な不具合により、波及事故が起きてしまう可能性は残ります。

そこで必須となるのが、「損害保険（賠償責任保険）」への加入です。

設備のリスクをカバーできるか確認を

多くの企業が火災保険や一般的な賠償責任保険には加入していますが、**「電気事故による波及事故の損害賠償」**が補償対象に含まれているか、今一度確認が必要です。

• 施設賠償責任保険: 施設の不備によって第三者に損害を与えた場合を補償します。

• 生産物賠償責任保険（PL保険）: 状況によっては関連する特約が必要な場合があります。

もし波及事故を起こし、近隣の工場を止めてしまった場合、その損害額は中小一社の支払い能力を超えることが多々あります。 PAS/UGSによる**「事故を起こさないための物理対策」と、保険による「起きてしまった時の金銭対策」**。この二重の備えがあって初めて、責任ある設備管理と言えるのです。

6. まとめ：安全への投資は、未来への投資

キュービクル等の電気設備は、「電気が点いて当たり前」の裏側で、常に高い電圧と戦っています。波及事故は、ひとたび発生すれば企業の財務と信用を一瞬にして破壊する威力を持っています。

1. PAS・UGSの設置・更新で事故を未然に防ぐ

2. 適切な損害保険への加入で、万が一の賠償リスクに備える

この2点は、高圧受電設備を持つ事業者の義務であり、経営を守るための必須条件です。

「今の設備がどうなっているか分からない」 「保険の内容も含めて、リスク管理ができているか不安だ」 「PASの更新時期が過ぎているかもしれない」

少しでも不安を感じたら、まずは専門家の診断を受けることを強くお勧めします。 電気の安全を守ることは、従業員を守り、地域を守り、そして何よりあなたの会社の未来を守ることにつながります。
