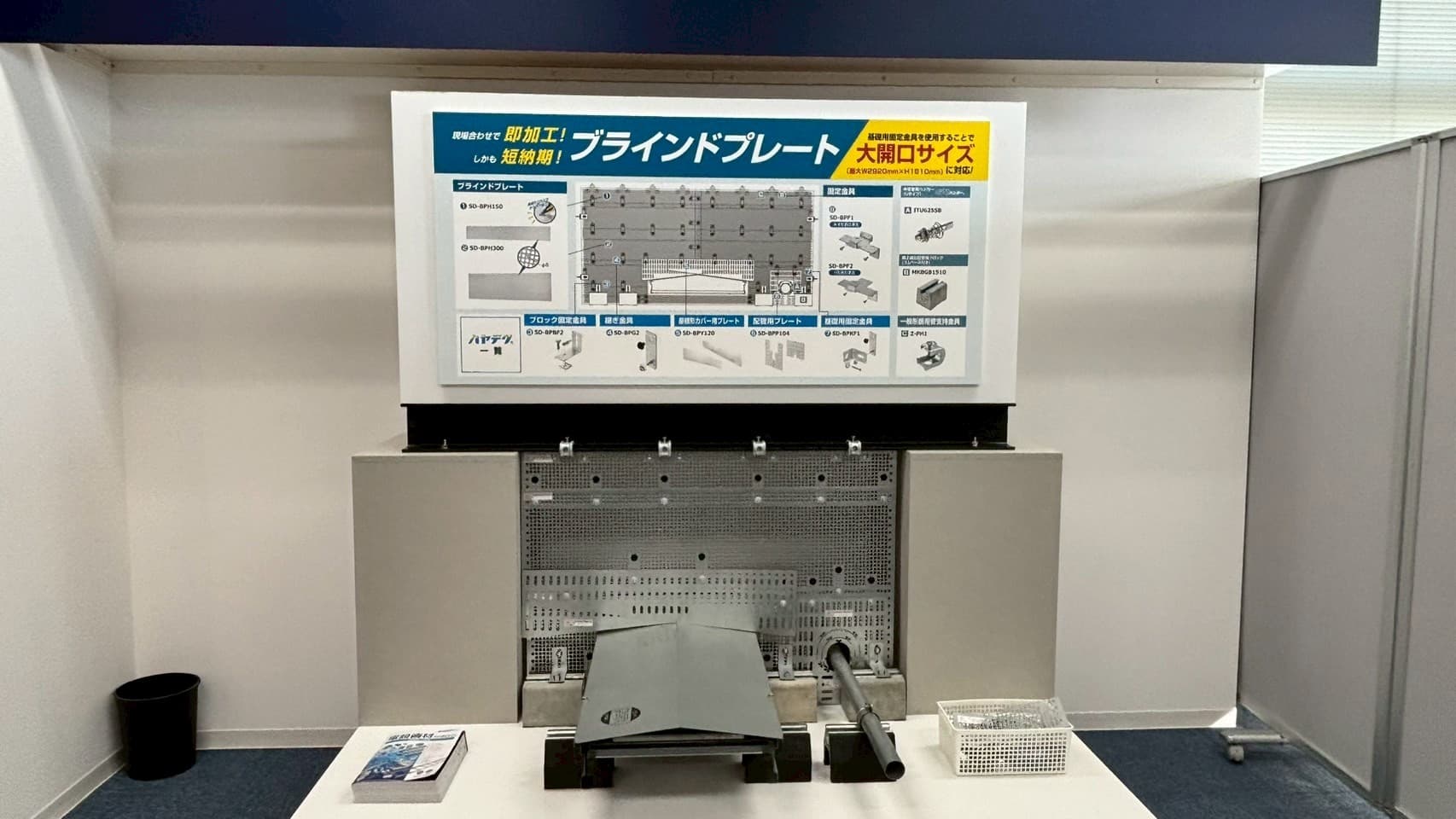

施工時間を55%短縮！圧倒的進化した「ブラインドプレート」

「ハヤテク化」による3つの革新

新設計の金具により、これまでの「当たり前」だった手間が省かれています

ワンタッチ仮止め（樹脂リベット）

• 継ぎ金具（SD-BPG2）に採用された樹脂リベットにより、

  ボルトを突き出してパチンとはめるだけで仮止めが可能

• 位置調整がスムーズで、手が離せる安心感があります

前面からの施工が可能

• ブロック固定金具（SD-BPBF2）などは、ブラインドプレートの裏側に手が入らない状況でも、

  前面から「タイコハンガー」を差し込んで回転させるだけで固定できます

アンカー不要の基礎固定

• 基礎用固定金具（SD-BPKF1）は、コンクリートビスを使用

• アンカープラグが不要なため、スピーディーに位置決めが完了します

主な製品ラインナップと構成

設置環境や開口サイズに合わせて、柔軟な組み合わせが可能です

■ 基本プレート

• SD-BPH150 / SD-BPH300：高さ150mmと300mmの2種類

  金切りバサミやジグソーで容易にカットでき、現場に合わせた加工が簡単です

■ 専用プレート（隙間を美しく塞ぐ）

• 屋根形カバー用プレート（SD-BPY120）：ケーブルラックの貫通部を塞ぐ専用品

  長穴を利用して、屋根の傾斜に合わせた微調整が可能です

• 配管用プレート（SD-BPP104）：配管のサイズに合わせてカットポイントが設けられており、

  断面の保護テープ貼りも不要。仕上がりが非常に綺麗です

対応可能な最大サイズ

• 基礎用固定金具を使用することで、これまでにない大開口にも対応しています

施工のステップ（全体イメージ）

1. 固定金具の組み付け：みぞ形鋼やH形鋼に合わせた金具をセット

2. 上段プレートの固定：開口幅に合わせてプレートを重ねて配置

3. 継ぎ金具・下段の取り付け：樹脂リベットで仮止めしながら、ボルトで連結

4. 隙間の閉塞：ケーブルラックや配管周りに専用プレートを設置

5. 全体の固定：ブロックや基礎へ金具を固定して完了

まとめ

ネグロス電工の新しいブラインドプレートは、「加工のしやすさ」「仮止めの簡便さ」「前面施工の実現」

によって、現場の工期短縮に直結する製品です
特に、作業スペースが限られる場所や、一人での作業を余儀なくされる現場において、

この「施工時間55%短縮」のメリットは計り知れません

次回の現場改善に、ぜひ検討してみてはいかがでしょうか
