誘導灯パネルの選び方とは？種類・サイズ・交換時の注意点をわかりやすく解説

1. 誘導灯パネルとは？

誘導灯パネルとは、誘導灯本体に取り付けられた、避難口や避難方向を示す表示板のことです。一般的には、緑色と白色を基調とした図記号や矢印によって、避難者に必要な情報を伝えます。

誘導灯は、火災などの災害が発生した際に、建物内にいる人が安全に避難できるよう設置される消防用設備です。

パネルの汚れや変色、破損などによって表示が見えにくくなると、避難方向を正しく認識できないおそれがあります。そのため、定期的な点検と適切な維持管理が重要です。

誘導灯と誘導灯パネルの違い

• 誘導灯本体： 光源や電源、蓄電池などを備え、表示面を照らす器具

• 誘導灯パネル： 避難口や避難方向などを視覚的に伝える表示板

パネルに劣化が見られる場合は、適合する表示板への交換を検討します。ただし、本体の経年劣化や電気的な不具合がある場合は、器具全体の交換が必要になることもあります。

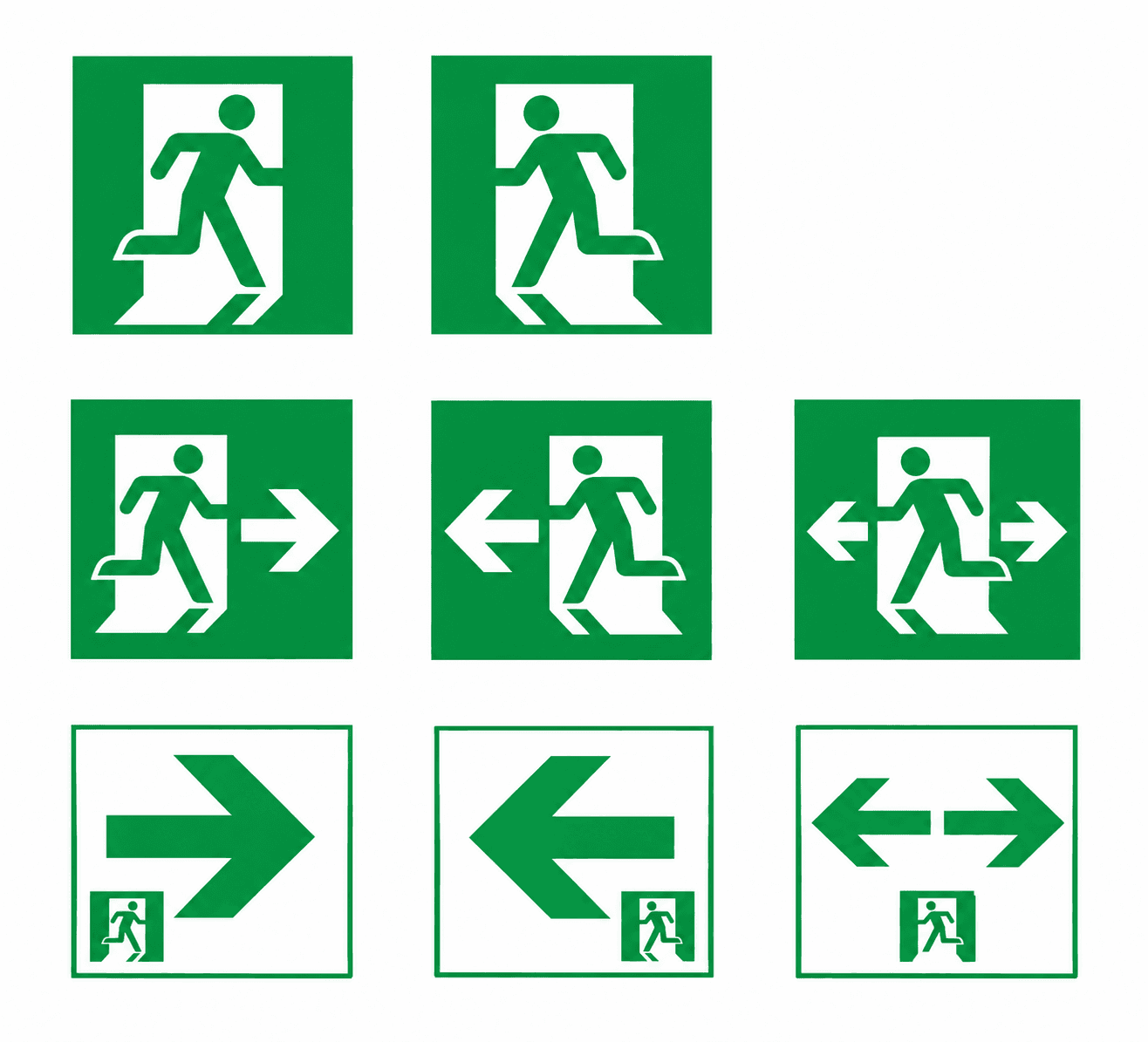

2. 誘導灯パネルの主な種類

誘導灯パネルを選ぶには、まず設置されている誘導灯の種類を理解することが大切です。

2-1. 避難口誘導灯

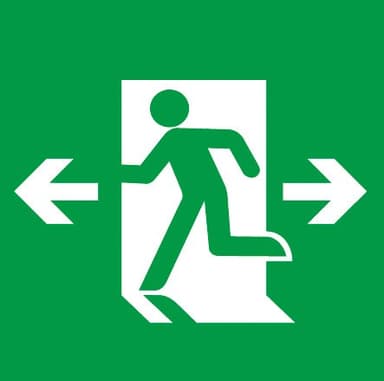

避難口誘導灯は、非常口や避難口の位置を知らせるための誘導灯です。出入口の上部などに設置され、避難者が出口を見つけやすくする役割があります。

パネルを選ぶ際は、避難口を示す図記号や、必要に応じた表示内容を確認します。既設器具の仕様に適合する表示板を選定することが基本です。

2-2. 通路誘導灯

通路誘導灯は、廊下や通路などで避難方向を示す誘導灯です。避難経路の分岐点や、避難方向を判断する必要がある場所などに設置されます。

矢印付きのパネルを使用する場合は、実際の避難経路と矢印の向きが一致しているか確認することが重要です。

2-3. 客席誘導灯

客席誘導灯は、劇場や集会場などの客席部分で、避難時の歩行方向や足元の安全を確保するために用いられる誘導灯です。

一般的な避難口誘導灯や通路誘導灯とは用途や表示方法が異なるため、既設設備の種類と仕様を確認したうえで、適合する部材を選定します。

3. 誘導灯パネルの選び方｜確認すべき5つのポイント

3-1. 既設器具のメーカーと型番を確認する

誘導灯パネルを選ぶ際に、最初に確認したいのが既設器具のメーカーと型番です。

同じような外観や寸法のパネルであっても、器具の構造や取付方法によって適合しない場合があります。

選定時には、次の情報を確認しましょう。

• メーカー名

• 器具本体の型番

• 製造時期やシリーズ

• メーカーの適合表示板情報

• 既設パネルの品番（確認できる場合）

型番がわからない場合は、器具本体の銘板や既設パネルの表示を確認し、メーカーのカタログや商品情報と照合すると確実です。

3-2. パネルのサイズを確認する

誘導灯パネルは、器具のサイズや表示面の仕様に合ったものを選ぶ必要があります。

誘導灯の性能区分にはA級・B級・C級があり、表示面の縦寸法を基準とした区分は次のとおりです。

この区分は、誘導灯の表示面の大きさなどに関係するものです。パネルの実際の外形寸法や取付寸法とは必ずしも同じではありません。

そのため、A級・B級・C級という表示だけで判断せず、メーカーの適合表や製品仕様書で対応する器具型番を確認しましょう。

3-3. 表示内容と矢印の向きを確認する

誘導灯パネルには、避難口を示すものや、避難方向を示す矢印付きのものなどがあります。

交換時に注意したいのが、矢印の向きです。

避難経路の変更やレイアウト変更が行われている場合、以前の表示が現在の避難経路と合わなくなっている可能性があります。

現場で実際の避難経路を確認し、表示内容が適切であるかを確認してください。矢印の向きは、見た目や従来のパネルだけで判断せず、建物の避難計画や関係者の確認に基づいて選定します。

3-4. パネルの種類と取付方法を確認する

誘導灯パネルには、器具の種類や構造に応じた製品があります。パネルの寸法が近くても、固定方法や形状が異なれば取り付けられないことがあります。

購入前には、次の項目をチェックしましょう。

• 本体に対応した純正または指定適合品であるか

• パネルの形状や寸法が合っているか

• 取付方法が既設器具に対応しているか

• 必要な表示内容がそろっているか

不明点がある場合は、メーカーや電材卸売業者に器具の型番を伝えて照会すると、誤発注の防止につながります。

3-5. パネルの劣化状態を確認する

誘導灯パネルは、長期間の使用によって汚れや変色が生じることがあります。

特に、緑色や白色の表示が変色している場合、図記号が見えにくい場合、パネルにひび割れや欠損がある場合は、速やかな点検と適切な対応が必要です。

一般社団法人日本照明工業会では、誘導灯の表示板の交換時期の目安を6～10年としています。ただし、実際の交換時期は使用環境や劣化状態によって異なります。

年数だけで判断せず、定期点検で視認性や破損の有無を確認することが重要です。

4. 誘導灯パネルを交換する際の注意点

4-1. サイズだけで購入しない

誘導灯パネルは、外形寸法が合っていても器具に適合するとは限りません。メーカー、型番、適合する表示板の品番を確認してから手配しましょう。

4-2. 避難経路との整合性を確認する

矢印付きパネルを交換する場合は、避難方向が正しく示されているかを確認します。建物の改装や間仕切りの変更が行われた場合は、避難経路そのものの確認も必要です。

4-3. 器具本体の寿命も考慮する

表示板だけでなく、誘導灯本体や内蔵蓄電池にも交換時期の目安があります。

日本照明工業会では、誘導灯本体の適正交換時期を8～10年、内蔵蓄電池の交換時期の目安を4～6年としています。

本体が長期間使用されている場合や、非常点灯に不具合がある場合は、パネル交換だけで対応できるかを確認しましょう。

4-4. 点検・工事は適切な手順で実施する

誘導灯は、災害時の避難に関わる消防用設備です。交換後は、表示面の取付状態や視認性、矢印の方向、器具の点灯状態などを確認する必要があります。

交換作業や設備変更にあたっては、製品の施工説明書と関係法令を確認し、必要に応じて消防設備士や専門業者、所轄消防署などに相談してください。

5. 誘導灯パネルを選ぶ際のチェックリスト

発注ミスを防ぐため、次の項目を事前に確認しておくと便利です。

複数の現場で交換する場合は、器具型番・必要枚数・表示内容を一覧にしておくと、発注や現場管理を効率化できます。

6. 誘導灯パネルは電材専門店で適合品を選ぼう

誘導灯パネルを購入する際は、価格だけでなく、既設器具との適合性や納期、商品情報の確認しやすさも重要です。

電気工事業者や設備管理担当者が複数の現場を管理する場合、メーカー・型番・表示内容を整理しておくことで、誤発注や再手配の手間を減らせます。

電材の調達では、必要な仕様を正確に伝え、適合品を確認してから注文することが大切です。既設器具の型番がわからない場合も、銘板や現場写真などの情報を用意して販売店に相談すると、選定を進めやすくなります。

まとめ

誘導灯パネルを選ぶ際は、既設器具のメーカー・型番、サイズ、表示内容、矢印の向き、取付方法を確認することが重要です。

特に、寸法だけで判断せず、メーカーの適合情報に基づいて選定することが、誤発注の防止と安全な設備維持につながります。

また、パネルの変色や破損が見られる場合は、速やかに点検・交換を検討し、誘導灯本体や蓄電池の劣化もあわせて確認しましょう。

適切な誘導灯パネルの選定と定期的な点検を通じて、建物利用者が安心して避難できる環境を維持しましょう。
