ダクターって何？ 電気工事で使う理由や種類を初心者向けに解説！

🔩 ① ダクターって何？

ダクターとは、電気工事などで使用される金属製の支持材「ダクターチャンネル」などを指す現場での呼び方です。

メーカーや現場によって呼び方に違いはありますが、一般的には、電線管やケーブルラック、照明器具などを支持するための金属製レールを指すことが多いです。

ダクターには、ボルトや専用金具を取り付けられる溝や形状があり、用途に合わせてさまざまな部材を組み合わせられます。

天井や壁に直接取り付けたり、吊りボルトで天井から吊り下げたりして使用します。

🧰 ② ダクターは何のために使うの？

ダクターの主な役割は、設備や配管を取り付けるための支持・固定用の土台を作ることです。

🔹 電線管を支持する

電線管を天井や壁に沿って設置するとき、ダクターと専用金具を組み合わせて配管を支持することがあります。

複数の電線管をまとめて固定したい場合にも便利です。

🔹 照明器具などを取り付ける

施工条件に合ったダクターや金具を使用すれば、照明器具などの設備を取り付けるための支持材として利用できます。

ただし、器具の重量や荷重条件に適合した支持方法を選ぶ必要があります。

🔹 設備の取り付け位置を調整する

ダクターは、取り付け位置を調整しやすい形状の製品が多く、設備の配置に合わせて金具を取り付けられます。

現場の状況に合わせて支持位置を調整しやすいことも、メリットの一つです。

🏢 ③ ダクターはどんな場所で使われる？

ダクターは、建物や設備のさまざまな場所で使用されます。

• 🏢 オフィスや店舗： 天井の電線管や照明設備の支持

• 🏭 工場や倉庫： 設備配管や電線管の支持

• 🅿️ 駐車場： 照明や設備につながる配管の支持

• 🏬 商業施設： 天井裏や設備スペースでの配管・機器の取り付け

特に、複数の電線管を並べて施工する場所や、設備の取り付け位置をそろえたい場所で活躍します。

📏 ④ ダクターの種類と関連部材

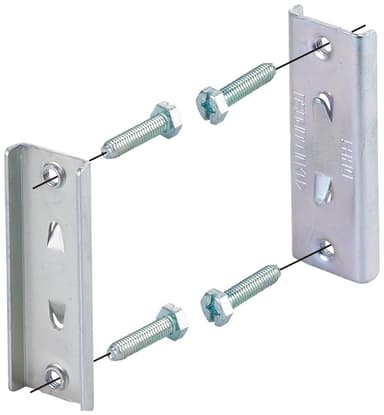

ダクターには、形状やサイズの異なる製品があります。また、施工では専用の金具や支持部材を組み合わせて使用します。

※部材の名称や形状はメーカーによって異なります。使用するダクターに適合する製品を選びましょう。

🛠️ ⑤ ダクターを使うメリット

ダクターを使用することで、次のようなメリットがあります。

🔹 複数の配管をまとめて支持できる

複数の電線管を並べて取り付ける場合、支持位置をそろえやすくなります。

🔹 施工位置を調整しやすい

製品の形状や専用金具によっては、取り付け位置を調整しやすく、現場の状況に合わせた施工ができます。

🔹 配管や設備を整理しやすい

支持材を使って配管や設備の位置をそろえることで、見た目を整え、点検やメンテナンスをしやすい配置につなげられます。

⚠️ ⑥ 施工するときに気を付けたいポイント

ダクターを使用するときは、見た目だけでなく、安全性や支持条件も確認しましょう。

• 🔹 荷重に合った製品を選ぶ： 支持する配管や設備の重量に適した製品を選びます。

• 🔹 適切に固定する： 下地や取付方法を確認し、安定した状態で設置します。

• 🔹 適合する金具を使う： ダクターの形状やサイズに合った専用金具を使用します。

• 🔹 支持間隔を確認する： 配管や設備の種類、施工条件に応じて適切な間隔で支持します。

• 🔹 メーカーの施工要領を確認する： 許容荷重や取付方法など、製品ごとの仕様に従います。

ダクターを取り付ければ何でも支持できるわけではありません。支持するものの重量や固定先の強度を確認し、安全な施工を行うことが大切です。

📝 まとめ

ダクターとは、電気工事などで電線管や照明器具などを支持するために使われる金属製の支持材を指す、現場でよく使われる呼び方です！🔧

今回のポイントはこちらです。

• 🔹 ダクターは配管や設備を取り付けるための支持材

• 🔹 電線管や照明器具などの支持に使用される

• 🔹 吊りボルトや専用金具と組み合わせて施工する

• 🔹 支持する重量や取付条件に合った製品を選ぶ

• 🔹 適切な固定方法と支持間隔を確認する

普段は目立たない部材ですが、ダクターは電線管や設備を整然と取り付けるために欠かせない存在です。

現場でレール状の金属部材を見かけたら、どのような設備を支えているのか注目してみると、電気工事への理解が深まります！⚡
