キュービクルの色は決まっているのか

なぜキュービクルの色は決まっているのか

――函体色に込められた「安全・環境・美観」の思想

はじめに：キュービクルの色は「見た目」だけではない

高圧受電設備として欠かすことのできないキュービクル式高圧受電設備（以下、キュービクル）。
設計段階では容量や機器構成、設置場所に注目が集まりがちですが、意外と見落とされやすいのが函体（外箱）の色です。

「どれも同じような薄い色」「なぜこの色なのか」と思われる方も多いでしょう。しかし、キュービクルの函体色には、長年の実績と合理性、そして安全性への配慮が詰め込まれています。本コラムでは、標準色として採用されている色の理由から、特注色の考え方、さらに塩害地域向けの特殊塗装まで、具体例を交えながら詳しく解説していきます。

1. キュービクル函体の標準色とは

■ 基本となる2色

キュービクルの函体色には、業界で広く採用されている2つの標準色があります。

• ライトベージュ（マンセル値：5Y7/1）

• クリーム（マンセル値：2.5Y9/1）

これらはいずれもマンセル表色系で定義された色で、メーカーや製作会社が異なっても、色味のばらつきを抑えられる共通言語として機能しています。

2. なぜライトベージュとクリームなのか

■ 景観への配慮

キュービクルは、工場やビルの屋外、商業施設、学校、病院、集合住宅など、人目に触れる場所に設置されるケースが少なくありません。
ライトベージュやクリームは、周囲の建築物や外構、自然環境と調和しやすく、威圧感を与えにくい色として評価されてきました。

■ 汚れが目立ちにくい実用性

真っ白では雨だれや排気ガスの汚れが目立ち、濃色では色あせが顕著になります。
ライトベージュ・クリームは、汚れ・色あせのバランスが良く、長期間美観を保ちやすいという実務的なメリットがあります。

■ 温度上昇を抑える効果

濃い色は太陽光を吸収しやすく、函体内部の温度上昇につながります。
淡色系であるこれらの色は、直射日光による熱影響を抑制し、内部機器の安定動作に寄与します。

3. マンセル値指定の重要性

マンセル表色系は、「色相（Hue）」「明度（Value）」「彩度（Chroma）」で色を数値化する方式です。
例えば、

• 5Y7/1

• 2.5Y9/1

といった指定があることで、「見た目が似ているが実は違う色」といったトラブルを防ぐことができます。

特にキュービクルは、増設・更新・隣接設置が発生しやすい設備です。
マンセル値を基準にしておけば、後年設置する設備とも色調を揃えやすく、統一感ある設備環境を維持できます。

4. 特注色への対応について

■ 色記号指定があれば対応可能

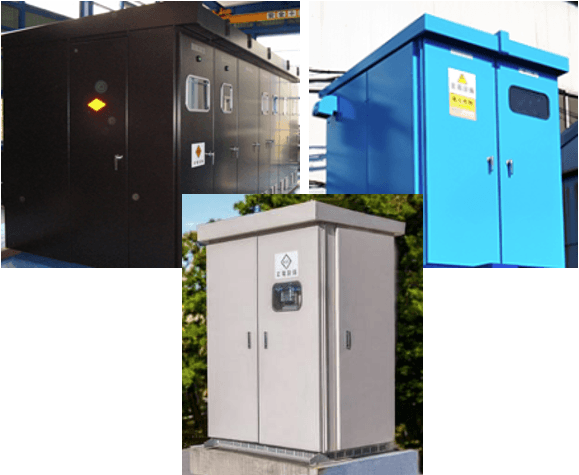

標準色が基本ではありますが、近年は特注色対応のニーズも増えています。
例えば、

• 建築デザインに合わせた色

• 企業カラーに近づけたい

• 周囲が黒・濃色系の建物である

といったケースです。

この場合、

• マンセル値指定

• 日塗工色番号

• RALカラー指定

など、明確な色記号があれば対応可能となることが一般的です。

■ 特注色の注意点

一方で、特注色には以下の点を理解しておく必要があります。

• 塗装工程が変わるためコストが上昇する

• 納期が標準品より長くなる可能性がある

• 将来の増設時に同色再現が難しい場合がある

そのため、「本当に特注色が必要か」「標準色で問題ないか」を、設計段階で十分に検討することが重要です。

5. 公共施設・景観条例との関係

自治体によっては、景観条例や設置基準により、

• 色調の制限

• 明度・彩度の上限

が定められている場合があります。
ライトベージュやクリームは、こうした条例にも適合しやすい色であり、結果として標準色として定着してきた背景があります。

6. 【別枠】塩害地域向け塗装の重要性

■ 塩害が与える影響

沿岸部や海風の影響を受ける地域では、空気中に含まれる塩分が函体表面に付着し、

• 鋼板の腐食

• 塗膜の早期劣化

を引き起こします。これを放置すると、函体寿命の短縮や安全性低下につながります。

7. 耐塩塗装・重耐塩塗装とは

■ 耐塩塗装

一般的な屋外仕様よりも、

• 下地処理を強化

• 防錆性能の高い塗料を使用

することで、塩害への耐久性を高めた仕様です。
準沿岸地域や、比較的塩分濃度が低いエリアで採用されます。

■ 重耐塩塗装

より厳しい環境向けに、

• 溶融亜鉛めっき

• 厚膜エポキシ塗装

• フッ素系・重防食塗料

などを組み合わせた仕様です。
海岸線に近い工場・港湾施設・離島などで多く採用されます。

8. 塩害対策塗装を選ぶ際のポイント

• 設置場所が海から何kmか

• 海風の影響を受けるか

• 周囲の建物や遮蔽物の有無

これらを総合的に判断し、過不足のない仕様選定が重要です。
過剰仕様はコスト増に、軽すぎる仕様は早期劣化につながります。

おわりに：色は設備思想を映す鏡

キュービクルの函体色は、単なる「見た目」ではなく、

• 安全性

• 耐久性

• 景観配慮

• 維持管理

といった多くの要素を考慮した結果として定められています。
標準色であるライトベージュ（5Y7/1）やクリーム（2.5Y9/1）は、その最適解の一つです。

設計者・施主・施工者が色の意味を理解した上で選定することが、長く安心して使える電気設備につながると言えるでしょう。
