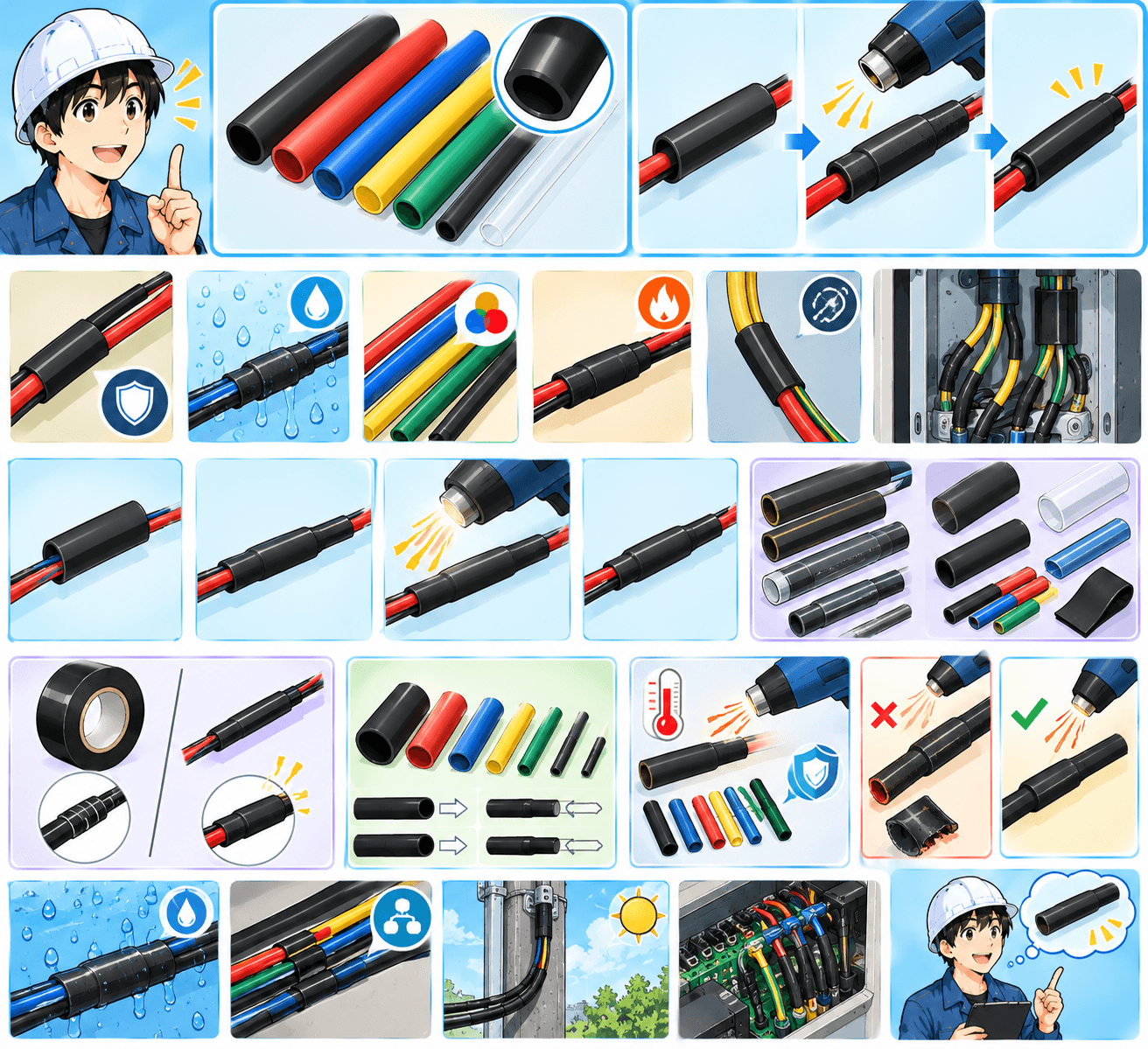

🔍 ① 熱収縮チューブって何？

熱収縮チューブとは、熱を加えることで直径が縮み、電線や接続部分にぴったりフィットするチューブです。

主に樹脂などの材料で作られており、製品ごとに収縮する温度や縮み方が異なります。

イメージとしては、

👉 電線にゆったりしたチューブを通す
👉 適切な方法で熱を加える
👉 チューブが縮んで電線にフィットする

という感じです。

縮んだチューブが電線や部品を覆うことで、保護や絶縁などの役割を果たします。

🛡️ ② 何のために使うの？

熱収縮チューブには、いくつかの用途があります。

⚡ 電気的な絶縁

対応する製品を使えば、電線や接続部分の絶縁に役立ちます。

ただし、どんな熱収縮チューブでも電気的な絶縁に使えるわけではありません。製品の定格や用途を確認することが大切です。

🔧 電線や接続部分の保護

電線の表面や接続部分を覆い、擦れや傷などから保護する目的で使われます。

🎨 電線の識別

赤・青・黄・黒などの色付き製品を使えば、配線の識別や整理にも役立ちます。

💧 防水・防湿

内側に接着剤が付いたタイプなど、適切な製品を使えば、接続部分の防水・防湿に役立つ場合もあります。

ただし、通常の熱収縮チューブが必ず防水になるわけではありません。水がかかる場所では、防水性能が明記された製品を選ぶ必要があります。

🔥 ③ どうやって使うの？

基本的な流れは次のとおりです。

① 熱収縮チューブを選ぶ

電線や接続部分の太さに合ったサイズを選びます。

② 熱を加える前に通しておく

接続部分を覆いたい場合は、接続作業の前にチューブを電線へ通しておく必要があります。

接続してからでは通せなくなることがあるため、忘れやすいポイントです！

③ チューブを必要な位置に合わせる

保護したい部分を適切に覆うように位置を調整します。

④ 製品指定の方法で加熱する

ヒートガンなど、適切な加熱工具を使って縮めます。

製品によっては指定の温度や加熱方法があるため、取扱説明書に従いましょう。

⚠️ 火で直接あぶる方法は、チューブや電線を傷めたり、火災につながったりするおそれがあるため、製品の指定がない限り避けましょう。

📏 ④ サイズ選びが大切！

熱収縮チューブは、サイズ選びも重要です。

大きすぎると、縮めたあとも十分にフィットしないことがあります。

反対に小さすぎると、電線や接続部分に通せない場合があります。

製品を選ぶときは、主に次の点を確認します。

• 📐 収縮前の内径

• 📏 収縮後の内径

• 🔥 収縮開始温度や使用温度

• 🛡️ 絶縁性能や耐熱性能

• 💧 防水性能の有無

例えば「収縮率2:1」と表示された製品は、条件を満たすと内径が最大でおおむね半分になるタイプです。

ただし、実際の仕上がりは製品や加熱条件によって変わります。

🧰 ⑤ 熱収縮チューブには種類がある！

熱収縮チューブには、用途に応じてさまざまな種類があります。

🔹 一般的な熱収縮チューブ

電線や部品の保護、識別、絶縁などに使われる基本的なタイプです。

🔹 接着剤付き熱収縮チューブ

内側に接着剤が付いており、加熱すると接着剤が溶けて密着するタイプです。

製品によっては、防水・防湿性を高める用途に使われます。

🔹 耐熱タイプ

一般的な製品より高い温度に対応するタイプです。

ただし、「耐熱タイプ」でも対応温度はそれぞれ違うため、仕様の確認が必要です。

🔹 色付きタイプ

電線の識別や配線の整理などに使われます。

色だけで回路の役割を判断せず、設備の図面やルールと照らし合わせることが大切です。

🆚 ⑥ 絶縁テープとは何が違う？

どちらも電線の保護や絶縁に使われることがありますが、使い方が異なります。

絶縁テープ

• 電線などに巻き付けて使う

• 必要な長さに切って使いやすい

• 凹凸のある部分にも巻き付けやすい

熱収縮チューブ

• あらかじめ電線に通しておく

• 熱を加えて縮ませる

• 縮んだチューブで対象を覆う

ざっくり言えば、

👉 絶縁テープは「巻いて保護する」
👉 熱収縮チューブは「通して、熱で縮めて覆う」

という違いです。

ただし、どちらも製品ごとに用途や性能が異なります。必要な絶縁性能や防水性能を確認して使い分けましょう。

⚠️ ⑦ 使用するときの注意点

便利な熱収縮チューブですが、使い方を間違えると十分な性能を発揮できません。

特に注意したいのが次のポイントです。

• 🔥 加熱しすぎてチューブや電線を傷めない

• 📏 対象物に合ったサイズを選ぶ

• 🛡️ 必要な絶縁性能や耐熱性能を確認する

• 💧 防水が必要な場所では、防水対応製品を選ぶ

• ⚡ 電気設備の作業では、適切な停電措置や安全確認を行う

また、熱収縮チューブを被せれば、どんな電線接続でも安全になるわけではありません。

電線の接続方法や接続部材が適切であることを前提に、チューブを用途に合った保護材として使うことが大切です。

📝 まとめ

熱収縮チューブは、熱を加えると縮み、電線や部品にフィットする保護用のチューブです。

主なポイントはこちら👇

• 🔥 熱を加えると縮む

• ⚡ 対応製品は電気的な絶縁に使える

• 🔧 電線や接続部分の保護に役立つ

• 🎨 色付き製品は配線の識別にも使える

• 💧 防水が必要なら、対応製品かどうかを確認する

• 📏 収縮前後のサイズや使用温度を確認する

👉 熱収縮チューブは、電線に通して熱で縮め、必要な部分をぴったり覆う部材！

現場で見かけたら、サイズや材質、どんな用途で使われているのかにも注目してみてくださいね⚡️
