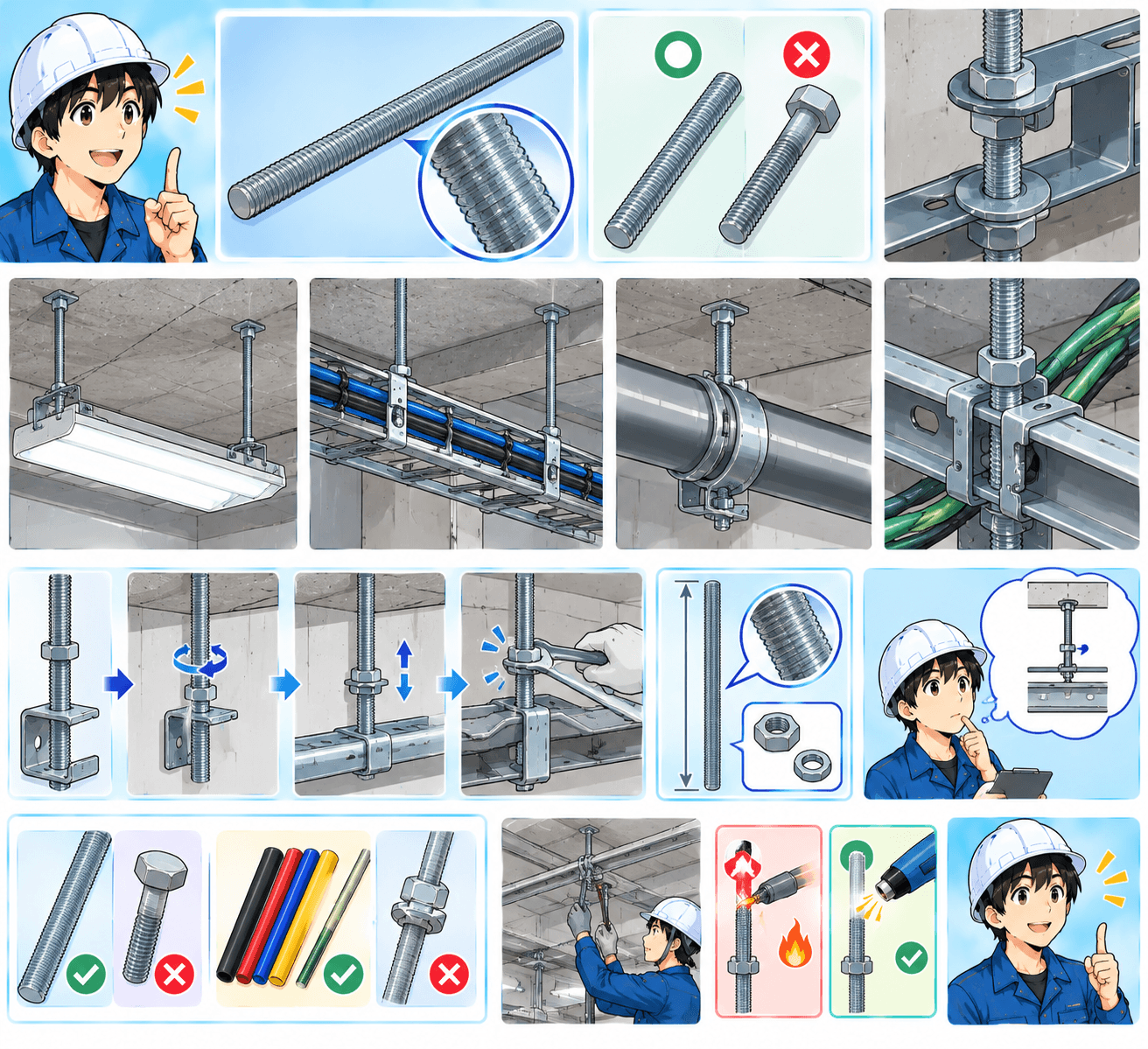

🔍 ① 全ねじボルトって何？

全ねじボルトとは、棒のほぼ全長にわたってねじ山が切られているボルトのことです。

「全ねじ」や「寸切りボルト」と呼ばれることもあります。

一般的なボルトは、頭が付いていたり、ねじ山が先端部分だけにあったりします。

一方、全ねじボルトは長い棒全体にねじ山があるため、ナットを好きな位置に取り付けて固定できます。

👉 ざっくり言うと、長さや高さを調整しながら部材を固定できる、ねじ山付きの棒です。

🏗️ ② 電気工事では何に使うの？

全ねじボルトは、建物の設備を支えるための吊り材として使われます。

例えば、こんな場面です👇

💡 照明器具を吊るす

天井から全ねじボルトを垂らし、対応する支持金具などを組み合わせて照明器具を取り付けます。

🛤️ ケーブルラックを支持する

複数のケーブルを載せるケーブルラックを、天井や梁などから吊り下げるときに使われます。

🔩 電線管や設備の支持

支持材や専用金具と組み合わせて、電線管などを固定する構造に使われることもあります。

ただし、どんな器具や配管でも全ねじボルトだけで直接吊れるわけではありません。

支持する重量や取付方法に合わせて、適切な金具や固定方法を選ぶ必要があります。

🧰 ③ 全ねじボルトはどうやって使うの？

基本的には、建物側の固定部分と、吊りたい設備の間をつなぐように使います。

例えば、ケーブルラックを吊るす場合は、次のような構成になります。

天井や梁などの支持部分
⬇️
固定金具・アンカーなど
⬇️
全ねじボルト
⬇️
ラック用の吊り金具
⬇️
ケーブルラック

このように、全ねじボルト単体ではなく、複数の部材を組み合わせて支持するのが一般的です。

実際の構成は建物の構造や施工方法、使用する支持システムによって異なります。

📏 ④ ナットで高さを調整できる！

全ねじボルトの便利なところは、ナットを使って取付位置を調整できることです。

例えば、ケーブルラックを一定の高さに設置したい場合、ナットの位置を調整して支持金具の高さを合わせます。

イメージとしては、

🔩 ナットを回して位置を調整
⬇️
🛤️ 支持金具の高さを合わせる
⬇️
📏 ラックの高さをそろえる

という感じです。

ただし、ナットを調整できるからといって、施工後に簡単に高さを変えられるとは限りません。

設備の荷重や固定状態を確認しながら、適切に施工することが大切です。

🔧 ⑤ 全ねじボルトと吊りボルトは違うの？

現場では「全ねじボルト」と「吊りボルト」という言葉が使われます。

全ねじボルトは、棒の全長にねじ山がある形状を表す言葉です。

一方、吊りボルトは、設備などを吊り下げる用途を表す言葉として使われます。

つまり、全ねじボルトを吊り材として使うことがあるという関係です。

ただし、現場や製品の呼び方には違いがあるため、名称だけで判断せず、寸法や仕様を確認しましょう。

🔩 ⑥ 全ねじボルトと普通のボルトの違い

違いを簡単に整理すると、次のとおりです。

全ねじボルト

• 長い棒状のものが多い

• ほぼ全長にねじ山がある

• ナットの位置を調整しやすい

• 吊り材や支持材として使われることがある

一般的な六角ボルト

• 頭部がある

• ねじ山が先端側だけの製品も多い

• 部材同士を締結する用途などに使われる

もちろん、ボルトにはさまざまな形状や種類があります。

「頭があるかどうか」だけで用途が決まるわけではなく、必要な強度や接続方法に合わせて選びます。

⚠️ ⑦ 全ねじボルトを使うときの注意点

全ねじボルトは便利な部材ですが、設備を吊るす場合には注意が必要です。

🏋️ 支持する重量を確認する

照明器具やケーブルラックなどの重量に対して、ボルトや金具、建物側の固定部分が十分な強度を持っているか確認します。

🧱 固定する相手を確認する

コンクリート、鉄骨、木材など、固定する相手によって適切な金具や施工方法が異なります。

🔩 ナットや金具を適切に組み合わせる

ねじの呼び径やピッチ、対応する金具などを確認し、確実に固定します。

🏗️ 長さや支持間隔を適切にする

長く吊り下げる場合は、荷重や揺れなども考慮する必要があります。

見た目だけで「これなら支えられそう」と判断せず、メーカーの仕様や施工条件を確認することが大切です。

🧠 ⑧ 初心者はこう覚えよう！

全ねじボルトは、電気工事で設備を支えるための重要な部材です。

まずは、次のイメージで覚えてみましょう👇

🔩 全ねじボルト
→ 全長にねじ山がある棒

📏 ナット
→ 位置を調整したり、部材を固定したりする

🛤️ ケーブルラック
→ ケーブルを載せるためのラック

🏗️ 支持金具
→ ボルトと設備をつなぎ、支えるための部材

それぞれの役割を理解すると、天井裏や設備スペースの施工もイメージしやすくなります！

📝 まとめ

全ねじボルトは、棒のほぼ全長にねじ山がある部材です。

電気工事では、照明器具やケーブルラック、配管などを支持するために使われることがあります。

覚えておきたいポイントはこちら👇

• 🔩 全長にねじ山がある棒状の部材

• 🏗️ 設備を吊り下げたり、支持したりするときに使う

• 📏 ナットの位置を調整して高さを合わせられる

• 🧰 固定金具やアンカーなどと組み合わせて使う

• ⚠️ 支持重量や固定方法、製品仕様の確認が大切

👉 全ねじボルトは、設備を吊るすための「長さを調整できるねじ付きの棒」と覚えると分かりやすい！ 🔩⚡️
